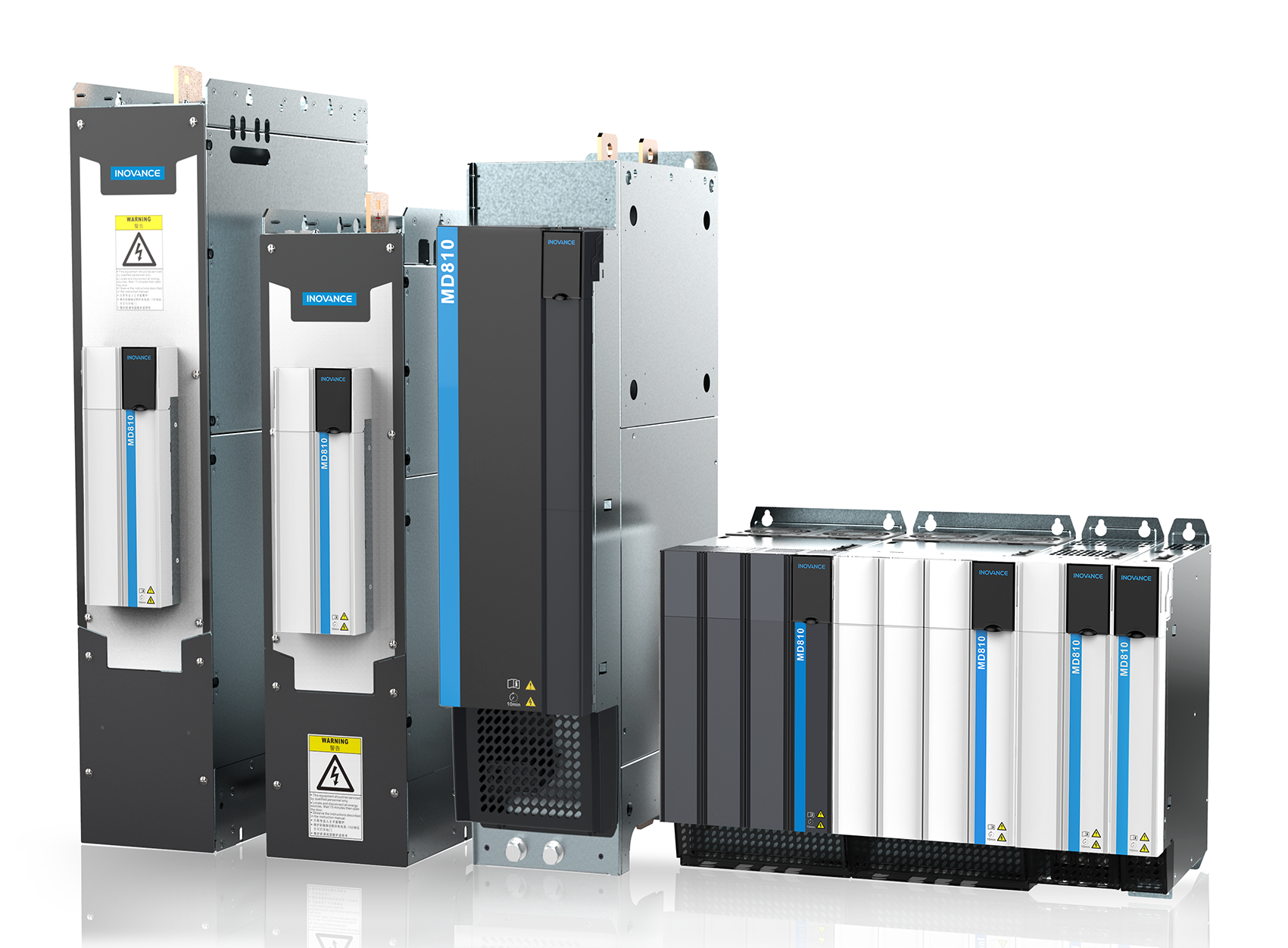

Biến tần đa trục tiêu chuẩn Inovance MD810-50M4T15G531-INT đại diện cho thế hệ mới của hệ thống truyền động đa trục hạ thế từ Inovance. Đây là sản phẩm tiên phong, phá vỡ các rào cản công nghệ và thế độc quyền thị trường quốc tế trong lĩnh vực hệ thống truyền động đa trục, thiết lập tiền lệ cho việc ứng dụng các giải pháp servo đa trục trong ngành công nghiệp OEM của Trung Quốc.
MD810 được thiết kế để kết nối linh hoạt với PLC AM610 hoặc H3U thông qua bus tốc độ cao, cho phép thực hiện việc vận hành, điều khiển và giám sát trong cùng một mạng. Thiết bị tương thích rộng rãi với cả động cơ servo đồng bộ và không đồng bộ, đồng thời được trang bị bộ mã hóa tuyệt đối 23-bit, giúp tăng cường đáng kể khả năng điều khiển tần số biến đổi và độ chính xác của hệ thống.
| Lớp điện áp (V) | Three-phase AC 380 V to 480 V |
|---|---|
| Công suất (kW) | 15 |
| Dòng điện đầu vào (A) | 40 |
| Dòng điện đầu ra (A) | 32 |
| Kích thước (mm) | 100 (W) x 400 (H) x 305 (D) |
| Chế độ điều khiển | Động cơ không đồng bộ: V/f, SVC, FVC; Động cơ đồng bộ: SVC, FVC |
|---|---|
| Tần số đầu ra tối đa | 599 Hz |
| Chức năng an toàn | STO SIL3 |
| Động cơ đồng bộ | Có |
| Động cơ không đồng bộ | Có |
| Động cơ từ trở | Không |
| Điều khiển lực căng | Có |
| Chức năng định vị | Có |
| Đồng bộ tốc độ | Không |
| Đồng bộ vị trí | Không |
| Phân phối tải | Không |
| Điều khiển Droop | Không |
| Cảm biến nhiệt độ động cơ | PT100 và PT1000 được hỗ trợ bởi AI1 |
| Vượt qua sụt áp tức thời | Có |
| Ngắn mạch điện từ | Có |
| Chức năng phanh | Có |
| Vòng kín hoàn toàn | Điều khiển vòng lặp kép ABZ + SSI |
| Lập trình | Không |
| Nguồn cấp 24 V độc lập | Có |
| Biến tần AC hai/bốn góc phần tư | Hai góc phần tư |
|---|---|
| Độ chính xác ổn định tốc độ | V/f: ±1.0% SVC: ±0.5% FVC: ±0.02% |
| Độ chính xác điều khiển mô-men xoắn | SVC: ±5% (trên 10 Hz) FVC: ±3% |
| Mô-men xoắn khởi động | SVC: 0.25 Hz/150% FVC: 0 Hz/180% |
| Khả năng quá tải | 1 giờ ở 115% tải định mức; 1 phút ở 150% tải định mức; 2 giây ở 178% tải định mức |
| Tần số sóng mang | V/f: 0.8 kHz đến 12 kHz; SVC, FVC: 2 kHz đến 12 kHz; Tần số sóng mang được điều chỉnh tự động theo nhiệt độ tản nhiệt. |
| Đầu vào số (DI) | 2 (DI1 đến DI2) |
|---|---|
| Đầu vào số tốc độ cao (HDI) | 1 (đầu vào xung 100 kHz qua DIO1) |
| Đầu ra số (DO) | Không |
| Đầu ra số tốc độ cao (HDO) | 1 (đầu ra xung 100 kHz qua DIO2) |
| Đầu vào/đầu ra số (DI/DO) | 2 (DIO1 đến DIO2) |
| Rơle | 1 (bao gồm tiếp điểm NO/NC) |
| Đầu vào analog (AI) | 2 (AI1: 0 V đến 10 V, -10 V đến +10 V; AI2: 0 V đến 10 V, 0 mA đến 20 mA) |
| Đầu ra analog (AO) | 1 (hỗ trợ đầu ra dòng điện 0 mA đến 20 mA hoặc đầu ra điện áp 0 V đến 10 V) |
| Ngõ ra +24 V | Có |
| Ngõ ra +10 V | Có |
| Bộ hãm (B) | Không |
| Cực Bus DC (+) và (-) | Có |
| Cuộn kháng DC (-T) | Có |
| Tủ phân phối nguồn phụ (A) | Không |
| Cuộn kháng đầu ra AC (-L) | Không |
| Số khe cắm mở rộng | Không |
| EtherCAT | Giao diện tích hợp sẵn |
|---|---|
| Ethernet/IP | Không |
| PROFINET | Không |
| PROFIBUS DP | Không |
| Modbus TCP | Không |
| Modbus ASCII | Không |
| Modbus-RTU | Không |
| CANopen | Giao diện tích hợp sẵn |
| CANlink | Giao diện tích hợp sẵn |
| Bộ mã hóa ABZ | Giao diện tích hợp sẵn |
|---|---|
| Resolver | Không |
| Bộ mã hóa 23-bit Inovance | Giao diện tích hợp sẵn |
| Bộ mã hóa Sin-Cos | Giao diện tích hợp sẵn |
| Bộ mã hóa SSI | Giao diện tích hợp sẵn |
| Card mở rộng I/O | Không |
|---|
| Card lập trình (chỉ hỗ trợ cho các model trên 4T) | Không |
|---|
| Card mở rộng định vị | Không |
|---|
| Bảng điều khiển LCD gắn ngoài | SOP-20-810 |
|---|---|
| Giá đỡ bảng điều khiển LCD gắn ngoài | Không |
| Bảng điều khiển LED gắn ngoài | Không |
| Giá đỡ bảng điều khiển LED gắn ngoài | Không |
| Cáp kết nối bảng điều khiển gắn ngoài | C45590-GNCN-C25003 (3 m) |
| Giá đỡ lắp xuyên lỗ | MD810-AZJ50M-W2 |
| Giá đỡ che chắn EMC | MD810-PBJ50M-W2 |
| Thanh ray dẫn hướng lắp đặt | Không |
| Thanh dẫn đồng đầu ra UVW | Không |
| Xếp hạng EMC | Bộ lọc tích hợp C3 |
|---|---|
| Chứng nhận an toàn | CE, UL(cUL), EAC, STO |
| Cấp bảo vệ IP | IP20 |
|---|---|
| Nhiệt độ | -10°C đến +50°C (Yêu cầu giảm tải cho nhiệt độ từ 40℃ đến 50℃.) |
| Độ ẩm | 5% đến 95% RH, không ngưng tụ |
| Khả năng chống rung | Dưới 5.88 m/s² (0.6 g) |
| Độ cao | Tối đa 3000m. Đối với độ cao trên 1000m, giảm tải 1% cho mỗi 100m tăng thêm. |
| Chế độ lắp đặt | Gắn mặt sau Lắp xuyên lỗ |
|---|---|
| Phát triển thứ cấp | Không |
| Quạt bảo trì được | Có |
| Cầu đấu nối tháo lắp được | Có |
| Sao lưu thông số | Có |
| Tháo lắp | Không hỗ trợ lắp đặt bằng thanh ray DIN. |
Biến tần đa trục Inovance MD810-50M4T15G531-INT là giải pháp lý tưởng cho các ngành công nghiệp OEM yêu cầu hệ thống truyền động đa trục servo hiệu suất cao và độ chính xác vượt trội. Với khả năng tương thích với cả động cơ servo đồng bộ và không đồng bộ, cùng bộ mã hóa tuyệt đối 23-bit, MD810 đặc biệt phù hợp cho các máy móc và dây chuyền sản xuất cần điều khiển chuyển động phối hợp chặt chẽ, tốc độ và vị trí chính xác. Khả năng kết nối bus tốc độ cao với các bộ PLC Inovance giúp tối ưu hóa việc tích hợp và điều khiển tập trung, mang lại hiệu quả cao cho các ứng dụng tự động hóa phức tạp.
