Gối Đỡ Trục Vít Me SHAC EK Series

Tổng quan Gối Đỡ Trục Vít Me Dòng EK SHAC chính hãng SHAC

Gối Đỡ Trục Vít Me Dòng EK SHAC là một bộ phận cố định quan trọng, đóng vai trò là ghế đỡ ổ bi, kết nối vững chắc giữa thanh vít me và động cơ. Đây là sản phẩm đầu trục tiêu chuẩn của vít me bi, được thiết kế để định vị vít me bi tại các vị trí mong muốn, đặc biệt là ở các đầu cố định (fixed side). Với cấu tạo gồm vỏ ổ đỡ, vòng bi, nắp giữ, phớt chắn, đai ốc hãm và vít định vị, bộ gối đỡ dòng EK đảm bảo sự ổn định và chính xác cao cho hệ thống truyền động tuyến tính.

Đặc biệt, dòng EK nổi bật với kích thước nhỏ gọn, dễ dàng lắp đặt ngay cả trong những không gian hẹp. Vòng bi bên trong đã được bôi trơn sẵn và điều chỉnh đến trạng thái tối ưu, cho phép lắp ráp ngay vào thiết bị mà không cần thêm bất kỳ điều chỉnh hay xử lý nào, từ đó rút ngắn đáng kể thời gian lắp ráp, đồng thời nâng cao độ chính xác và sự ổn định của toàn bộ hệ thống. Công ty TNHH Kỹ Thương Việt Trung tự hào là đại lý phân phối ủy quyền chính thức của hãng SHAC tại Việt Nam, cam kết cung cấp các sản phẩm Gối Đỡ Trục Vít Me SHAC dòng EK chất lượng cao, chính hãng.

Danh sách các mã Model (Series) chi tiết

Dòng sản phẩm Gối Đỡ Trục Vít Me EK SHAC được chia thành các mã model chi tiết dưới đây, đáp ứng đa dạng yêu cầu tải trọng và kích thước lắp đặt: EK 5, EK 6, EK 8, EK 10, EK 12, EK 15, EK 20

Đặc tính và Thông số kỹ thuật Gối Đỡ Trục Vít Me Dòng EK SHAC

Dưới đây là các thông số và đặc tính kỹ thuật cốt lõi của sản phẩm (tham khảo chi tiết catalog để có kích thước lắp ráp chuẩn xác nhất):

• Loại Gối Đỡ: Gối đỡ đầu cố định (Fixed-side support unit), thường được gọi là "fixed side" style.
• Các loại model thuộc dòng Support Unit SHAC: SHAC cung cấp sáu loại gối đỡ tiêu chuẩn bao gồm BK, BF, EK, FK, EF và FF, trong đó dòng EK là một trong số các lựa chọn phổ biến.
• Các thành phần cấu tạo chính: Vỏ ổ đỡ (bearing housing), vòng bi (bearing), nắp giữ (holding lid), phớt chắn (seal), đai ốc hãm (lock nut), vít định vị (set screws).
• Cấp độ chính xác: Có sẵn các cấp C3, C5, C7.
• Nguyên tắc kết hợp cấp chính xác với vít me:
  • Gối đỡ có cấp chính xác C3 nên dùng với vít me C3.
  • Gối đỡ có cấp chính xác C5 có thể dùng với vít me C3 hoặc C5.
  • Gối đỡ có cấp chính xác C7 chỉ nên dùng với vít me C7.
• Đặc điểm nổi bật:
  • Vòng bi được điều chỉnh sơ bộ và bôi trơn sẵn, sẵn sàng lắp đặt.
  • Kích thước tổng thể nhỏ gọn, phù hợp cho việc lắp đặt trong không gian hẹp.
  • Giảm thời gian lắp ráp và xử lý bổ sung, nâng cao độ chính xác và ổn định.

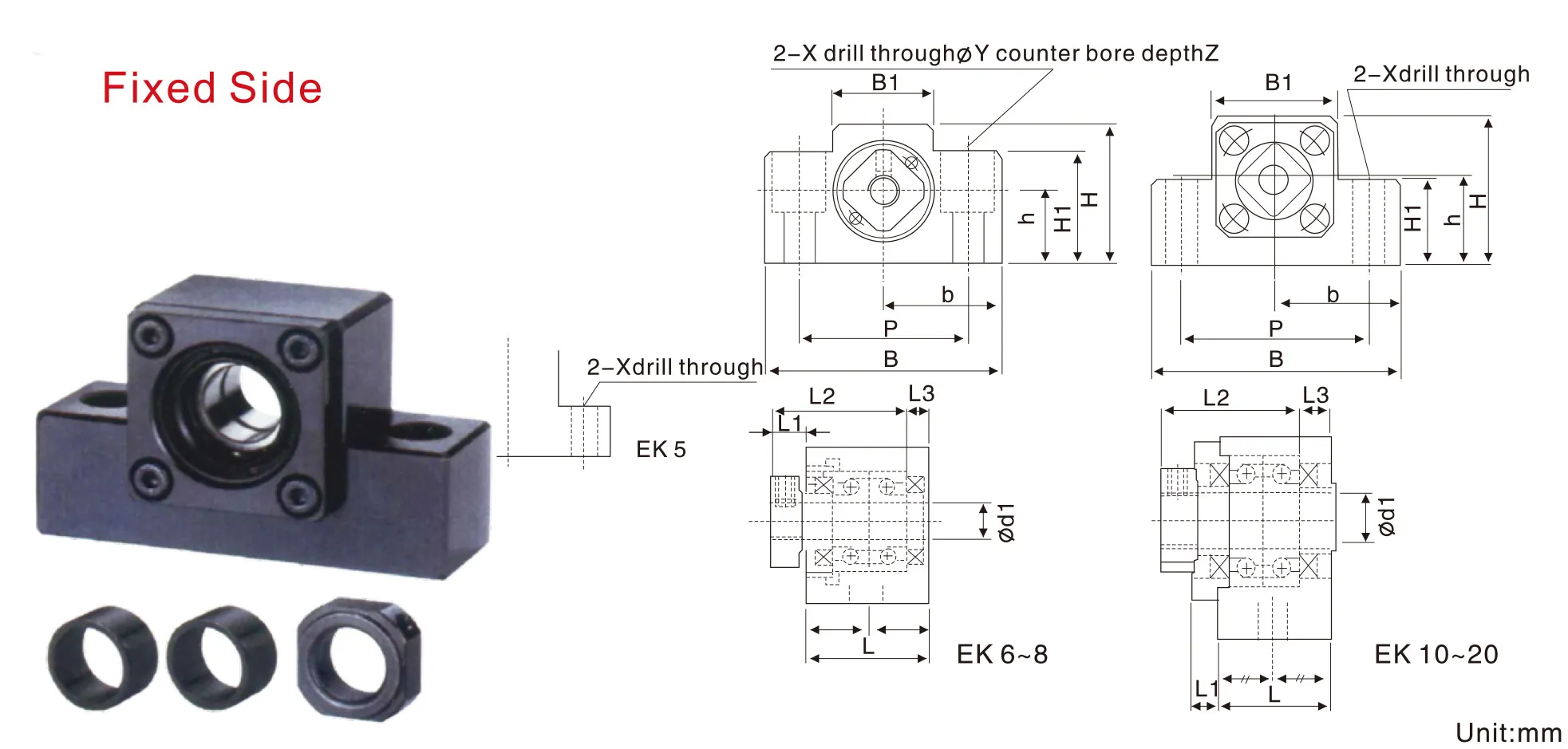

• Các thông số kích thước chung (áp dụng cho từng mã model):
  • d1: Đường kính trục lắp đặt.
  • L, L1, L2, L3: Các kích thước chiều dài tổng thể và chi tiết.
  • B, H: Kích thước chiều rộng và chiều cao tổng thể.
  • b±0.02, h±0.02: Kích thước vị trí lắp đặt với dung sai.
  • B1, H1: Các kích thước phụ của thân gối đỡ.
  • P: Khoảng cách giữa các lỗ bắt vít.
  • X: Đường kính lỗ bắt vít.
