Gối Đỡ Trục Vít Me Cố Định SHAC BK Series

Tổng quan Gối Đỡ Trục Vít Me Cố Định SHAC BK Series chính hãng SHAC

Gối đỡ trục vít me SHAC BK Series là loại gối đỡ cố định được thiết kế để cung cấp sự hỗ trợ vững chắc cho trục vít me, thường được gọi với kiểu dáng "Pillow Block". Với cấu tạo tích hợp hai ổ bi tiếp xúc góc, sản phẩm này đảm bảo khả năng chịu tải cả dọc trục và tải xoay, giúp trục vít me hoạt động ổn định và chính xác trong các hệ thống truyền động tuyến tính. Các gối đỡ BK Series được gia công tỉ mỉ để tương thích hoàn hảo với các trục vít me tiêu chuẩn của SHAC mà không yêu cầu thêm sửa đổi. Được phân phối chính hãng bởi Công ty TNHH Kỹ Thương Việt Trung, đại lý ủy quyền của SHAC tại Việt Nam, các gối đỡ BK Series mang đến giải pháp truyền động tin cậy, độ bền cao và chính xác cho mọi ứng dụng.

Danh sách các mã Model (Series) chi tiết

Dòng sản phẩm Gối Đỡ Trục Vít Me Cố Định BK Series được chia thành các mã model chi tiết dưới đây, đáp ứng đa dạng yêu cầu tải trọng và kích thước lắp đặt: BK 10, BK 12, BK 15, BK 17, BK 20, BK 25, BK 30, BK 35, BK 40.

Đặc tính và Thông số kỹ thuật Gối Đỡ Trục Vít Me Cố Định BK Series

Dưới đây là các thông số và đặc tính kỹ thuật cốt lõi của sản phẩm (tham khảo chi tiết catalog để có kích thước lắp ráp chuẩn xác nhất):

• Kiểu gối đỡ: Gối đỡ cố định (Fixed end support), thiết kế dạng "Pillow Block".
• Cấu tạo ổ bi: Trang bị hai ổ bi tiếp xúc góc (Angular contact bearings) chất lượng cao.
• Chức năng: Cung cấp hỗ trợ vững chắc cho trục vít me, chịu tải dọc trục và tải xoay đồng thời, nâng cao sự ổn định và chính xác của hệ thống.
• Cấp chính xác: Có sẵn các cấp chính xác C3, C5, và C7.
  • Nên sử dụng gối đỡ C3 với trục vít me C3 để đảm bảo hiệu suất tốt nhất.
  • Trục vít me C5 có thể dùng với gối đỡ C3 hoặc C5, cho phép linh hoạt trong việc phối hợp độ chính xác.
  • Trục vít me C7 chỉ nên dùng với gối đỡ C7 để duy trì độ chính xác cao nhất của hệ thống.
• Tương thích: Tương thích hoàn toàn với các trục vít me tiêu chuẩn của SHAC mà không cần gia công bổ sung, giúp tiết kiệm thời gian và chi phí lắp đặt.
• Lắp đặt: Có các lỗ lắp đặt tiêu chuẩn, dễ dàng bắt vít cố định vào đế của máy móc, tối ưu hóa quá trình lắp ráp.

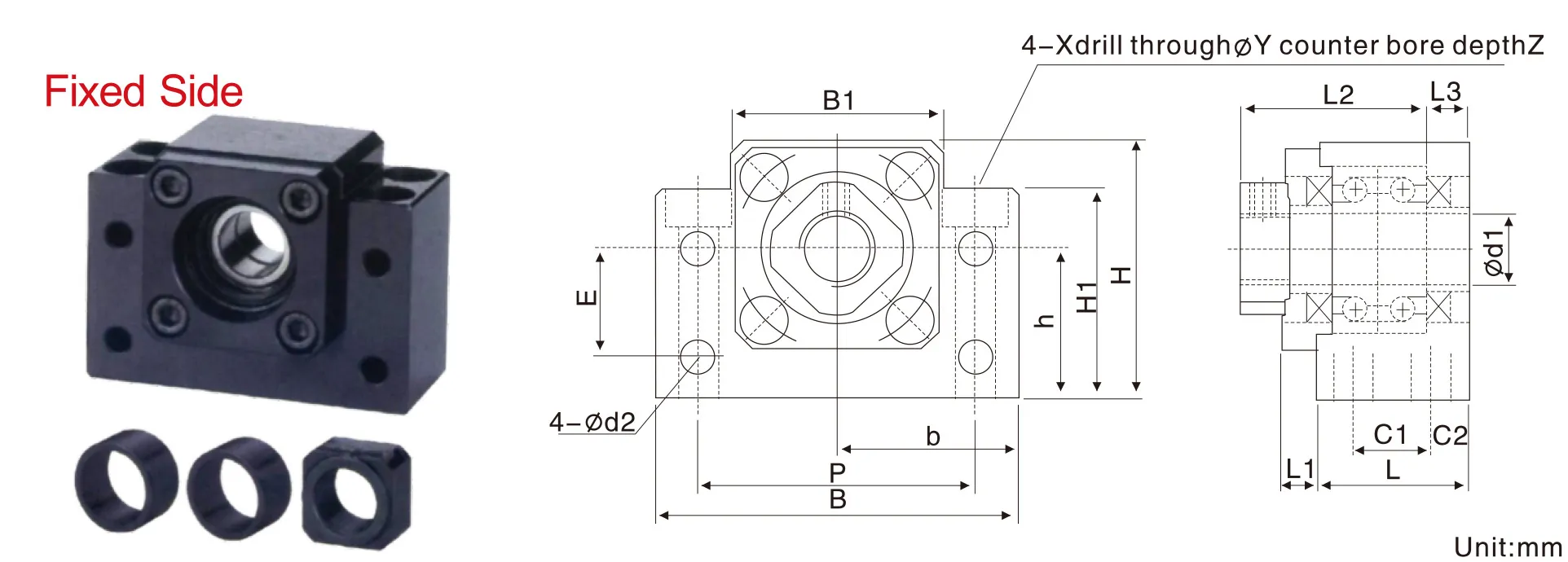

• Đa dạng kích thước: Cung cấp nhiều lựa chọn về kích thước tương ứng với các mã model, phù hợp với đường kính trục vít me và yêu cầu không gian lắp đặt khác nhau. Các kích thước chính bao gồm:
  • Đường kính trục tương thích (d1): Từ 10mm đến 40mm (tùy thuộc vào model cụ thể).
  • Chiều dài tổng thể (L): Đa dạng theo từng model.
  • Chiều rộng tổng thể (B): Đa dạng theo từng model.
  • Chiều cao tổng thể (H): Đa dạng theo từng model.
  • Kích thước lỗ lắp đặt (d2, P): Tiêu chuẩn hóa để đảm bảo việc gắn kết chắc chắn và chính xác.
• Ưu điểm: Kích thước nhỏ gọn, dễ dàng lắp đặt trong không gian hẹp, giảm thiểu thời gian điều chỉnh và gia công, cải thiện đáng kể độ chính xác và ổn định của hệ thống truyền động.
