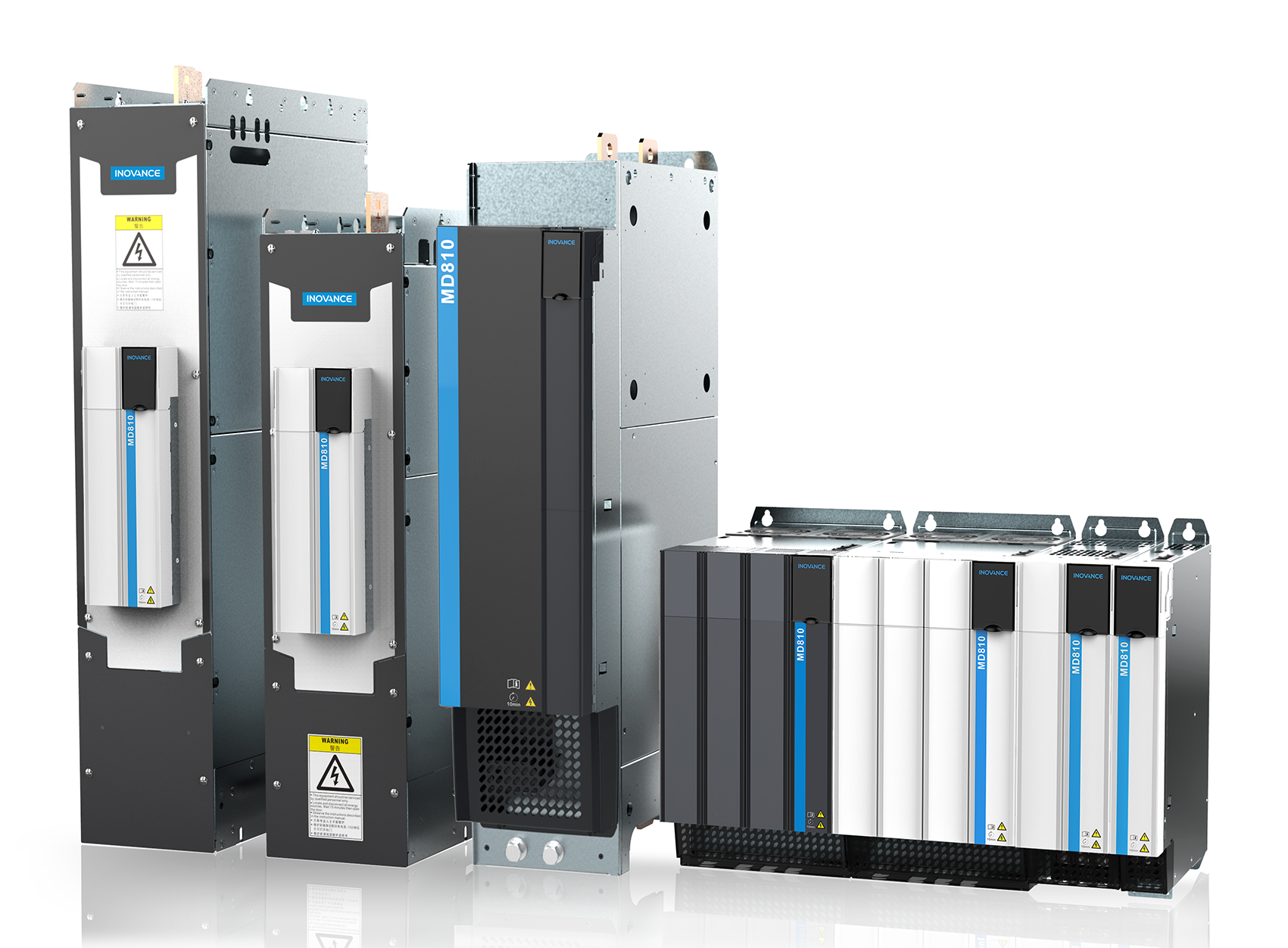

Biến tần tiêu chuẩn MD810 (hệ thống truyền động đa trục) đại diện cho thế hệ mới của hệ thống truyền động đa trục điện áp thấp từ Inovance. Thiết bị này là một bước đột phá trong việc phá vỡ các rào cản công nghệ và độc quyền thị trường quốc tế trong lĩnh vực hệ thống truyền động đa trục, tạo tiền đề cho việc ứng dụng các giải pháp servo đa trục trong ngành công nghiệp OEM tại Trung Quốc và trên thế giới. MD810 có thể kết nối với PLC AM610 hoặc H3U thông qua bus tốc độ cao để thực hiện việc vận hành, điều khiển truyền động trong cùng một mạng. Sản phẩm tương thích với cả động cơ servo đồng bộ và không đồng bộ, đồng thời được trang bị encoder tuyệt đối 23-bit giúp nâng cao hiệu suất điều khiển biến tần.
| Cấp điện áp (V) | Giá trị |
|---|---|
| Cấp điện áp (V) | Ba pha AC 380 V đến 480 V |
| Công suất (kW) | 18.5 |
| Dòng điện ngõ vào (A) | 46 |
| Dòng điện ngõ ra (A) | 37 |
| Kích thước (mm) | 100 (R) x 400 (C) x 305 (S) |
| Tên thông số | Giá trị |
|---|---|
| Chế độ điều khiển | Động cơ không đồng bộ: V/f, SVC, FVC; Động cơ đồng bộ: SVC, FVC |
| Tần số ngõ ra tối đa | 599 Hz |
| Chức năng an toàn | STO SIL3 |
| Động cơ đồng bộ | Có |
| Động cơ không đồng bộ | Có |
| Động cơ từ trở | Không |
| Điều khiển lực căng | Có |
| Chức năng định vị | Có |
| Đồng bộ tốc độ | Không |
| Đồng bộ vị trí | Không |
| Phân phối tải | Không |
| Điều khiển Droop | Không |
| Cảm biến nhiệt độ động cơ | Hỗ trợ PT100 và PT1000 qua AI1 |
| Duy trì hoạt động khi sụt áp | Có |
| Ngắn mạch điện từ | Có |
| Chức năng phanh | Có |
| Vòng lặp kín hoàn toàn | Điều khiển vòng lặp kép ABZ + SSI |
| Lập trình | Không |
| Nguồn cấp 24 V độc lập | Có |
| Tên thông số | Giá trị |
|---|---|
| Biến tần AC hai/bốn góc phần tư | Hai góc phần tư |
| Độ chính xác ổn định tốc độ | V/f: ±1.0% SVC: ±0.5% FVC: ±0.02% |
| Độ chính xác điều khiển mô-men | SVC: ±5% (trên 10 Hz) FVC: ±3% |
| Mô-men khởi động | SVC: 0.25 Hz/150% FVC: 0 Hz/180% |
| Khả năng quá tải | 1 giờ ở 115% tải định mức; 1 phút ở 150% tải định mức; 2 giây ở 178% tải định mức |
| Tần số sóng mang | V/f: 0.8 kHz đến 12 kHz; SVC, FVC: 2 kHz đến 12 kHz; Tần số sóng mang được điều chỉnh tự động theo nhiệt độ tản nhiệt. |
| Tên thông số | Giá trị |
|---|---|
| DI | 2 (DI1 đến DI2) |
| HDI | 1 (Ngõ vào xung 100 kHz qua DIO1) |
| DO | Không |
| HDO | 1 (Ngõ ra xung 100 kHz qua DIO2) |
| DI/DO | 2 (DIO1 đến DIO2) |
| Relay | 1 (bao gồm tiếp điểm NO/NC) |
| AI | 2 (AI1: 0 V đến 10 V, -10 V đến +10 V; AI2: 0 V đến 10 V, 0 mA đến 20 mA) |
| AO | 1 (hỗ trợ ngõ ra dòng 0 mA đến 20 mA hoặc ngõ ra điện áp 0 V đến 10 V) |
| Ngõ ra +24 V | Có |
| Ngõ ra +10 V | Có |
| Bộ hãm tái sinh (B) | Không |
| Cực bus dương và âm | Có |
| Cuộn kháng DC (-T) | Có |
| Tủ phân phối điện phụ trợ (A) | Không |
| Cuộn kháng ngõ ra AC (-L) | Không |
| Số khe cắm mở rộng | Không |
| Tên thông số | Giá trị |
|---|---|
| EtherCAT | Giao diện tích hợp |
| Ethernet/IP | Không |
| PROFINET | Không |
| PROFIBUS DP | Không |
| Modbus TCP | Không |
| Modbus ASCII | Không |
| Modbus-RTU | Không |
| CANopen | Giao diện tích hợp |
| CANlink | Giao diện tích hợp |
| Tên thông số | Giá trị |
|---|---|
| Encoder ABZ | Giao diện tích hợp |
| Resolver | Không |
| Encoder 23-bit của Inovance | Giao diện tích hợp |
| Encoder Sin-Cos | Giao diện tích hợp |
| Encoder SSI | Giao diện tích hợp |
| Tên thông số | Giá trị |
|---|---|
| Card mở rộng I/O | Không |
| Tên thông số | Giá trị |
|---|---|
| Card lập trình (chỉ hỗ trợ cho các model trên 4T) | Không |
| Tên thông số | Giá trị |
|---|---|
| Card mở rộng định vị | Không |
| Tên thông số | Giá trị |
|---|---|
| Màn hình vận hành LCD rời | SOP-20-810 |
| Giá đỡ màn hình vận hành LCD rời | Không |
| Màn hình vận hành LED rời | Không |
| Giá đỡ màn hình vận hành LED rời | Không |
| Cáp kết nối màn hình vận hành rời | C45590-GNCN-C25003 (3 m) |
| Giá đỡ lắp xuyên tủ | MD810-AZJ50M-W2 |
| Giá đỡ che chắn EMC | MD810-PBJ50M-W2 |
| Thanh ray gắn | Không |
| Thanh cái đồng ngõ ra UVW | Không |
| Tên thông số | Giá trị |
|---|---|
| Xếp hạng EMC | Bộ lọc tích hợp C3 |
| Chứng nhận an toàn | CE, UL(cUL), EAC, STO |
| Tên thông số | Giá trị |
|---|---|
| Cấp bảo vệ IP | IP20 |
| Nhiệt độ | -10°C đến +50°C (Cần giảm tải cho nhiệt độ từ 40℃ đến 50℃.) |
| Độ ẩm | 5% đến 95% RH, không ngưng tụ |
| Khả năng chống rung | Dưới 5.88 m/s² (0.6 g) |
| Độ cao | Tối đa 3000m. Đối với độ cao trên 1000m, giảm tải 1% cho mỗi 100 m tăng thêm. |
| Tên thông số | Giá trị |
|---|---|
| Chế độ lắp đặt | Lắp đặt trên tấm lưng Lắp đặt xuyên tủ |
| Phát triển thứ cấp | Không |
| Quạt có thể bảo trì | Có |
| Terminal có thể cắm rút | Có |
| Sao lưu thông số | Có |
| Tháo lắp | Không hỗ trợ lắp đặt bằng thanh ray DIN. |
Biến tần đa trục Inovance MD810-50M4T18.5G531-INT được thiết kế đặc biệt cho các ứng dụng công nghiệp yêu cầu điều khiển chính xác nhiều trục đồng thời. Với khả năng tương thích cao với động cơ servo đồng bộ và không đồng bộ, cùng bộ mã hóa 23-bit, sản phẩm này lý tưởng cho các ngành công nghiệp OEM như máy in, máy đóng gói, máy dệt, máy công cụ CNC, và các hệ thống tự động hóa phức tạp đòi hỏi sự phối hợp chuyển động chính xác và độ tin cậy cao.
