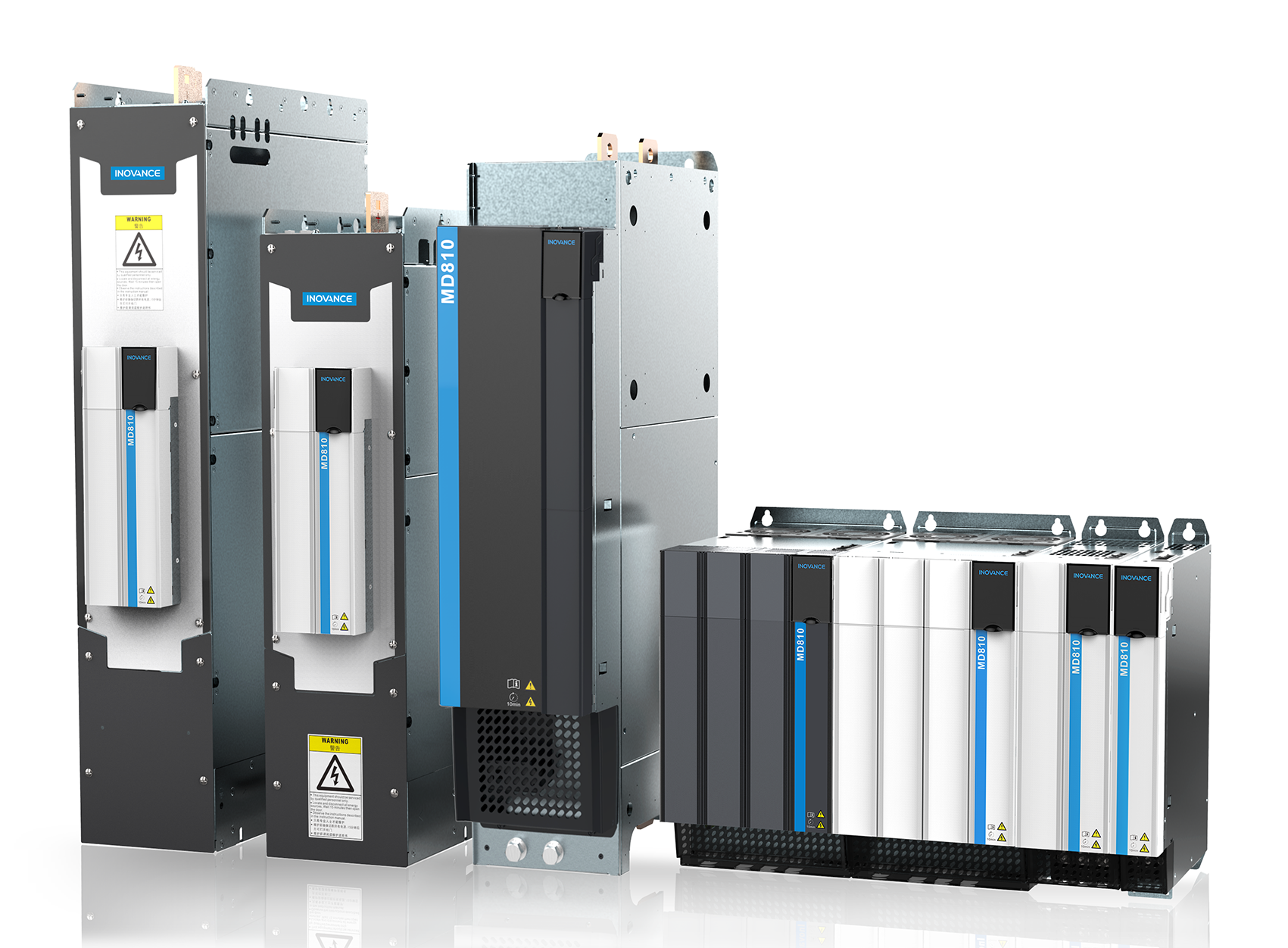

Inovance MD810-50M4T90G531-INT là một trong những đại diện tiêu biểu của thế hệ biến tần AC tiêu chuẩn dành cho hệ thống đa trục (multi-drive system) điện áp thấp từ Inovance. Thiết bị này đi tiên phong trong việc phá vỡ các rào cản công nghệ và thế độc quyền thị trường quốc tế trong lĩnh vực hệ thống đa trục, tạo tiền đề cho việc ứng dụng các giải pháp servo đa trục trong ngành công nghiệp OEM của Việt Nam.
Biến tần MD810-50M4T90G531-INT nổi bật với khả năng kết nối linh hoạt với PLC AM610 hoặc H3U thông qua bus tốc độ cao, cho phép thực hiện việc chạy thử, điều khiển động cơ và giám sát trong cùng một mạng. Sản phẩm tương thích với cả động cơ servo đồng bộ và không đồng bộ, được trang bị bộ mã hóa tuyệt đối 23-bit, nâng cao đáng kể hiệu suất và độ chính xác của hệ thống truyền động biến tần.
| Cấp điện áp (V) | AC 3 pha 380 V đến 480 V |
| Công suất (kW) | 90 |
| Dòng điện vào (A) | 205 |
| Dòng điện ra (A) | 184 |
| Kích thước (mm) | 300 (Rộng) x 400 (Cao) x 305 (Sâu) |
| Chế độ điều khiển | Động cơ không đồng bộ: V/f, SVC, FVC; Động cơ đồng bộ: SVC, FVC |
| Tần số ngõ ra tối đa | 599 Hz |
| Chức năng an toàn | STO SIL3 |
| Động cơ đồng bộ | √ |
| Động cơ không đồng bộ | √ |
| Động cơ trở kháng | ✖ |
| Điều khiển lực căng | √ |
| Chức năng định vị | √ |
| Đồng bộ tốc độ | ✖ |
| Đồng bộ vị trí | ✖ |
| Phân phối tải | ✖ |
| Điều khiển Droop | ✖ |
| Cảm biến nhiệt độ động cơ | Hỗ trợ PT100 và PT1000 qua AI1 |
| Duy trì hoạt động khi sụt áp | ✔ |
| Ngắn mạch điện từ | ✔ |
| Chức năng phanh | ✔ |
| Vòng lặp kín hoàn toàn | Điều khiển vòng lặp kép ABZ + SSI |
| Lập trình | ✖ |
| Nguồn cấp 24V độc lập | ✔ |
| Biến tần AC 2/4 góc phần tư | Hai góc phần tư |
| Độ chính xác ổn định tốc độ | V/f: ±1.0% SVC: ±0.5% FVC: ±0.02% |
| Độ chính xác điều khiển mô-men | SVC: ±5% (trên 10 Hz) FVC: ±3% |
| Mô-men khởi động | SVC: 0.25 Hz/150% FVC: 0 Hz/180% |
| Khả năng quá tải | 1 giờ ở 115% tải định mức; 1 phút ở 150% tải định mức; 2 giây ở 178% tải định mức |
| Tần số sóng mang | V/f: 0.8 kHz đến 12 kHz; SVC, FVC: 2 kHz đến 12 kHz; Tần số sóng mang được điều chỉnh tự động theo nhiệt độ tản nhiệt. |
| Đầu vào số (DI) | 2 (DI1 đến DI2) |
| Đầu vào số tốc độ cao (HDI) | 1 (Đầu vào xung 100 kHz qua DIO1) |
| Đầu ra số (DO) | ✖ |
| Đầu ra số tốc độ cao (HDO) | 1 (Đầu ra xung 100 kHz qua DIO2) |
| Đầu vào/ra số (DI/DO) | 2 (DIO1 đến DIO2) |
| Rơ-le | 1 (bao gồm tiếp điểm NO/NC) |
| Đầu vào analog (AI) | 2 (AI1: 0 V đến 10 V, -10 V đến +10 V; AI2: 0 V đến 10 V, 0 mA đến 20 mA) |
| Đầu ra analog (AO) | 1 (hỗ trợ ngõ ra dòng điện 0 mA đến 20 mA hoặc ngõ ra điện áp 0 V đến 10 V) |
| Ngõ ra +24V | ✔ |
| Ngõ ra +10V | ✔ |
| Bộ hãm (B) | ✖ |
| Cực bus dương và âm | ✔ |
| Cuộn kháng DC (-T) | ✔ |
| Tủ phân phối nguồn phụ (A) | ✖ |
| Cuộn kháng ngõ ra AC (-L) | ✖ |
| Số khe cắm mở rộng | ✖ |
| EtherCAT | Giao diện tích hợp sẵn |
| Ethernet/IP | ✖ |
| PROFINET | ✖ |
| PROFIBUS DP | ✖ |
| Modbus TCP | ✖ |
| Modbus ASCII | ✖ |
| Modbus-RTU | ✖ |
| CANopen | Giao diện tích hợp sẵn |
| CANlink | Giao diện tích hợp sẵn |
| Bộ mã hóa ABZ | Giao diện tích hợp sẵn |
| Resolver | ✖ |
| Bộ mã hóa 23-bit Inovance | Giao diện tích hợp sẵn |
| Bộ mã hóa Sin-Cos | Giao diện tích hợp sẵn |
| Bộ mã hóa SSI | Giao diện tích hợp sẵn |
| Card mở rộng I/O | ✖ |
| Card lập trình (chỉ hỗ trợ cho các model trên 4T) | ✖ |
| Card mở rộng định vị | ✖ |
| Màn hình điều khiển LCD ngoài | SOP-20-810 |
| Giá đỡ màn hình điều khiển LCD ngoài | ✖ |
| Màn hình điều khiển LED ngoài | ✖ |
| Giá đỡ màn hình điều khiển LED ngoài | ✖ |
| Cáp kết nối màn hình điều khiển ngoài | C45590-GNCN-C25003 (3 m) |
| Giá đỡ lắp xuyên tủ | MD810-AZJ20M-W4 |
| Giá đỡ chắn EMC | MD810-PBJ50M-W4 |
| Thanh ray lắp đặt | ✖ |
| Thanh cái đồng ngõ ra UVW | ✖ |
| Xếp hạng EMC | Bộ lọc tích hợp C3 |
| Chứng nhận an toàn | CE, UL(cUL), EAC, STO |
| Cấp bảo vệ IP | IP20 |
| Nhiệt độ | -10°C đến +50°C (Cần giảm tải cho nhiệt độ từ 40℃ đến 50℃.) |
| Độ ẩm | 5% đến 95% RH, không ngưng tụ |
| Kháng rung | Dưới 5.88 m/s² (0.6 g) |
| Độ cao | Tối đa 3000m. Đối với độ cao trên 1000m, giảm tải 1% cho mỗi 100m tăng thêm. |
| Chế độ lắp đặt | Lắp đặt trên tấm lưng tủ Lắp xuyên tủ |
| Phát triển thứ cấp | ✖ |
| Quạt có thể bảo trì | √ |
| Terminal có thể tháo rời | √ |
| Sao lưu thông số | √ |
| Tháo lắp | Không hỗ trợ lắp đặt bằng thanh ray DIN. |
Biến tần Inovance MD810-50M4T90G531-INT là giải pháp lý tưởng cho các ứng dụng đòi hỏi sự phối hợp và điều khiển chính xác nhiều trục trong ngành công nghiệp OEM. Với khả năng tương thích với động cơ servo đồng bộ và không đồng bộ, cùng bộ mã hóa 23-bit, sản phẩm này đặc biệt phù hợp cho các máy móc, dây chuyền sản xuất cần độ chính xác cao về tốc độ và vị trí. Các ngành như bao bì, in ấn, dệt may, xử lý vật liệu và các hệ thống tự động hóa phức tạp khác sẽ được hưởng lợi từ hiệu suất và độ tin cậy vượt trội của MD810.
