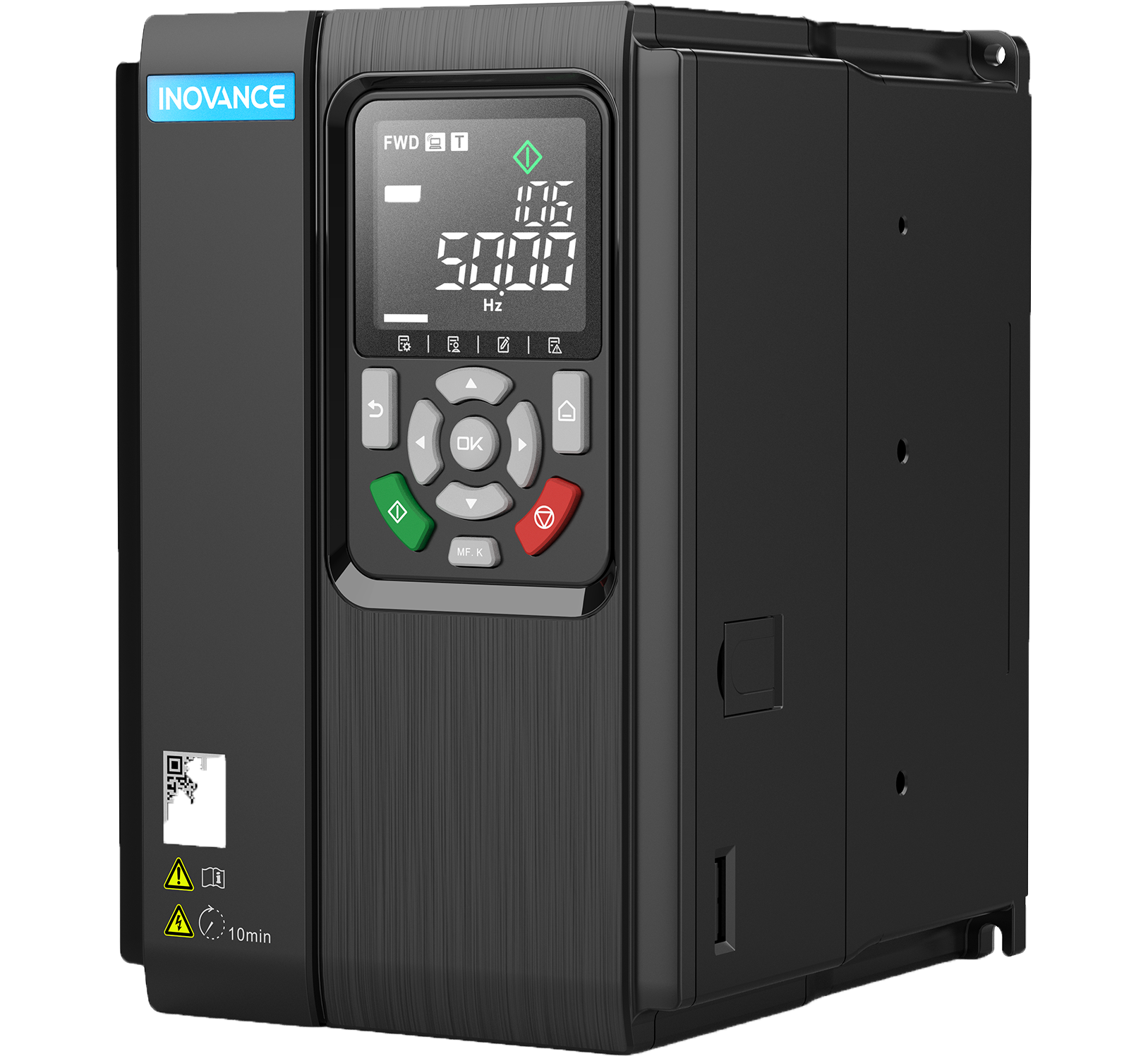

Biến tần Inovance MD520-2T1.5BS-INT thuộc dòng MD520, là một bộ truyền động AC vector dòng điện đa năng với hiệu suất vượt trội. Thiết bị được thiết kế để kiểm soát và điều chỉnh chính xác tốc độ, mô-men xoắn của cả động cơ AC không đồng bộ ba pha và động cơ nam châm vĩnh cửu AC ba pha.
Với công nghệ điều khiển tiên tiến, MD520-2T1.5BS-INT đảm bảo hoạt động ổn định và tin cậy trong nhiều môi trường công nghiệp. Sản phẩm này là giải pháp lý tưởng cho các thiết bị sản xuất tự động và các ngành công nghiệp đòi hỏi độ chính xác cao.
| Lớp điện áp (V) | Ba pha AC 200 V đến 240 V |
| Công suất (kW) | 1.5 |
| Dòng điện đầu vào (A) | 9 |
| Dòng điện đầu ra (A) | 7.2 |
| Kích thước (mm) | 130 (R) x 200 (C) x 150 (S) |
| Chế độ điều khiển | Động cơ không đồng bộ: V/f, SVC, FVC Động cơ đồng bộ: PMVVC, SVC, FVC Động cơ từ trở: PMVVC, SVC, FVC |
| Tần số đầu ra tối đa | 599 Hz |
| Chức năng an toàn | STO SIL3 |
| Động cơ đồng bộ | √ |
| Động cơ không đồng bộ | √ |
| Động cơ từ trở | √ |
| Điều khiển lực căng | Hỗ trợ thử nghiệm thiết bị |
| Chức năng định vị | Hỗ trợ thử nghiệm thiết bị |
| Đồng bộ tốc độ | Hỗ trợ thử nghiệm thiết bị |
| Đồng bộ vị trí | Hỗ trợ thử nghiệm thiết bị |
| Phân phối tải | √ |
| Điều khiển bù trượt | √ |
| Cảm biến nhiệt độ động cơ | Loại cảm biến được hỗ trợ bởi AI2: 1: PT100 2: PT1000 3: KTY84-130 4: PTC130 lõi đơn 5: PTC130 ba lõi 6: PTC150 lõi đơn 7: PTC150 ba lõi 8: Ba cảm biến PT100 nối tiếp Loại cảm biến được hỗ trợ bởi AI3 (yêu cầu thẻ MD38IO): 1: PT100 2: PT1000 |
| Vượt qua sụt áp | √ |
| Ngắt mạch điện từ | √ |
| Chức năng phanh | √ |
| Vòng kín hoàn toàn | ✖ |
| Lập trình | √ |
| Nguồn cấp 24 V độc lập | ✖ |
| Biến tần AC hai/bốn góc phần tư | Hai góc phần tư |
| Độ chính xác ổn định tốc độ | SVC: 0.3% FVC: 0.01% |
| Độ chính xác điều khiển mô-men xoắn | SVC: ± 5% FVC: ± 3% |
| Mô-men khởi động | SVC: 0.25 Hz/150% FVC: 0 Hz/180% |
| Khả năng chịu quá tải | Loại G: 150% 1 phút Loại P: 130% 1 phút |
| Tần số sóng mang | Tối đa 16 kHz trên tất cả các lớp công suất |
| Đầu vào số (DI) | 5 (DI1 đến DI5), thêm 5 DI qua thẻ I/O |
| Đầu vào xung tốc độ cao (HDI) | Đầu vào xung 100 kHz qua DI5 |
| Đầu ra số (DO) | 1, thêm 1 DO qua thẻ I/O |
| Đầu ra xung tốc độ cao (HDO) | Đầu ra xung 100 kHz qua FM |
| Đầu vào/Đầu ra số (DI/DO) | ✖ |
| Rơle | 1 (NO/NC), thêm 1 rơle qua thẻ I/O |
| Đầu vào analog (AI) | 2 (AI1: 0 V đến 10 V và -10 V đến 10 V; AI2: 0 V đến 10 V, -10 V đến 10 V và 0 mA đến 20 mA. Hỗ trợ cảm biến nhiệt độ PT100, PT1000, KTY84-130, PTC130 lõi đơn, PTC130 ba lõi, PTC150 lõi đơn, PTC150 ba lõi và ba cảm biến nhiệt độ PT100 nối tiếp.) |
| Đầu ra analog (AO) | 1 (0 mA đến 20 mA/0 V đến 10 V), thêm 1 AO (0 mA đến 20 mA/0 V đến 10 V) |
| Đầu ra +24 V | √ |
| Đầu ra +10 V | √ |
| Bộ hãm (B) | √ |
| Đầu nối bus dương và âm | √ |
| Cuộn kháng DC (-T) | ✖ |
| Tủ phân phối điện phụ (A) | ✖ |
| Cuộn kháng đầu ra AC (-L) | ✖ |
| Số khe cắm mở rộng | 2 (Thẻ truyền thông và thẻ I/O dùng chung một khe. Chỉ sử dụng một thẻ. Khe còn lại dành cho thẻ PG.) |
| EtherCAT | Thẻ mở rộng: MD500-ECAT |
| Ethernet/IP | Thẻ mở rộng: MD500-EN1 |
| PROFINET | Thẻ mở rộng: MD500-PN1, MD500-PN2 |
| PROFIBUS DP | Thẻ mở rộng: MD-SI-DP1 |
| Modbus TCP | Thẻ mở rộng: MD500-EM1 |
| Modbus ASCII | Thẻ mở rộng: MD38TX1 |
| Modbus-RTU | Thẻ mở rộng: MD38TX1, MD38TX2 |
| CANopen | Thẻ mở rộng: MD38CAN1 |
| CANlink | Thẻ mở rộng: MD38CAN1 |
| Encoder ABZ | Thẻ mở rộng: MD38PGMD |
| Resolver | Thẻ mở rộng: MD38PG4 |
| Encoder 23 bit Inovance | Thẻ mở rộng: ES510-PG-CT1 |
| Encoder Sin-Cos | Thẻ mở rộng: MD520-PG-S1 |
| Encoder SSI | ✖ |
| Thẻ mở rộng I/O | MD38IO2 MD38IO3 MD520IO1 |
| Thẻ lập trình (chỉ hỗ trợ cho các model trên 4T) | ✖ |
| Thẻ mở rộng định vị | MD38DW2 |
(Bảng điều khiển cục bộ không hỗ trợ kết nối bên ngoài. Nếu cần kết nối bên ngoài, vui lòng chọn bảng điều khiển bên ngoài.)
| Bảng điều khiển LCD bên ngoài | SOP-20-810 |
| Giá đỡ bảng điều khiển LCD bên ngoài | CP600–BASE1 |
| Bảng điều khiển LED bên ngoài | MDKE-10 |
| Giá đỡ bảng điều khiển LED bên ngoài | MD580-AZJ1 |
| Cáp kết nối bảng điều khiển bên ngoài | MDCAB (3 m) MDCAB-1.5 (1.5 m) |
| Giá đỡ xuyên tường | MD500-AZJ-A1T1 |
| Giá đỡ chống nhiễu EMC | MD500-AZJ-A2T1 |
| Thanh ray gắn | ✖ |
| Thanh cái đồng đầu ra UVW | ✖ |
| Xếp hạng EMC | Bộ lọc tích hợp C3, bộ lọc ngoài C2 |
| Chứng nhận an toàn | CE, EAC, KC, UL(cUL), STO |
| Cấp bảo vệ IP | IP20 |
| Nhiệt độ | –10°C đến +50°C. Đối với nhiệt độ từ 40°C đến 50°C, giảm công suất 1.5% cho mỗi 1°C tăng thêm. |
| Độ ẩm | Dưới 95% RH, không ngưng tụ |
| Kháng rung động | Dưới 5.9 m/s² (0.6 g) |
| Độ cao | Đối với độ cao bằng hoặc dưới 1000 m, không yêu cầu giảm công suất. Đối với độ cao từ 1000 m đến 3000 m, giảm công suất 1% cho mỗi 100 m tăng thêm. Đối với độ cao trên 3000 m, liên hệ Inovance. Lưu ý rằng độ cao tối đa cho các model T1 là 2000 m. Nếu độ cao trên 2000 m, liên hệ Inovance. |
| Chế độ lắp đặt | Lắp đặt trên tấm nền Lắp đặt xuyên tường |
| Phát triển thứ cấp | Kết nối thông số, cho phép phát triển thứ cấp |
| Quạt có thể bảo trì | √ |
| Thiết bị đầu cuối cắm được | ✖ |
| Sao lưu thông số | √ |
| Tháo lắp | Không hỗ trợ lắp đặt trên thanh ray DIN. |
Biến tần Inovance MD520-2T1.5BS-INT là lựa chọn lý tưởng cho một loạt các ứng dụng công nghiệp đòi hỏi hiệu suất cao và điều khiển chính xác. Thiết bị này đặc biệt phù hợp cho các ngành như dệt may, sản xuất giấy, kéo dây, máy công cụ, đóng gói, chế biến thực phẩm, cũng như điều khiển quạt và bơm nước, góp phần tối ưu hóa quy trình sản xuất và nâng cao hiệu quả vận hành.
