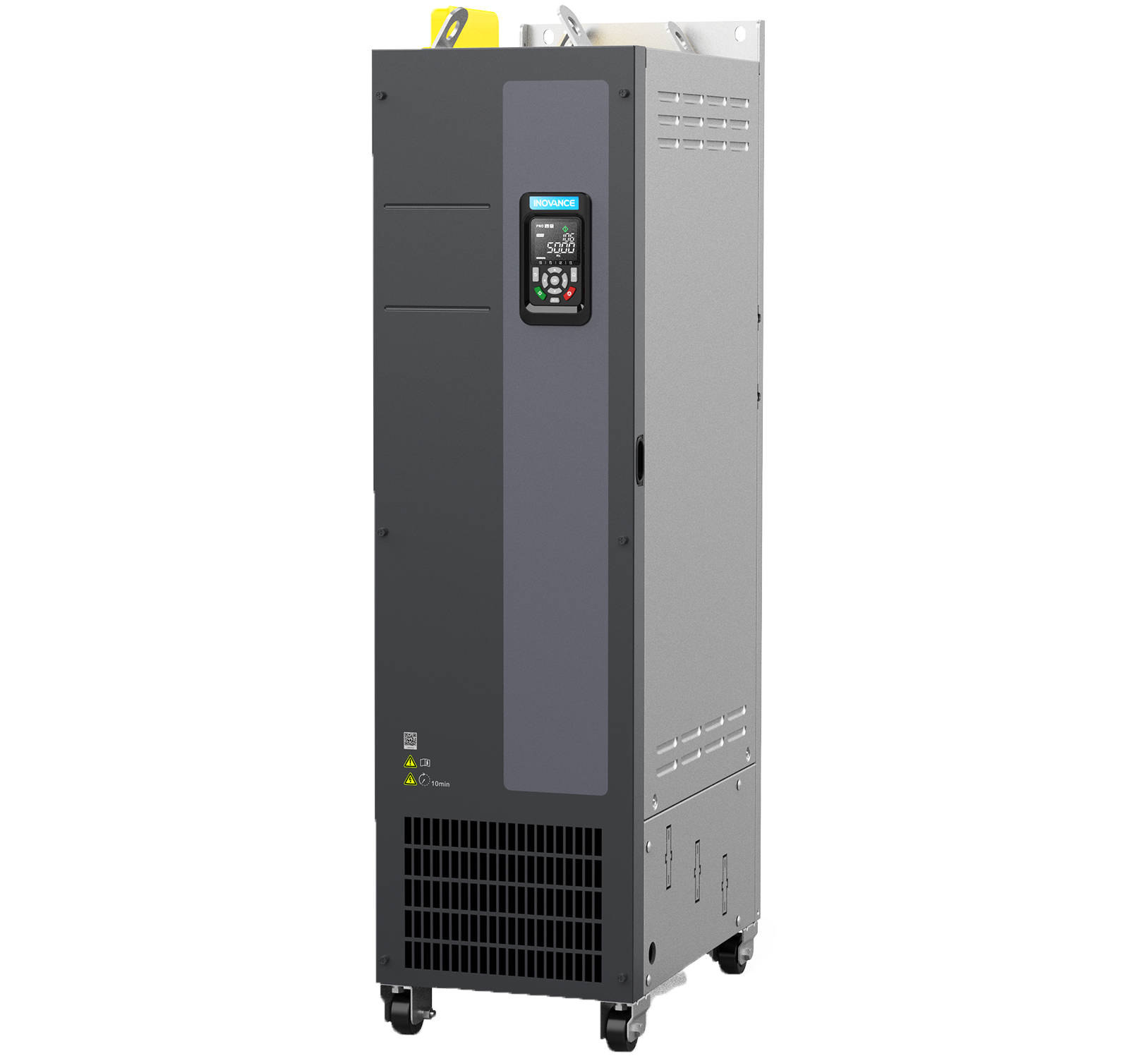

Biến tần Inovance MD520-2T110S-INT thuộc dòng MD520, là một giải pháp điều khiển động cơ xoay chiều (AC drive) đa năng, hiệu suất cao, sử dụng công nghệ điều khiển vector dòng điện tiên tiến. Thiết bị được thiết kế để kiểm soát và điều chỉnh chính xác tốc độ và mô-men xoắn của cả động cơ không đồng bộ xoay chiều ba pha lẫn động cơ nam châm vĩnh cửu xoay chiều ba pha.
Với khả năng hoạt động ổn định, độ tin cậy cao và tính linh hoạt trong cấu hình, Inovance MD520-2T110S-INT là lựa chọn lý tưởng cho hàng loạt các thiết bị sản xuất tự động và các ngành công nghiệp đòi hỏi sự chính xác và hiệu quả cao, từ dệt may, sản xuất giấy, kéo dây, máy công cụ cho đến các ứng dụng đóng gói, chế biến thực phẩm, điều khiển quạt và bơm công nghiệp.
| Tên thông số | Giá trị |
|---|---|
| Cấp điện áp (V) | AC 3 pha 200 V đến 240 V |
| Công suất (kW) | 110 |
| Dòng điện đầu vào (A) | 410 |
| Dòng điện đầu ra (A) | 426 |
| Kích thước (mm) | 360 (Rộng) x 1134 (Cao) x 500 (Sâu) |
| Tên thông số | Giá trị |
|---|---|
| Chế độ điều khiển | Động cơ không đồng bộ: V/f, SVC, FVC Động cơ đồng bộ: PMVVC, SVC, FVC Động cơ từ trở: PMVVC, SVC, FVC |
| Tần số đầu ra tối đa | 599 Hz |
| Chức năng an toàn | STO SIL3 |
| Động cơ đồng bộ | Có |
| Động cơ không đồng bộ | Có |
| Động cơ từ trở | Có |
| Điều khiển lực căng | Hỗ trợ kiểm tra thiết bị |
| Chức năng vị trí | Hỗ trợ kiểm tra thiết bị |
| Đồng bộ tốc độ | Hỗ trợ kiểm tra thiết bị |
| Đồng bộ vị trí | Hỗ trợ kiểm tra thiết bị |
| Phân bổ tải | Có |
| Điều khiển bù tải | Có |
| Cảm biến nhiệt độ động cơ | Loại cảm biến được AI2 hỗ trợ: 1: PT100 2: PT1000 3: KTY84-130 4: PTC130 lõi đơn 5: PTC130 ba lõi 6: PTC150 lõi đơn 7: PTC150 ba lõi 8: Ba PT100 mắc nối tiếp Loại cảm biến được AI3 hỗ trợ (yêu cầu card MD38IO): 1: PT100 2: PT1000 |
| Khả năng chịu sụt áp | Có |
| Ngắn mạch điện từ | Có |
| Chức năng phanh | Có |
| Vòng lặp kín hoàn toàn | Không |
| Lập trình | Có |
| Nguồn cấp 24 V độc lập | Không |
| Tên thông số | Giá trị |
|---|---|
| Biến tần 2/4 góc phần tư | Hai góc phần tư |
| Độ chính xác ổn định tốc độ | SVC: 0.3% FVC: 0.01% |
| Độ chính xác điều khiển mô-men xoắn | SVC: ± 5% FVC: ± 3% |
| Mô-men xoắn khởi động | SVC: 0.25 Hz/150% FVC: 0 Hz/180% |
| Khả năng quá tải | Loại G: 150% 1 phút Loại P: 130% 1 phút |
| Tần số sóng mang | Tối đa 16 kHz trên tất cả các cấp công suất |
| Tên thông số | Giá trị |
|---|---|
| Đầu vào số (DI) | 5 (DI1 đến DI5), thêm 5 DI thông qua card IO |
| Đầu vào xung tốc độ cao (HDI) | Đầu vào xung 100 kHz qua DI5 |
| Đầu ra số (DO) | 1, thêm 1 DO thông qua card IO |
| Đầu ra xung tốc độ cao (HDO) | Đầu ra xung 100 kHz qua FM |
| Đầu vào/đầu ra số (DI/DO) | Không |
| Tiếp điểm Relay | 1 (Thường mở/Thường đóng), thêm 1 relay thông qua card IO |
| Đầu vào analog (AI) | 2 (AI1: 0 V đến 10 V và -10 V đến 10 V; AI2: 0 V đến 10 V, -10 V đến 10 V và 0 mA đến 20 mA. Hỗ trợ cảm biến nhiệt độ PT100, PT1000, KTY84-130, PTC130 lõi đơn, PTC130 ba lõi, PTC150 lõi đơn, PTC150 ba lõi và ba cảm biến nhiệt độ PT100 mắc nối tiếp.) |
| Đầu ra analog (AO) | 1 (0 mA đến 20 mA/0 V đến 10 V), thêm 1 AO (0 mA đến 20 mA/0 V đến 10 V) |
| Ngõ ra +24 V | Có |
| Ngõ ra +10 V | Có |
| Bộ hãm (B) | Không |
| Đầu cuối bus dương và âm | Có |
| Cuộn kháng DC (-T) | Không |
| Tủ phân phối điện phụ (A) | Không |
| Cuộn kháng đầu ra AC (-L) | Không |
| Số khe cắm mở rộng | 2 (Card truyền thông và card I/O dùng chung một khe. Chỉ sử dụng một trong hai. Khe còn lại dành cho card PG.) |
| Tên thông số | Giá trị |
|---|---|
| EtherCAT | Card mở rộng: MD500-ECAT |
| Ethernet/IP | Card mở rộng: MD500-EN1 |
| PROFINET | Card mở rộng: MD500-PN1, MD500-PN2 |
| PROFIBUS DP | Card mở rộng: MD-SI-DP1, MD38DP2 |
| Modbus TCP | Card mở rộng: MD500-EM1 |
| Modbus ASCII | Card mở rộng: MD38TX1 |
| Modbus-RTU | Card mở rộng: MD38TX1, MD38TX2 |
| CANopen | Card mở rộng: MD38CAN1 |
| CANlink | Card mở rộng: MD38CAN1 |
| Tên thông số | Giá trị |
|---|---|
| Encoder ABZ | Card mở rộng: MD38PGMD |
| Resolver | Card mở rộng: MD38PG4, MD38PG4D |
| Encoder 23-bit Inovance | Card mở rộng: ES510-PG-CT1 |
| Encoder Sin-Cos | Card mở rộng: MD520-PG-S1 |
| Encoder SSI | Không |
| Tên thông số | Giá trị |
|---|---|
| Card mở rộng I/O | MD38IO1 MD38IO2 MD38IO3 MD520IO1 |
| Tên thông số | Giá trị |
|---|---|
| Card lập trình (chỉ hỗ trợ cho các model trên 4T) | MD38PC1 |
| Tên thông số | Giá trị |
|---|---|
| Card mở rộng định vị | MD38DW1 MD38DW2 |
| Tên thông số | Giá trị |
|---|---|
| Bảng điều khiển LCD gắn ngoài | SOP-20-810 |
| Giá đỡ bảng điều khiển LCD gắn ngoài | CP600–BASE1 |
| Bảng điều khiển LED gắn ngoài | MDKE-10 |
| Giá đỡ bảng điều khiển LED gắn ngoài | MD580-AZJ1 |
| Cáp kết nối bảng điều khiển gắn ngoài | MDCAB (3 m) MDCAB-1.5 (1.5 m) |
| Giá đỡ lắp xuyên tủ | Không hỗ trợ giá đỡ lắp xuyên tủ |
| Giá đỡ che chắn EMC | Không hỗ trợ giá đỡ che chắn EMC |
| Thanh ray lắp đặt | MD500-AZJ-A3T10 |
| Thanh cái đồng đầu ra UVW | MD500-TP-T10 |
| Tên thông số | Giá trị |
|---|---|
| Xếp hạng EMC | Bộ lọc ngoài: C2 |
| Chứng nhận an toàn | EAC, KC, CE, UL(cUL), STO |
| Tên thông số | Giá trị |
|---|---|
| Cấp bảo vệ IP | IP20 |
| Nhiệt độ | –10°C đến +50°C. Đối với nhiệt độ từ 40°C đến 50°C, giảm công suất 1.5% cho mỗi 1°C tăng thêm. |
| Độ ẩm | Dưới 95% RH, không ngưng tụ |
| Khả năng chống rung | Dưới 5.9 m/s² (0.6 g) |
| Độ cao | Đối với độ cao bằng hoặc dưới 1000 m, không yêu cầu giảm công suất. Đối với độ cao từ 1000 m đến 3000 m, giảm công suất 1% cho mỗi 100 m tăng thêm. Đối với độ cao trên 3000 m, vui lòng liên hệ Inovance. Lưu ý rằng độ cao tối đa cho các model T1 là 2000 m. Nếu độ cao trên 2000 m, vui lòng liên hệ Inovance. |
| Tên thông số | Giá trị |
|---|---|
| Chế độ lắp đặt | Trong tủ điện |
| Phát triển thứ cấp | Kết nối tham số, cho phép phát triển thứ cấp |
| Quạt có thể bảo trì | Có |
| Cầu đấu cắm rút | Không |
| Sao lưu tham số | Có |
| Tháo lắp | Không hỗ trợ lắp đặt trên thanh ray DIN. |
Biến tần Inovance MD520-2T110S-INT là giải pháp lý tưởng cho nhiều ngành công nghiệp và ứng dụng đòi hỏi hiệu suất và độ tin cậy cao. Cụ thể, thiết bị này phù hợp với các loại máy móc và dây chuyền sản xuất trong các lĩnh vực như:
