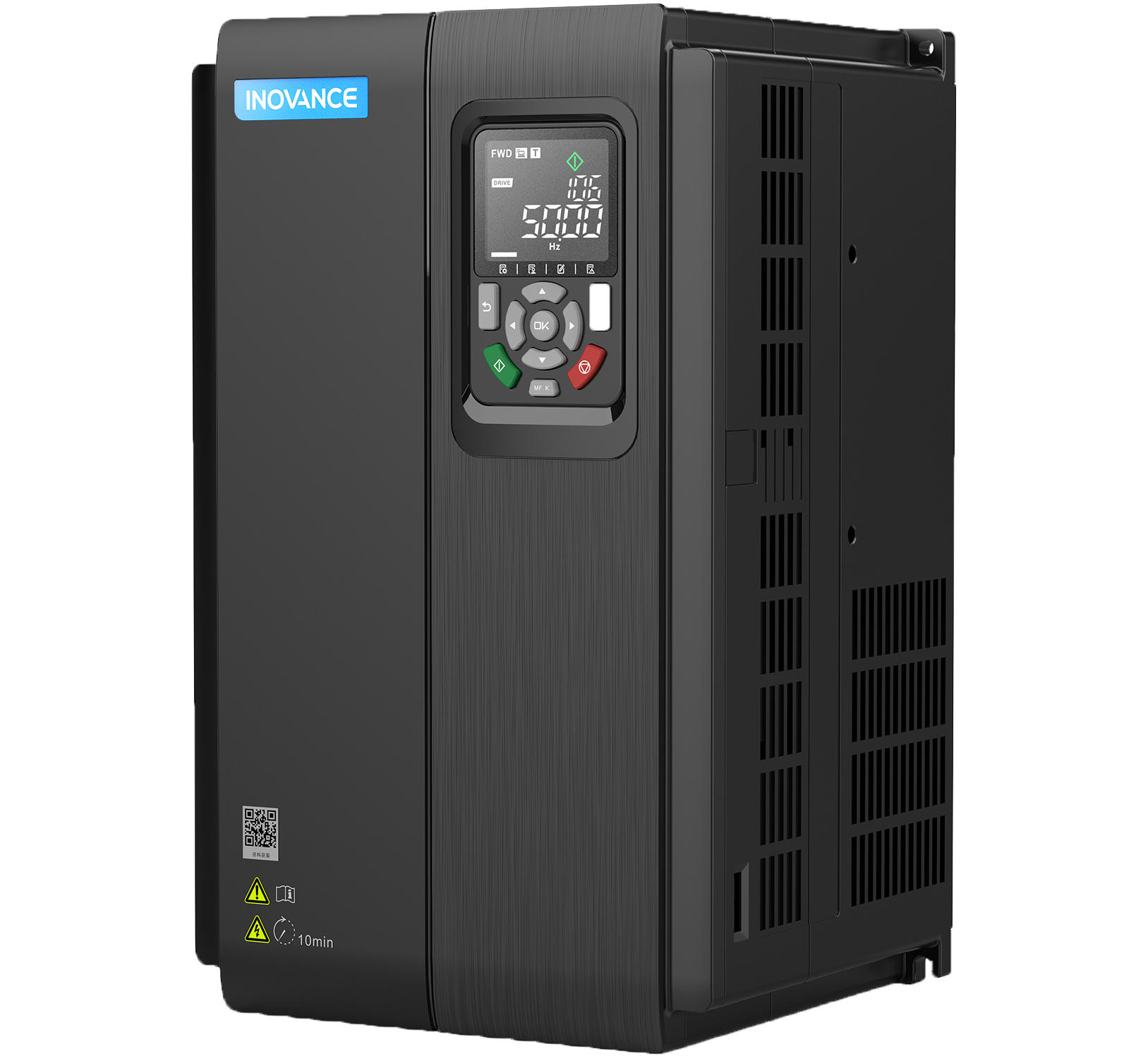

Biến tần Inovance MD520-2T11BS-INT là dòng biến tần AC đa năng, hiệu suất cao, được thiết kế với công nghệ điều khiển vector dòng điện tiên tiến. Sản phẩm này được phát triển để điều khiển và điều chỉnh chính xác tốc độ và mô-men xoắn của cả động cơ không đồng bộ AC ba pha và động cơ nam châm vĩnh cửu AC ba pha. Với độ tin cậy và tính linh hoạt cao, MD520-2T11BS-INT là giải pháp lý tưởng cho nhiều loại thiết bị sản xuất tự động trong các ngành công nghiệp.
Dòng biến tần MD520 series từ Inovance nổi bật với khả năng thích ứng rộng rãi, mang lại hiệu suất ổn định và chính xác trong các điều kiện vận hành khắc nghiệt. Sản phẩm không chỉ nâng cao hiệu quả hoạt động mà còn đảm bảo an toàn tối đa cho hệ thống với các chức năng bảo vệ tích hợp.
| Lớp điện áp (V) | Three-phase AC 200 V to 240 V |
|---|---|
| Công suất (kW) | 11 |
| Dòng điện vào (A) | 59 |
| Dòng điện ra (A) | 45 |
| Kích thước (mm) | 210 (W) x 350 (H) x 193.4 (D) |
| Chế độ điều khiển | Động cơ không đồng bộ: V/f, SVC, FVC Động cơ đồng bộ: PMVVC, SVC, FVC Động cơ từ trở: PMVVC, SVC, FVC |
|---|---|
| Tần số đầu ra tối đa | 599 Hz |
| Chức năng an toàn | STO SIL3 |
| Động cơ đồng bộ | Có |
| Động cơ không đồng bộ | Có |
| Động cơ từ trở | Có |
| Điều khiển lực căng | Hỗ trợ thử nghiệm thiết bị |
| Chức năng định vị | Hỗ trợ thử nghiệm thiết bị |
| Đồng bộ tốc độ | Hỗ trợ thử nghiệm thiết bị |
| Đồng bộ vị trí | Hỗ trợ thử nghiệm thiết bị |
| Phân phối tải | Có |
| Điều khiển Droop | Có |
| Cảm biến nhiệt độ động cơ | Loại cảm biến hỗ trợ bởi AI2: 1: PT100 2: PT1000 3: KTY84-130 4: Single-core PTC130 5: Three-core PTC130 6: Single-core PTC150 7: Three-core PTC150 8: Three PT100 connected in series Loại cảm biến hỗ trợ bởi AI3 (yêu cầu card MD38IO): 1: PT100 2: PT1000 |
| Vượt qua sụt áp | Có |
| Ngắn mạch điện từ | Có |
| Chức năng phanh | Có |
| Vòng lặp kín hoàn toàn | Không |
| Lập trình | Có |
| Nguồn cấp 24 V độc lập | Không |
| Biến tần 2/4 góc phần tư | Hai góc phần tư |
|---|---|
| Độ chính xác ổn định tốc độ | SVC: 0.3% FVC: 0.01% |
| Độ chính xác điều khiển mô-men xoắn | SVC: ± 5% FVC: ± 3% |
| Mô-men xoắn khởi động | SVC: 0.25 Hz/150% FVC: 0 Hz/180% |
| Khả năng chịu quá tải | Loại G: 150% 1 phút Loại P: 130% 1 phút |
| Tần số sóng mang | Tối đa 16 kHz trên tất cả các lớp công suất |
| Đầu vào số (DI) | 5 (DI1 đến DI5), thêm 5 DI qua card I/O |
|---|---|
| Đầu vào xung tốc độ cao (HDI) | Đầu vào xung 100 kHz qua DI5 |
| Đầu ra số (DO) | 1, thêm 1 DO qua card I/O |
| Đầu ra xung tốc độ cao (HDO) | Đầu ra xung 100 kHz qua FM |
| Đầu vào/đầu ra số (DI/DO) | Không |
| Rơle | 1 (NO/NC), thêm 1 rơle qua card I/O |
| Đầu vào analog (AI) | 2 (AI1: 0 V đến 10 V và -10 V đến 10 V; AI2: 0 V đến 10 V, -10 V đến 10 V, và 0 mA đến 20 mA. Hỗ trợ cảm biến nhiệt độ PT100, PT1000, KTY84-130, PTC130 lõi đơn, PTC130 ba lõi, PTC150 lõi đơn, PTC150 ba lõi, và ba cảm biến nhiệt độ PT100 nối tiếp.) |
| Đầu ra analog (AO) | 1 (0 mA đến 20 mA/0 V đến 10 V), thêm 1 AO (0 mA đến 20 mA/0 V đến 10 V) |
| Ngõ ra +24 V | Có |
| Ngõ ra +10 V | Có |
| Bộ hãm (B) | Có |
| Cực bus dương và âm | Có |
| Cuộn kháng DC (-T) | Không |
| Tủ phân phối điện phụ (A) | Không |
| Cuộn kháng đầu ra AC (-L) | Không |
| Số khe cắm mở rộng | 2 (Card truyền thông và card I/O dùng chung một khe. Sử dụng một trong hai. Khe còn lại dành cho card PG.) |
| EtherCAT | Card mở rộng: MD500-ECAT |
|---|---|
| Ethernet/IP | Card mở rộng: MD500-EN1 |
| PROFINET | Card mở rộng: MD500-PN1, MD500-PN2 |
| PROFIBUS DP | Card mở rộng: MD-SI-DP1, MD38DP2 |
| Modbus TCP | Card mở rộng: MD500-EM1 |
| Modbus ASCII | Card mở rộng: MD38TX1 |
| Modbus-RTU | Card mở rộng: MD38TX1, MD38TX2 |
| CANopen | Card mở rộng: MD38CAN1 |
| CANlink | Card mở rộng: MD38CAN1 |
| Encoder ABZ | Card mở rộng: MD38PGMD |
|---|---|
| Resolver | Card mở rộng: MD38PG4 |
| Encoder 23-bit Inovance | Card mở rộng: ES510-PG-CT1 |
| Encoder Sin-Cos | Card mở rộng: MD520-PG-S1 |
| Encoder SSI | Không |
| Card mở rộng I/O | MD38IO1 MD38IO2 MD38IO3 MD520IO1 |
|---|
| Card lập trình (chỉ hỗ trợ cho các mẫu trên 4T) | Không |
|---|
| Card mở rộng định vị | MD38DW1 MD38DW2 |
|---|
| Bảng điều khiển LCD gắn ngoài | SOP-20-810 |
|---|---|
| Khung lắp đặt bảng điều khiển LCD gắn ngoài | CP600–BASE1 |
| Bảng điều khiển LED gắn ngoài | MDKE-10 |
| Khung lắp đặt bảng điều khiển LED gắn ngoài | MD580-AZJ1 |
| Cáp kết nối bảng điều khiển gắn ngoài | MDCAB (3 m) MDCAB-1.5 (1.5 m) |
| Khung lắp đặt xuyên lỗ | MD500-AZJ-A1T5 |
| Khung chắn EMC | MD500-AZJ-A2T5 |
| Thanh ray gắn (DIN rail) | Không |
| Thanh cái đồng đầu ra UVW | Không |
| Xếp hạng EMC | Bộ lọc tích hợp C3, bộ lọc gắn ngoài C2 |
|---|---|
| Chứng nhận an toàn | CE, EAC, KC, UL(cUL), STO |
| Cấp bảo vệ IP | IP20 |
|---|---|
| Nhiệt độ | –10°C đến +50°C. Với nhiệt độ từ 40°C đến 50°C, giảm công suất 1.5% cho mỗi 1°C tăng thêm. |
| Độ ẩm | Dưới 95% RH, không ngưng tụ |
| Khả năng chống rung | Dưới 5.9 m/s² (0.6 g) |
| Độ cao | Đối với độ cao bằng hoặc dưới 1000 m, không yêu cầu giảm công suất. Với độ cao từ 1000 m đến 3000 m, giảm công suất 1% cho mỗi 100 m tăng thêm. Đối với độ cao trên 3000 m, vui lòng liên hệ Inovance. Lưu ý rằng độ cao tối đa cho các mẫu T1 là 2000 m. Nếu độ cao trên 2000 m, vui lòng liên hệ Inovance. |
| Chế độ lắp đặt | Gắn tấm lưng Gắn xuyên lỗ |
|---|---|
| Phát triển thứ cấp | Kết nối thông số, cho phép phát triển thứ cấp |
| Quạt có thể bảo trì | Có |
| Khối đầu cuối cắm được | Không |
| Sao lưu thông số | Có |
| Tháo lắp | Không hỗ trợ lắp đặt trên thanh ray DIN. |
Biến tần Inovance MD520-2T11BS-INT là lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp đòi hỏi độ chính xác cao trong điều khiển tốc độ và mô-men xoắn. Sản phẩm đặc biệt phù hợp cho các ngành như dệt may, sản xuất giấy, máy kéo sợi, máy công cụ, đóng gói, chế biến thực phẩm, cũng như điều khiển quạt và bơm nước, giúp tối ưu hóa hiệu suất và tiết kiệm năng lượng.
