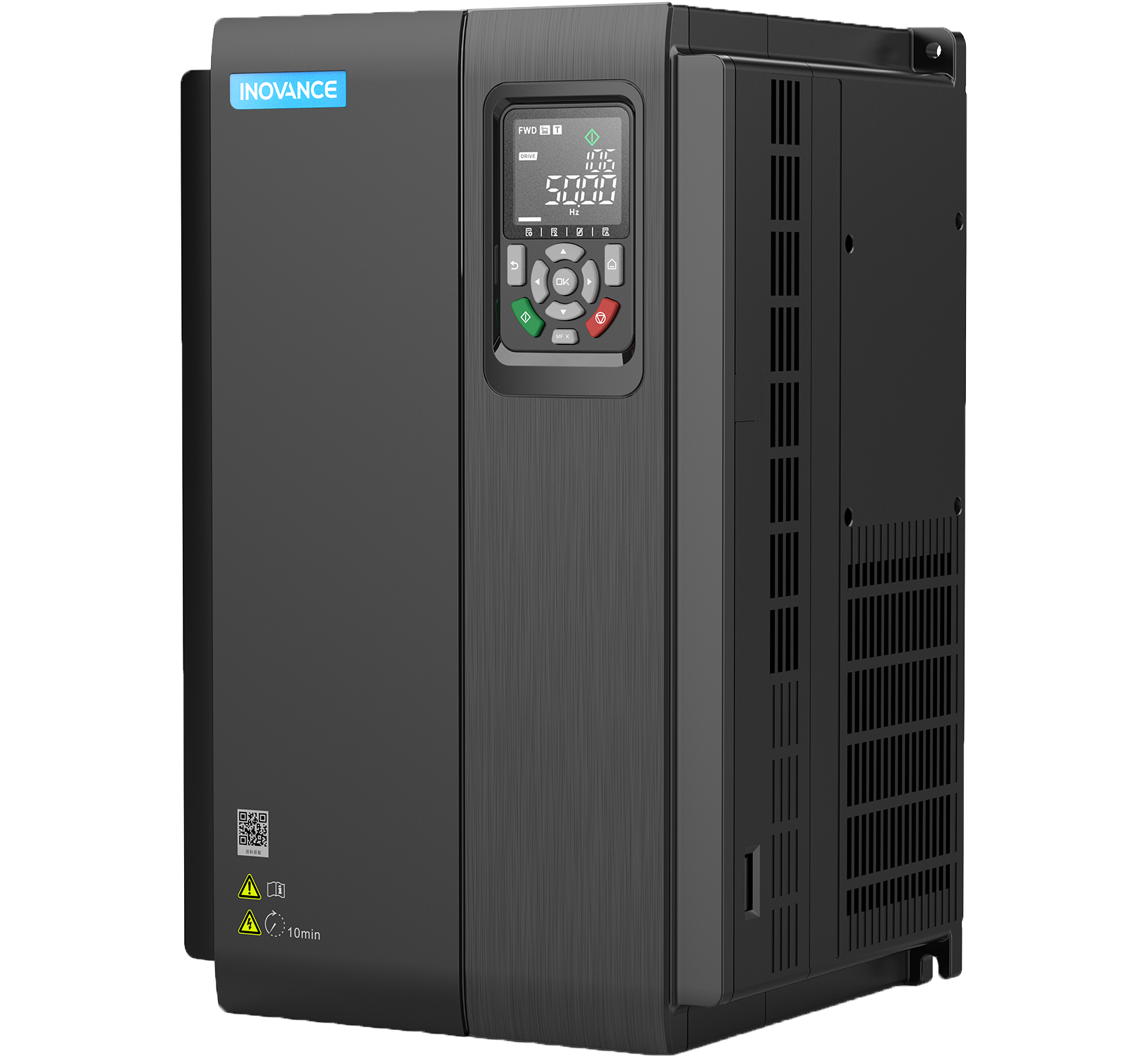

Biến tần Inovance MD520-2T18.5BS-INT thuộc dòng MD520, là dòng biến tần AC đa năng, hiệu suất cao với công nghệ điều khiển vector dòng điện tiên tiến. Thiết bị này được thiết kế để kiểm soát và điều chỉnh chính xác tốc độ cũng như mô-men xoắn của cả động cơ AC không đồng bộ ba pha và động cơ đồng bộ nam châm vĩnh cửu ba pha.
Với sự linh hoạt và độ tin cậy vượt trội, MD520-2T18.5BS-INT là lựa chọn lý tưởng cho nhiều loại thiết bị sản xuất tự động và các ngành công nghiệp đòi hỏi sự chính xác cao như dệt may, sản xuất giấy, kéo dây, máy công cụ, đóng gói, chế biến thực phẩm, hệ thống quạt và máy bơm nước. Inovance cam kết mang đến giải pháp tối ưu cho hiệu suất và độ bền trong môi trường công nghiệp khắc nghiệt.
| Cấp điện áp (V) | Three-phase AC 200 V to 240 V |
| Công suất (kW) | 18.5 |
| Dòng điện ngõ vào (A) | 69 |
| Dòng điện ngõ ra (A) | 75 |
| Kích thước (mm) | 250 (W) x 400 (H) x 220.8 (D) |
| Chế độ điều khiển | Động cơ không đồng bộ: V/f, SVC, FVC Động cơ đồng bộ: PMVVC, SVC, FVC Động cơ từ trở: PMVVC, SVC, FVC |
| Tần số đầu ra tối đa | 599 Hz |
| Chức năng an toàn | STO SIL3 |
| Động cơ đồng bộ | √ |
| Động cơ không đồng bộ | √ |
| Động cơ từ trở | √ |
| Điều khiển lực căng | Hỗ trợ kiểm tra thiết bị |
| Chức năng vị trí | Hỗ trợ kiểm tra thiết bị |
| Đồng bộ tốc độ | Hỗ trợ kiểm tra thiết bị |
| Đồng bộ vị trí | Hỗ trợ kiểm tra thiết bị |
| Phân bổ tải | √ |
| Điều khiển Droop | √ |
| Cảm biến nhiệt độ động cơ | Loại cảm biến được hỗ trợ bởi AI2: 1: PT100 2: PT1000 3: KTY84-130 4: PTC130 lõi đơn 5: PTC130 ba lõi 6: PTC150 lõi đơn 7: PTC150 ba lõi 8: Ba PT100 nối tiếp Loại cảm biến được hỗ trợ bởi AI3 (yêu cầu card MD38IO): 1: PT100 2: PT1000 |
| Duy trì hoạt động khi sụt áp | √ |
| Ngắn mạch điện từ | √ |
| Chức năng phanh | √ |
| Vòng kín hoàn toàn | ✖ |
| Lập trình | √ |
| Nguồn cấp 24 V độc lập | ✖ |
| Biến tần AC hai/bốn góc phần tư | Hai góc phần tư |
| Độ chính xác ổn định tốc độ | SVC: 0.3% FVC: 0.01% |
| Độ chính xác điều khiển mô-men xoắn | SVC: ± 5% FVC: ± 3% |
| Mô-men khởi động | SVC: 0.25 Hz/150% FVC: 0 Hz/180% |
| Khả năng quá tải | Loại G: 150% 1 phút Loại P: 130% 1 phút |
| Tần số sóng mang | Tối đa 16 kHz trên tất cả các cấp công suất |
| Ngõ vào số (DI) | 5 (DI1 đến DI5), thêm 5 DI qua card I/O |
| Ngõ vào xung tốc độ cao (HDI) | Ngõ vào xung 100 kHz qua DI5 |
| Ngõ ra số (DO) | 1, thêm 1 DO qua card I/O |
| Ngõ ra xung tốc độ cao (HDO) | Ngõ ra xung 100 kHz qua FM |
| Ngõ vào/ra số | ✖ |
| Rơ-le | 1 (NO/NC), thêm 1 rơ-le qua card I/O |
| Ngõ vào tương tự (AI) | 2 (AI1: 0 V đến 10 V và -10 V đến 10 V; AI2: 0 V đến 10 V, -10 V đến 10 V, và 0 mA đến 20 mA. Hỗ trợ PT100, PT1000, KTY84-130, PTC130 lõi đơn, PTC130 ba lõi, PTC150 lõi đơn, PTC150 ba lõi, và ba cảm biến nhiệt độ PT100 nối tiếp.) |
| Ngõ ra tương tự (AO) | 1 (0 mA đến 20 mA/0 V đến 10 V), thêm 1 AO (0 mA đến 20 mA/0 V đến 10 V) |
| Ngõ ra +24 V | √ |
| Ngõ ra +10 V | √ |
| Bộ hãm (B) | √ |
| Cực bus dương và âm | √ |
| Cuộn kháng DC (-T) | ✖ |
| Tủ phân phối điện phụ (A) | ✖ |
| Cuộn kháng ngõ ra AC (-L) | ✖ |
| Số khe cắm mở rộng | 2 (Card truyền thông và card I/O dùng chung một khe. Chỉ sử dụng một card. Khe còn lại dành cho card PG.) |
| EtherCAT | Card mở rộng: MD500-ECAT |
| Ethernet/IP | Card mở rộng: MD500-EN1 |
| PROFINET | Card mở rộng: MD500-PN1, MD500-PN2 |
| PROFIBUS DP | Card mở rộng: MD-SI-DP1, MD38DP2 |
| Modbus TCP | Card mở rộng: MD500-EM1 |
| Modbus ASCII | Card mở rộng: MD38TX1 |
| Modbus-RTU | Card mở rộng: MD38TX1, MD38TX2 |
| CANopen | Card mở rộng: MD38CAN1 |
| CANlink | Card mở rộng: MD38CAN1 |
| Bộ mã hóa ABZ | Card mở rộng: MD38PGMD |
| Resolver | Card mở rộng: MD38PG4 |
| Bộ mã hóa Inovance 23-bit | Card mở rộng: ES510-PG-CT1 |
| Bộ mã hóa Sin-Cos | Card mở rộng: MD520-PG-S1 |
| Bộ mã hóa SSI | ✖ |
| Card mở rộng I/O | MD38IO1 MD38IO2 MD38IO3 MD520IO1 |
| Card lập trình (chỉ hỗ trợ cho các model trên 4T) | MD38PC1 |
| Card mở rộng định vị | MD38DW1 MD38DW2 |
| Bảng điều khiển LCD ngoài | SOP-20-810 |
| Giá đỡ bảng điều khiển LCD ngoài | CP600–BASE1 |
| Bảng điều khiển LED ngoài | MDKE-10 |
| Giá đỡ bảng điều khiển LED ngoài | MD580-AZJ1 |
| Cáp kết nối bảng điều khiển ngoài | MDCAB (3 m) MDCAB-1.5 (1.5 m) |
| Giá đỡ gắn xuyên lỗ | MD500-AZJ-A1T6 |
| Giá đỡ che chắn EMC | MD500-AZJ-A2T6 |
| Thanh ray gắn | ✖ |
| Thanh cái đồng ngõ ra UVW | ✖ |
| Xếp hạng EMC | Bộ lọc ngoài: C2 |
| Chứng nhận an toàn | EAC, KC, CE, UL(cUL), STO |
| Cấp bảo vệ IP | IP20 |
| Nhiệt độ | –10°C đến +50°C. Đối với nhiệt độ từ 40°C đến 50°C, giảm công suất 1.5% cho mỗi 1°C tăng thêm. |
| Độ ẩm | Dưới 95% RH, không ngưng tụ |
| Chống rung | Dưới 5.9 m/s² (0.6 g) |
| Độ cao | Đối với độ cao bằng hoặc dưới 1000 m, không yêu cầu giảm công suất. Đối với độ cao từ 1000 m đến 3000 m, giảm công suất 1% cho mỗi 100 m tăng thêm. Đối với độ cao trên 3000 m, vui lòng liên hệ Inovance. Lưu ý rằng độ cao tối đa cho các model T1 là 2000 m. Nếu độ cao trên 2000 m, vui lòng liên hệ Inovance. |
| Chế độ lắp đặt | Lắp đặt mặt sau Lắp đặt xuyên lỗ |
| Phát triển thứ cấp | Kết nối thông số, cho phép phát triển thứ cấp |
| Quạt có thể bảo trì | √ |
| Đầu nối cắm rút | ✖ |
| Sao lưu thông số | √ |
| Tháo gỡ và lắp đặt | Không hỗ trợ lắp đặt bằng thanh ray DIN. |
Biến tần Inovance MD520-2T18.5BS-INT với khả năng điều khiển tốc độ và mô-men xoắn chính xác, là giải pháp lý tưởng cho một loạt các ứng dụng công nghiệp. Sản phẩm phù hợp cho các ngành như dệt may, sản xuất giấy, máy kéo sợi, máy công cụ, dây chuyền đóng gói, chế biến thực phẩm, cũng như các hệ thống quạt và máy bơm nước yêu cầu hiệu suất cao và ổn định.
