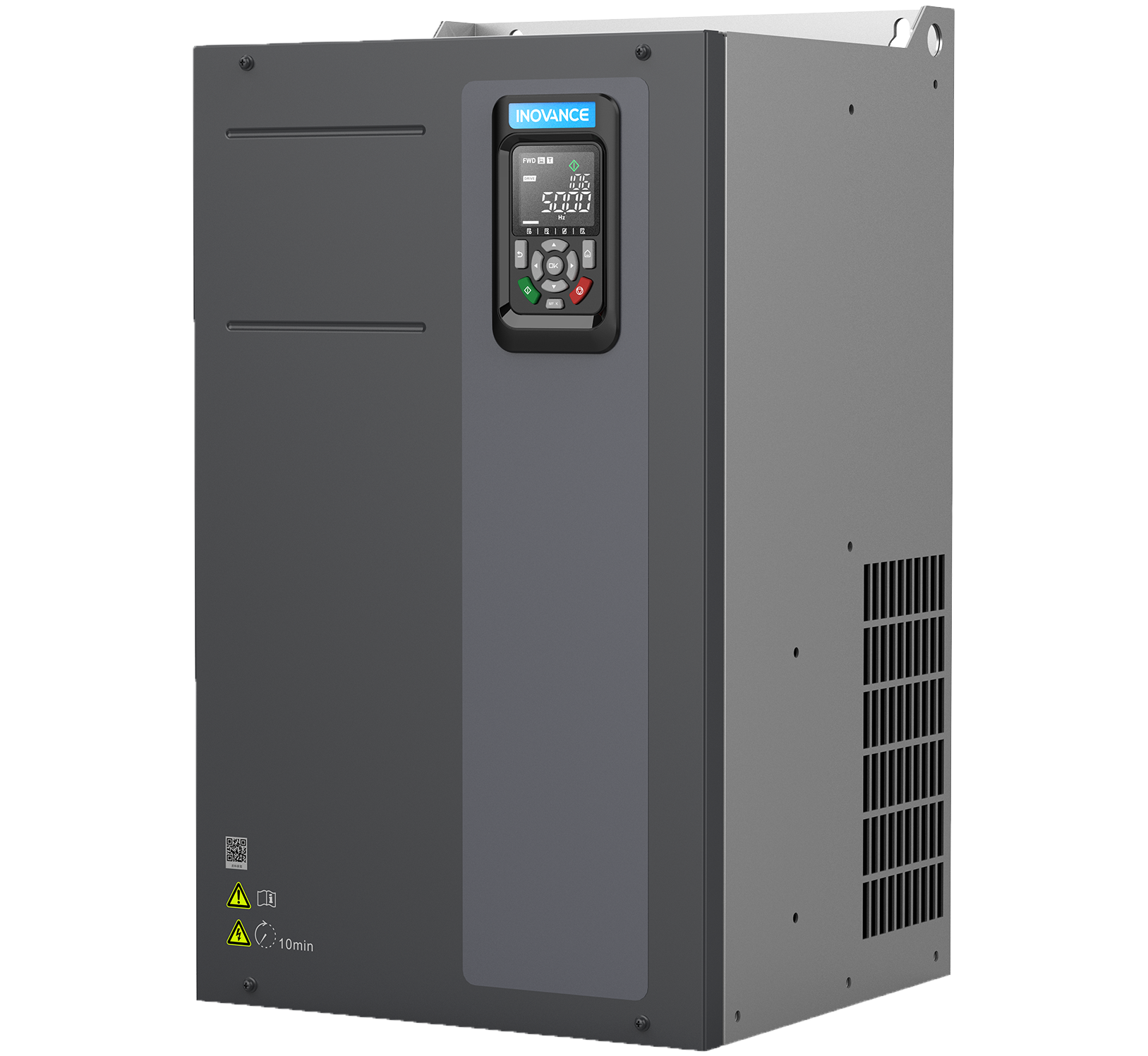

Inovance MD520-2T37BS-INT là dòng biến tần AC đa năng hiệu suất cao, sử dụng công nghệ điều khiển vector dòng tiên tiến. Thiết bị này được thiết kế để điều khiển chính xác tốc độ và mô-men xoắn của cả động cơ không đồng bộ AC ba pha và động cơ nam châm vĩnh cửu AC ba pha. Với khả năng tương thích rộng rãi, biến tần MD520 mang lại sự linh hoạt và hiệu quả cho nhiều hệ thống truyền động công nghiệp.
Dòng biến tần MD520 của Inovance nổi bật với độ tin cậy và hiệu suất vượt trội trong môi trường sản xuất tự động hóa. Sản phẩm này là giải pháp lý tưởng để nâng cao năng suất và tối ưu hóa hoạt động cho các ngành công nghiệp như dệt may, sản xuất giấy, kéo dây kim loại, máy công cụ, đóng gói, chế biến thực phẩm, hệ thống quạt và bơm nước.
| Lớp điện áp (V) | Ba pha AC 200 V đến 240 V |
|---|---|
| Công suất (kW) | 37 |
| Dòng điện đầu vào (A) | 139 |
| Dòng điện đầu ra (A) | 150 |
| Kích thước (mm) | 338 (Rộng) x 580 (Cao) x 315 (Sâu) |
| Chế độ điều khiển | Động cơ không đồng bộ: V/f, SVC, FVC Động cơ đồng bộ: PMVVC, SVC, FVC Động cơ từ trở: PMVVC, SVC, FVC |
|---|---|
| Tần số ngõ ra tối đa | 599 Hz |
| Chức năng an toàn | STO SIL3 |
| Động cơ đồng bộ | √ |
| Động cơ không đồng bộ | √ |
| Động cơ từ trở | √ |
| Kiểm soát lực căng | Hỗ trợ kiểm tra thiết bị |
| Chức năng vị trí | Hỗ trợ kiểm tra thiết bị |
| Đồng bộ tốc độ | Hỗ trợ kiểm tra thiết bị |
| Đồng bộ vị trí | Hỗ trợ kiểm tra thiết bị |
| Phân phối tải | √ |
| Điều khiển Droop | √ |
| Cảm biến nhiệt độ động cơ | Loại cảm biến được hỗ trợ bởi AI2: 1: PT100 2: PT1000 3: KTY84-130 4: PTC130 lõi đơn 5: PTC130 ba lõi 6: PTC150 lõi đơn 7: PTC150 ba lõi 8: Ba PT100 mắc nối tiếp Loại cảm biến được hỗ trợ bởi AI3 (cần card MD38IO): 1: PT100 2: PT1000 |
| Hoạt động qua sụt áp (Power dip ride-through) | √ |
| Ngắn mạch điện từ | √ |
| Chức năng phanh | √ |
| Vòng kín hoàn toàn | × |
| Lập trình | √ |
| Nguồn cấp 24 V độc lập | × |
| Biến tần AC hai/bốn góc phần tư | Hai góc phần tư |
|---|---|
| Độ chính xác ổn định tốc độ | SVC: 0.3% FVC: 0.01% |
| Độ chính xác điều khiển mô-men xoắn | SVC: ± 5% FVC: ± 3% |
| Mô-men khởi động | SVC: 0.25 Hz/150% FVC: 0 Hz/180% |
| Khả năng quá tải | Loại G: 150% 1 phút Loại P: 130% 1 phút |
| Tần số sóng mang | Tối đa 16 kHz trên tất cả các lớp công suất |
| DI | 5 (DI1 đến DI5), thêm 5 DI qua card IO |
|---|---|
| HDI | Đầu vào xung 100 kHz qua DI5 |
| DO | 1, thêm 1 DO qua card IO |
| HDO | Đầu ra xung 100 kHz qua FM |
| DI/DO | × |
| Rơle | 1 (NO/NC), thêm 1 rơle qua card IO |
| AI | 2 (AI1: 0 V đến 10 V và -10 V đến 10 V; AI2: 0 V đến 10 V, -10 V đến 10 V và 0 mA đến 20 mA. Hỗ trợ cảm biến nhiệt độ PT100, PT1000, KTY84-130, PTC130 lõi đơn, PTC130 ba lõi, PTC150 lõi đơn, PTC150 ba lõi, và ba cảm biến nhiệt độ PT100 mắc nối tiếp.) |
| AO | 1 (0 mA đến 20 mA/0 V đến 10 V), thêm 1 AO (0 mA đến 20 mA/0 V đến 10 V) |
| Đầu ra +24 V | √ |
| Đầu ra +10 V | √ |
| Bộ hãm (Braking unit) (B) | √ |
| Cực bus dương và âm | √ |
| Cuộn kháng DC (-T) | × |
| Tủ phân phối điện phụ (A) | × |
| Cuộn kháng đầu ra AC (-L) | × |
| Số khe cắm mở rộng | 2 (Card truyền thông và card I/O dùng chung một khe. Chỉ dùng một trong hai. Khe còn lại dành cho card PG.) |
| EtherCAT | Card mở rộng: MD500-ECAT |
|---|---|
| Ethernet/IP | Card mở rộng: MD500-EN1 |
| PROFINET | Card mở rộng: MD500-PN1, MD500-PN2 |
| PROFIBUS DP | Card mở rộng: MD-SI-DP1, MD38DP2 |
| Modbus TCP | Card mở rộng: MD500-EM1 |
| Modbus ASCII | Card mở rộng: MD38TX1 |
| Modbus-RTU | Card mở rộng: MD38TX1, MD38TX2 |
| CANopen | Card mở rộng: MD38CAN1 |
| CANlink | Card mở rộng: MD38CAN1 |
| Encoder ABZ | Card mở rộng: MD38PGMD |
|---|---|
| Resolver | Card mở rộng: MD38PG4, MD38PG4D |
| Encoder 23-bit Inovance | Card mở rộng: ES510-PG-CT1 |
| Encoder Sin-Cos | Card mở rộng: MD520-PG-S1 |
| Encoder SSI | × |
| Card mở rộng I/O | MD38IO1 MD38IO2 MD38IO3 MD520IO1 |
|---|
| Card lập trình (chỉ hỗ trợ cho các mẫu trên 4T) | MD38PC1 |
|---|
| Card mở rộng định vị | MD38DW1 MD38DW2 |
|---|
| Bảng điều khiển LCD gắn ngoài | SOP-20-810 |
|---|---|
| Giá đỡ bảng điều khiển LCD gắn ngoài | CP600–BASE1 |
| Bảng điều khiển LED gắn ngoài | MDKE-10 |
| Giá đỡ bảng điều khiển LED gắn ngoài | MD580-AZJ1 |
| Cáp kết nối bảng điều khiển gắn ngoài | MDCAB (3 m) MDCAB-1.5 (1.5 m) |
| Giá đỡ xuyên tường | MD500-AZJ-A1T8 |
| Giá đỡ che chắn EMC | MD500-AZJ-A2T8 |
| Thanh ray dẫn hướng lắp đặt | × |
| Thanh đồng bus đầu ra UVW | × |
| Xếp hạng EMC | Bộ lọc ngoài: C2 |
|---|---|
| Chứng nhận an toàn | EAC, KC, CE, UL(cUL), STO |
| Cấp bảo vệ IP | IP20 |
|---|---|
| Nhiệt độ | -10°C đến +50°C. Đối với nhiệt độ từ 40°C đến 50°C, giảm 1.5% cho mỗi 1°C tăng thêm. |
| Độ ẩm | Dưới 95% RH, không ngưng tụ |
| Kháng rung | Dưới 5.9 m/s² (0.6 g) |
| Độ cao | Đối với độ cao bằng hoặc dưới 1000 m, không cần giảm tải. Đối với độ cao từ 1000 m đến 3000 m, giảm tải 1% cho mỗi 100 m tăng thêm. Đối với độ cao trên 3000 m, vui lòng liên hệ Inovance. Lưu ý rằng độ cao tối đa cho các mẫu T1 là 2000 m. Nếu độ cao trên 2000 m, vui lòng liên hệ Inovance. |
| Chế độ lắp đặt | Gắn mặt sau Gắn xuyên tường |
|---|---|
| Phát triển thứ cấp | Kết nối tham số, cho phép phát triển thứ cấp |
| Quạt có thể bảo trì | √ |
| Thiết bị đầu cuối cắm được | × |
| Sao lưu tham số | √ |
| Tháo lắp | Không hỗ trợ lắp đặt trên thanh ray DIN. |
Biến tần Inovance MD520-2T37BS-INT là lựa chọn lý tưởng cho một loạt các ứng dụng trong ngành công nghiệp tự động hóa. Với khả năng điều khiển động cơ mạnh mẽ và linh hoạt, thiết bị này đặc biệt phù hợp cho các máy móc và dây chuyền sản xuất trong các lĩnh vực như dệt may, sản xuất giấy, máy kéo dây, máy công cụ, máy đóng gói, chế biến thực phẩm, cũng như các hệ thống quạt và bơm công suất lớn, nơi đòi hỏi điều khiển tốc độ và mô-men xoắn chính xác.
