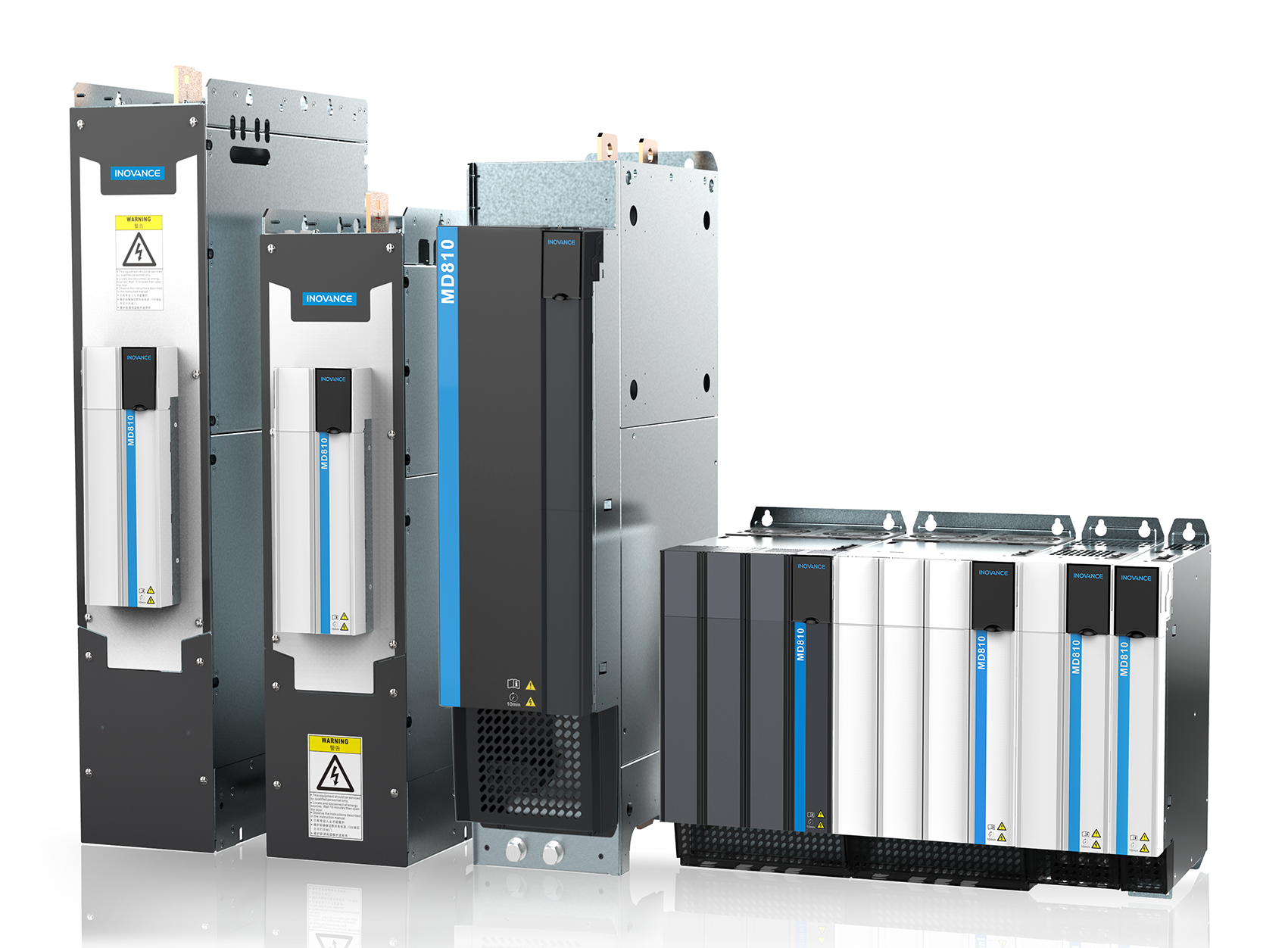

Biến tần Inovance MD810-50M4T110G531-INT là một hệ thống truyền động xoay chiều tiêu chuẩn (hệ thống đa trục) thuộc thế hệ mới của Inovance. Sản phẩm này tiên phong phá vỡ các rào cản công nghệ và thế độc quyền thị trường quốc tế trong lĩnh vực hệ thống truyền động đa trục, đặt ra một tiền lệ mới cho việc ứng dụng các giải pháp servo đa trục trong ngành công nghiệp OEM. MD810 có khả năng kết nối với PLC AM610 hoặc H3U thông qua bus tốc độ cao, cho phép thực hiện việc vận hành, truyền động và điều khiển trong cùng một mạng lưới. Thiết bị tương thích với cả động cơ servo đồng bộ và không đồng bộ, đồng thời được trang bị bộ mã hóa tuyệt đối 23-bit để nâng cao hiệu suất điều khiển biến tần.
| Lớp điện áp (V) | Ba pha AC 380 V đến 480 V |
| Công suất (kW) | 110 |
| Dòng điện ngõ vào (A) | 245 |
| Dòng điện ngõ ra (A) | 224 |
| Kích thước (mm) | 300 (Rộng) x 400 (Cao) x 305 (Sâu) |
| Chế độ điều khiển | Động cơ không đồng bộ: V/f, SVC, FVC; Động cơ đồng bộ: SVC, FVC |
| Tần số ngõ ra tối đa | 599 Hz |
| Chức năng an toàn | STO SIL3 |
| Động cơ đồng bộ | Có |
| Động cơ không đồng bộ | Có |
| Động cơ từ trở | Không |
| Điều khiển sức căng | Có |
| Chức năng vị trí | Có |
| Đồng bộ tốc độ | Không |
| Đồng bộ vị trí | Không |
| Phân phối tải | Không |
| Điều khiển giảm tốc | Không |
| Cảm biến nhiệt độ động cơ | PT100 và PT1000 được hỗ trợ bởi AI1 |
| Vượt qua sụt áp | Có |
| Ngắn mạch điện từ | Có |
| Chức năng phanh | Có |
| Vòng kín hoàn toàn | Điều khiển vòng lặp kép ABZ + SSI |
| Lập trình | Không |
| Nguồn cấp 24 V độc lập | Có |
| Biến tần AC hai/bốn góc phần tư | Hai góc phần tư |
| Độ chính xác ổn định tốc độ | V/f: ±1.0% SVC: ±0.5% FVC: ±0.02% |
| Độ chính xác điều khiển mô-men xoắn | SVC: ±5% (trên 10 Hz) FVC: ±3% |
| Mô-men xoắn khởi động | SVC: 0.25 Hz/150% FVC: 0 Hz/180% |
| Khả năng quá tải | 1 giờ ở 115% tải định mức; 1 phút ở 150% tải định mức; 2 giây ở 178% tải định mức |
| Tần số sóng mang | V/f: 0.8 kHz đến 12 kHz; SVC, FVC: 2 kHz đến 12 kHz; Tần số sóng mang được điều chỉnh tự động theo nhiệt độ tản nhiệt. |
| Đầu vào số (DI) | 2 (DI1 đến DI2) |
| Đầu vào số tốc độ cao (HDI) | 1 (Đầu vào xung 100 kHz qua DIO1) |
| Đầu ra số (DO) | Không |
| Đầu ra số tốc độ cao (HDO) | 1 (Đầu ra xung 100 kHz qua DIO2) |
| Đầu vào/Đầu ra số (DI/DO) | 2 (DIO1 đến DIO2) |
| Rơ-le | 1 (bao gồm tiếp điểm NO/NC) |
| Đầu vào tương tự (AI) | 2 (AI1: 0 V đến 10 V, -10 V đến +10 V; AI2: 0 V đến 10 V, 0 mA đến 20 mA) |
| Đầu ra tương tự (AO) | 1 (hỗ trợ ngõ ra dòng 0 mA đến 20 mA hoặc ngõ ra điện áp 0 V đến 10 V) |
| Ngõ ra +24 V | Có |
| Ngõ ra +10 V | Có |
| Bộ hãm (B) | Không |
| Các đầu cực bus dương và âm | Có |
| Cuộn kháng DC (-T) | Có |
| Tủ phân phối điện phụ trợ (A) | Không |
| Cuộn kháng ngõ ra AC (-L) | Không |
| Số khe cắm mở rộng | Không |
| EtherCAT | Giao diện tích hợp |
| Ethernet/IP | Không |
| PROFINET | Không |
| PROFIBUS DP | Không |
| Modbus TCP | Không |
| Modbus ASCII | Không |
| Modbus-RTU | Không |
| CANopen | Giao diện tích hợp |
| CANlink | Giao diện tích hợp |
| Bộ mã hóa ABZ | Giao diện tích hợp |
| Resolver | Không |
| Bộ mã hóa Inovance 23-bit | Giao diện tích hợp |
| Bộ mã hóa Sin-Cos | Giao diện tích hợp |
| Bộ mã hóa SSI | Giao diện tích hợp |
| Card mở rộng I/O | Không |
| Card lập trình (chỉ hỗ trợ cho các mẫu trên 4T) | Không |
| Card mở rộng định vị | Không |
| Bảng điều khiển LCD gắn ngoài | SOP-20-810 |
| Giá lắp bảng điều khiển LCD gắn ngoài | Không |
| Bảng điều khiển LED gắn ngoài | Không |
| Giá lắp bảng điều khiển LED gắn ngoài | Không |
| Cáp kết nối bảng điều khiển gắn ngoài | C45590-GNCN-C25003 (3 m) |
| Giá lắp xuyên lỗ | MD810-AZJ20M-W4 |
| Giá đỡ chắn EMC | MD810-PBJ50M-W4 |
| Thanh ray lắp đặt | Không |
| Thanh cái đồng ngõ ra UVW | Không |
| Xếp hạng EMC | Bộ lọc tích hợp C3 |
| Chứng nhận an toàn | CE, UL(cUL), EAC, STO |
| Xếp hạng IP | IP20 |
| Nhiệt độ | -10°C đến +50°C (Cần giảm tải cho nhiệt độ từ 40℃ đến 50℃.) |
| Độ ẩm | 5% đến 95% RH, không ngưng tụ |
| Khả năng chống rung | Dưới 5.88 m/s² (0.6 g) |
| Độ cao | Tối đa 3000m. Đối với độ cao trên 1000m, giảm tải 1% cho mỗi 100 m tăng thêm. |
| Chế độ lắp đặt | Gắn mặt sau Gắn xuyên lỗ |
| Phát triển thứ cấp | Không |
| Quạt có thể bảo trì | Có |
| Đầu nối có thể cắm | Có |
| Sao lưu thông số | Có |
| Tháo lắp | Không hỗ trợ lắp đặt dựa trên thanh ray DIN. |
Với khả năng truyền động đa trục, tương thích động cơ servo đồng bộ/không đồng bộ và giao tiếp tốc độ cao với PLC, Biến tần Inovance MD810-50M4T110G531-INT lý tưởng cho các ứng dụng công nghiệp OEM đòi hỏi độ chính xác và đồng bộ cao. Sản phẩm phù hợp cho các dây chuyền sản xuất phức tạp, máy móc đa trục, thiết bị tự động hóa tiên tiến như máy công cụ, robot công nghiệp, máy đóng gói, và các hệ thống điều khiển vị trí hoặc mô-men xoắn chính xác.
