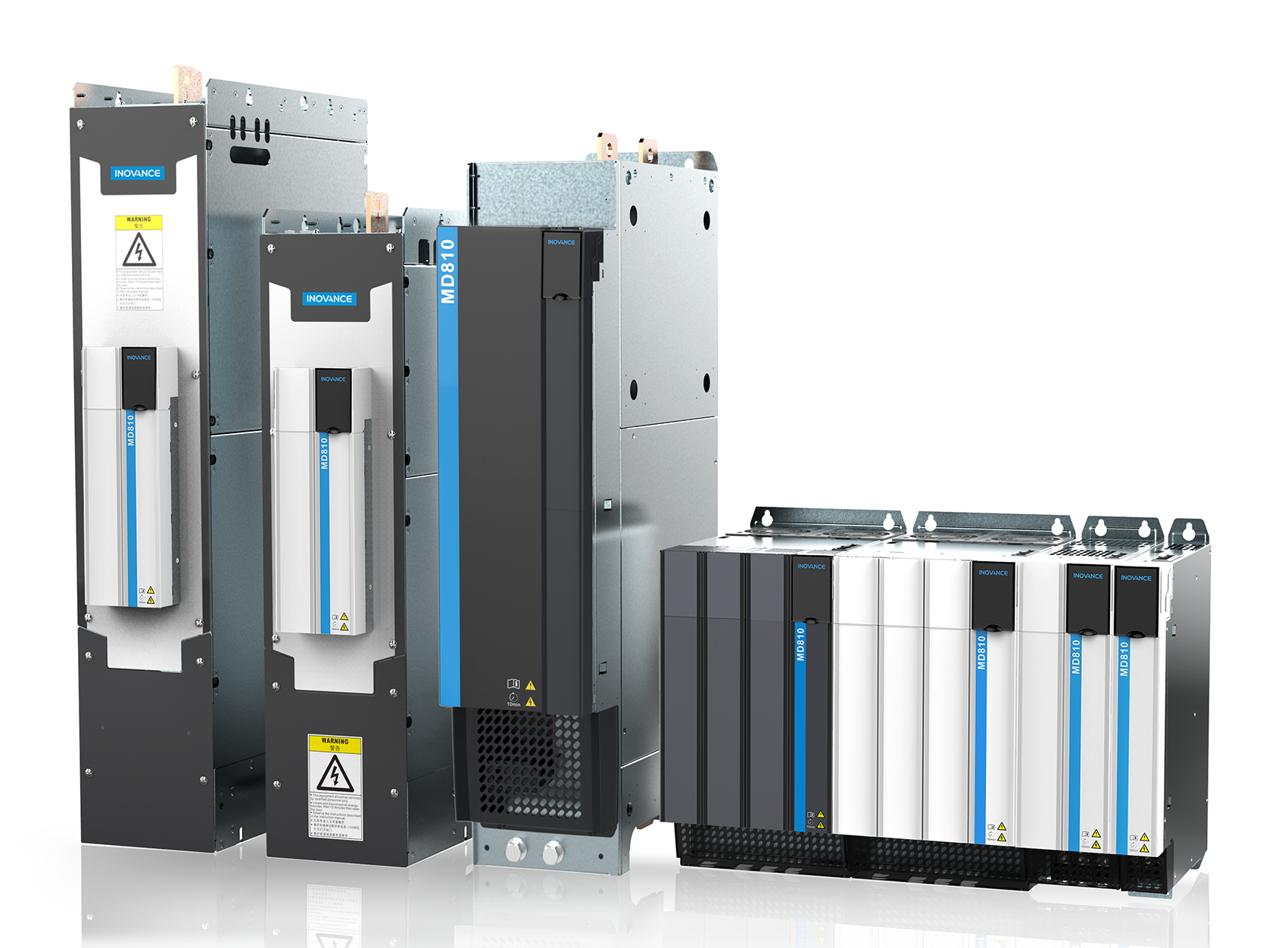

Biến tần AC tiêu chuẩn MD810 (hệ thống truyền động đa trục) là một sản phẩm đột phá thuộc thế hệ mới của hệ thống truyền động đa trục hạ thế từ Inovance. Dòng biến tần này tiên phong phá vỡ các rào cản công nghệ và thế độc quyền của thị trường quốc tế trong lĩnh vực hệ thống đa trục, tạo tiền lệ cho việc ứng dụng các giải pháp servo đa trục trong ngành công nghiệp OEM (chế tạo máy) tại Trung Quốc và vươn tầm quốc tế.
MD810 được thiết kế để kết nối linh hoạt với PLC AM610 hoặc H3U thông qua bus tốc độ cao, cho phép triển khai vận hành, điều khiển truyền động trong cùng một mạng. Thiết bị tương thích rộng rãi với cả động cơ servo đồng bộ và không đồng bộ, đồng thời được trang bị bộ mã hóa vòng quay tuyệt đối 23-bit tiên tiến, giúp nâng cao đáng kể hiệu suất điều khiển tần số biến đổi.
| Cấp điện áp (V) | AC 3 pha 380 V đến 480 V |
| Công suất (kW) | 30 |
| Dòng điện đầu vào (A) | 73 |
| Dòng điện đầu ra (A) | 60 |
| Kích thước (mm) | 100 (Rộng) x 400 (Cao) x 305 (Sâu) |
| Chế độ điều khiển | Động cơ không đồng bộ: V/f, SVC, FVC; Động cơ đồng bộ: SVC, FVC |
| Tần số đầu ra tối đa | 599 Hz |
| Chức năng an toàn | STO SIL3 |
| Động cơ đồng bộ | Có |
| Động cơ không đồng bộ | Có |
| Động cơ từ trở | Không |
| Điều khiển lực căng | Có |
| Chức năng định vị | Có |
| Đồng bộ tốc độ | Không |
| Đồng bộ vị trí | Không |
| Chia sẻ tải | Không |
| Điều khiển sụt tốc | Không |
| Cảm biến nhiệt độ động cơ | PT100 và PT1000 được hỗ trợ qua AI1 |
| Chức năng vượt qua sụt áp | Có |
| Ngắt mạch điện từ | Có |
| Chức năng phanh | Có |
| Vòng lặp kín hoàn toàn | Điều khiển vòng lặp kép ABZ + SSI |
| Lập trình | Không |
| Nguồn cấp 24 V độc lập | Có |
| Biến tần AC 2/4 góc phần tư | 2 góc phần tư |
| Độ chính xác ổn định tốc độ | V/f: ±1.0% SVC: ±0.5% FVC: ±0.02% |
| Độ chính xác điều khiển mô-men xoắn | SVC: ±5% (trên 10 Hz) FVC: ±3% |
| Mô-men xoắn khởi động | SVC: 0.25 Hz/150% FVC: 0 Hz/180% |
| Khả năng quá tải | 1 giờ ở 115% tải định mức; 1 phút ở 150% tải định mức; 2 giây ở 178% tải định mức |
| Tần số sóng mang | V/f: 0.8 kHz đến 12 kHz; SVC, FVC: 2 kHz đến 12 kHz; Tần số sóng mang được điều chỉnh tự động theo nhiệt độ tản nhiệt. |
| Đầu vào số (DI) | 2 (DI1 đến DI2) |
| Đầu vào số tốc độ cao (HDI) | 1 (Đầu vào xung 100 kHz qua DIO1) |
| Đầu ra số (DO) | Không |
| Đầu ra số tốc độ cao (HDO) | 1 (Đầu ra xung 100 kHz qua DIO2) |
| Đầu vào/đầu ra số (DI/DO) | 2 (DIO1 đến DIO2) |
| Rơ le | 1 (bao gồm tiếp điểm thường mở/thường đóng) |
| Đầu vào analog (AI) | 2 (AI1: 0 V đến 10 V, -10 V đến +10 V; AI2: 0 V đến 10 V, 0 mA đến 20 mA) |
| Đầu ra analog (AO) | 1 (hỗ trợ ngõ ra dòng điện 0 mA đến 20 mA hoặc ngõ ra điện áp 0 V đến 10 V) |
| Ngõ ra +24V | Có |
| Ngõ ra +10V | Có |
| Bộ hãm (B) | Không |
| Cực bus dương và âm | Có |
| Cuộn kháng DC (-T) | Có |
| Tủ phân phối điện phụ trợ (A) | Không |
| Cuộn kháng đầu ra AC (-L) | Không |
| Số khe cắm mở rộng | Không |
| EtherCAT | Giao diện tích hợp |
| Ethernet/IP | Không |
| PROFINET | Không |
| PROFIBUS DP | Không |
| Modbus TCP | Không |
| Modbus ASCII | Không |
| Modbus-RTU | Không |
| CANopen | Giao diện tích hợp |
| CANlink | Giao diện tích hợp |
| Encoder ABZ | Giao diện tích hợp |
| Resolver | Không |
| Encoder 23-bit Inovance | Giao diện tích hợp |
| Encoder Sin-Cos | Giao diện tích hợp |
| Encoder SSI | Giao diện tích hợp |
| Card mở rộng I/O | Không |
| Card lập trình (chỉ hỗ trợ cho các model trên 4T) | Không |
| Card mở rộng định vị | Không |
Bảng điều khiển cục bộ không hỗ trợ kết nối bên ngoài. Nếu cần kết nối bên ngoài, vui lòng chọn bảng điều khiển bên ngoài.
| Bảng điều khiển LCD gắn ngoài | SOP-20-810 |
| Giá đỡ bảng điều khiển LCD gắn ngoài | Không |
| Bảng điều khiển LED gắn ngoài | Không |
| Giá đỡ bảng điều khiển LED gắn ngoài | Không |
| Cáp kết nối bảng điều khiển gắn ngoài | C45590-GNCN-C25003 (3 m) |
| Giá đỡ lắp xuyên lỗ | MD810-AZJ50M-W2 |
| Giá đỡ che chắn EMC | MD810-PBJ50M-W2 |
| Thanh ray dẫn hướng gắn | Không |
| Thanh đồng busbar ngõ ra UVW | Không |
| Xếp hạng EMC | Bộ lọc C3 tích hợp |
| Chứng nhận an toàn | CE, UL(cUL), EAC, STO |
| Xếp hạng IP | IP20 |
| Nhiệt độ | -10°C đến +50°C (Yêu cầu giảm tải cho nhiệt độ từ 40℃ đến 50℃.) |
| Độ ẩm | 5% đến 95% RH, không ngưng tụ |
| Khả năng chịu rung | Dưới 5.88 m/s² (0.6 g) |
| Độ cao | Tối đa 3000m. Đối với độ cao trên 1000m, giảm tải 1% cho mỗi 100m tăng thêm. |
| Chế độ lắp đặt | Lắp đặt trên tấm lưng Lắp đặt xuyên lỗ |
| Phát triển thứ cấp | Không |
| Quạt có thể bảo trì | Có |
| Terminal cắm rút | Có |
| Sao lưu thông số | Có |
| Tháo lắp | Không hỗ trợ lắp đặt trên thanh ray DIN. |
Biến tần Inovance MD810-50M4T30G531-INT với khả năng điều khiển đa trục và tương thích linh hoạt với cả động cơ đồng bộ và không đồng bộ, cùng với các giao thức truyền thông tích hợp như EtherCAT và CANopen, là lựa chọn lý tưởng cho các ứng dụng công nghiệp đòi hỏi độ chính xác cao và khả năng đồng bộ hóa. Sản phẩm đặc biệt phù hợp cho các máy móc và dây chuyền sản xuất trong ngành công nghiệp OEM như máy dệt, máy đóng gói, máy công cụ, robot công nghiệp và các hệ thống vận chuyển yêu cầu điều khiển chuyển động phức tạp.
