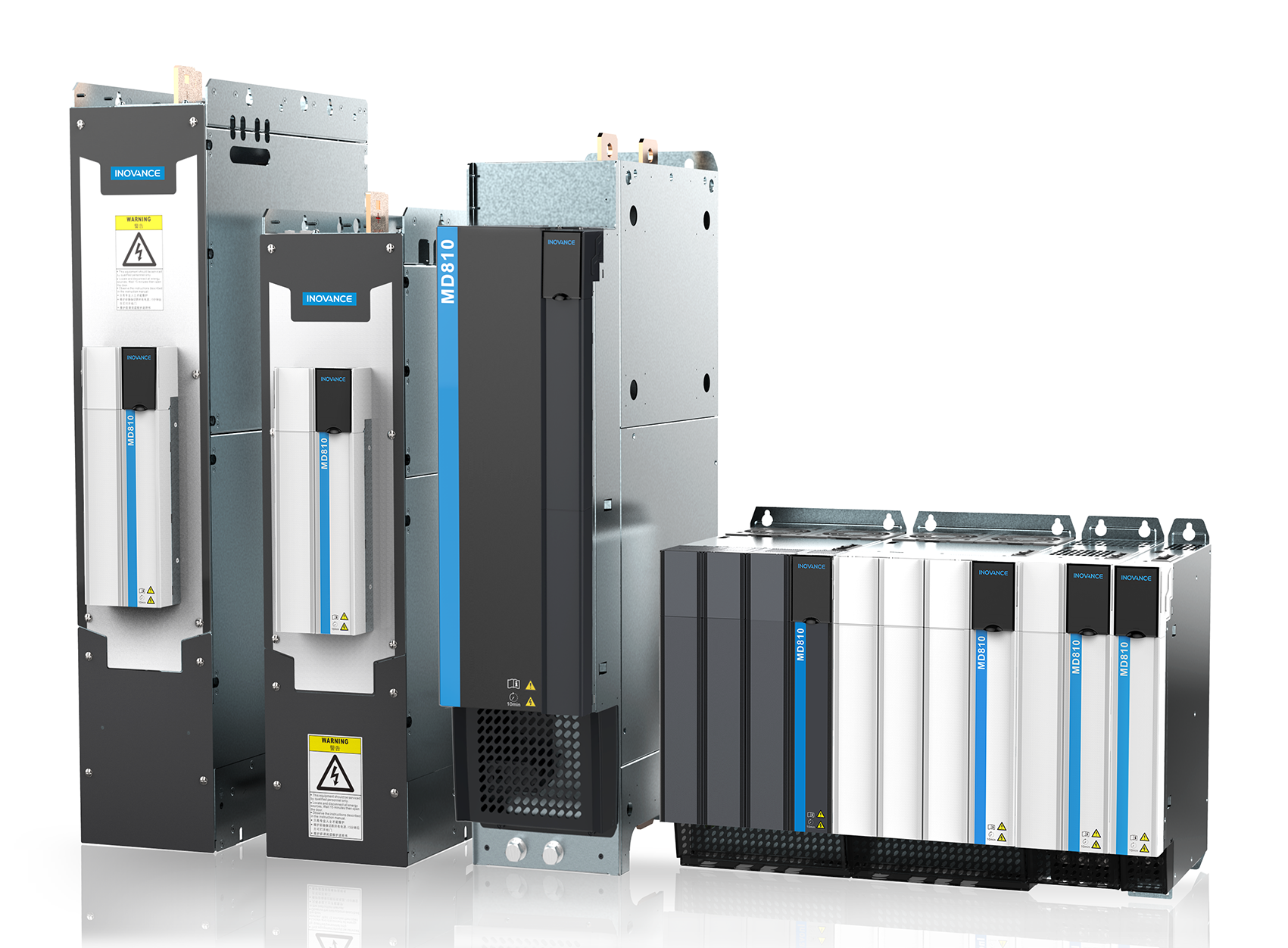

Biến tần tiêu chuẩn Inovance MD810-50M4T37G531-INT thuộc thế hệ mới của hệ thống truyền động đa trục điện áp thấp từ Inovance, tiên phong phá vỡ các rào cản công nghệ và thế độc quyền thị trường quốc tế trong lĩnh vực này. Sản phẩm này tạo tiền lệ cho việc ứng dụng các giải pháp servo đa trục trong ngành công nghiệp OEM của Trung Quốc và toàn cầu.
MD810-50M4T37G531-INT có khả năng kết nối linh hoạt với PLC AM610 hoặc H3U thông qua bus tốc độ cao, cho phép thực hiện cấu hình, điều khiển và giám sát trong cùng một mạng. Thiết bị tương thích hoàn hảo với cả động cơ servo đồng bộ và không đồng bộ, đồng thời được trang bị bộ mã hóa tuyệt đối 23-bit, nâng cao đáng kể hiệu suất và độ chính xác của các ứng dụng truyền động biến tần.
| Cấp điện áp (V) | Ba pha AC 380 V đến 480 V |
| Công suất (kW) | 37 |
| Dòng điện ngõ vào (A) | 90 |
| Dòng điện ngõ ra (A) | 75 |
| Kích thước (mm) | 100 (Rộng) x 400 (Cao) x 305 (Sâu) |
| Chế độ điều khiển | Động cơ không đồng bộ: V/f, SVC, FVC; Động cơ đồng bộ: SVC, FVC |
| Tần số ngõ ra tối đa | 599 Hz |
| Chức năng an toàn | STO SIL3 |
| Động cơ đồng bộ | Hỗ trợ |
| Động cơ không đồng bộ | Hỗ trợ |
| Động cơ từ trở | Không hỗ trợ |
| Điều khiển lực căng | Hỗ trợ |
| Chức năng vị trí | Hỗ trợ |
| Đồng bộ tốc độ | Không hỗ trợ |
| Đồng bộ vị trí | Không hỗ trợ |
| Chia sẻ tải | Không hỗ trợ |
| Điều khiển bù tải | Không hỗ trợ |
| Cảm biến nhiệt độ động cơ | Hỗ trợ PT100 và PT1000 qua AI1 |
| Chức năng duy trì khi sụt áp | Hỗ trợ |
| Ngắn mạch điện từ | Hỗ trợ |
| Chức năng phanh | Hỗ trợ |
| Vòng kín hoàn toàn | Điều khiển vòng kín kép ABZ + SSI |
| Lập trình | Không hỗ trợ |
| Nguồn cấp 24 V độc lập | Hỗ trợ |
| Biến tần AC hai/bốn góc phần tư | Hai góc phần tư |
| Độ chính xác ổn định tốc độ | V/f: ±1.0% SVC: ±0.5% FVC: ±0.02% |
| Độ chính xác điều khiển mô-men xoắn | SVC: ±5% (trên 10 Hz) FVC: ±3% |
| Mô-men khởi động | SVC: 0.25 Hz/150% FVC: 0 Hz/180% |
| Khả năng quá tải | 1 giờ ở 115% tải định mức; 1 phút ở 150% tải định mức; 2 giây ở 178% tải định mức |
| Tần số sóng mang | V/f: 0.8 kHz đến 12 kHz; SVC, FVC: 2 kHz đến 12 kHz; Tần số sóng mang được điều chỉnh tự động theo nhiệt độ tản nhiệt. |
| Đầu vào số (DI) | 2 (DI1 đến DI2) |
| Đầu vào xung tốc độ cao (HDI) | 1 (đầu vào xung 100 kHz qua DIO1) |
| Đầu ra số (DO) | Không hỗ trợ |
| Đầu ra xung tốc độ cao (HDO) | 1 (đầu ra xung 100 kHz qua DIO2) |
| Đầu vào/ra số (DI/DO) | 2 (DIO1 đến DIO2) |
| Rơ-le | 1 (bao gồm tiếp điểm NO/NC) |
| Đầu vào analog (AI) | 2 (AI1: 0 V đến 10 V, -10 V đến +10 V; AI2: 0 V đến 10 V, 0 mA đến 20 mA) |
| Đầu ra analog (AO) | 1 (hỗ trợ ngõ ra dòng 0 mA đến 20 mA hoặc ngõ ra điện áp 0 V đến 10 V) |
| Ngõ ra +24 V | Hỗ trợ |
| Ngõ ra +10 V | Hỗ trợ |
| Bộ hãm (B) | Không hỗ trợ |
| Cực Bus dương và âm | Hỗ trợ |
| Cuộn kháng DC (-T) | Hỗ trợ |
| Tủ phân phối nguồn phụ (A) | Không hỗ trợ |
| Cuộn kháng ngõ ra AC (-L) | Không hỗ trợ |
| Số khe cắm mở rộng | Không hỗ trợ |
| EtherCAT | Giao diện tích hợp |
| Ethernet/IP | Không hỗ trợ |
| PROFINET | Không hỗ trợ |
| PROFIBUS DP | Không hỗ trợ |
| Modbus TCP | Không hỗ trợ |
| Modbus ASCII | Không hỗ trợ |
| Modbus-RTU | Không hỗ trợ |
| CANopen | Giao diện tích hợp |
| CANlink | Giao diện tích hợp |
| Bộ mã hóa ABZ | Giao diện tích hợp |
| Bộ mã hóa Resolver | Không hỗ trợ |
| Bộ mã hóa Inovance 23-bit | Giao diện tích hợp |
| Bộ mã hóa Sin-Cos | Giao diện tích hợp |
| Bộ mã hóa SSI | Giao diện tích hợp |
| Card mở rộng I/O | Không hỗ trợ |
| Card lập trình (chỉ hỗ trợ cho các model trên 4T) | Không hỗ trợ |
| Card mở rộng định vị | Không hỗ trợ |
Lưu ý: Bảng điều khiển vận hành cục bộ không hỗ trợ kết nối bên ngoài. Nếu cần kết nối bên ngoài, vui lòng chọn bảng điều khiển vận hành gắn ngoài.
| Bảng điều khiển LCD gắn ngoài | SOP-20-810 |
| Giá lắp bảng điều khiển LCD gắn ngoài | Không hỗ trợ |
| Bảng điều khiển LED gắn ngoài | Không hỗ trợ |
| Giá lắp bảng điều khiển LED gắn ngoài | Không hỗ trợ |
| Cáp kết nối bảng điều khiển gắn ngoài | C45590-GNCN-C25003 (3 m) |
| Giá lắp xuyên lỗ | MD810-AZJ50M-W2 |
| Giá đỡ che chắn EMC | MD810-PBJ50M-W2 |
| Thanh ray lắp đặt | Không hỗ trợ |
| Thanh cái đồng ngõ ra UVW | Không hỗ trợ |
| Xếp hạng EMC | Bộ lọc C3 tích hợp |
| Chứng nhận an toàn | CE, UL(cUL), EAC, STO |
| Cấp bảo vệ IP | IP20 |
| Nhiệt độ | -10°C đến +50°C (Yêu cầu giảm công suất khi nhiệt độ từ 40℃ đến 50℃.) |
| Độ ẩm | 5% đến 95% RH, không ngưng tụ |
| Khả năng chống rung | Dưới 5.88 m/s² (0.6 g) |
| Độ cao | Tối đa 3000m. Đối với độ cao trên 1000m, giảm 1% công suất cho mỗi 100 m tăng thêm. |
| Chế độ lắp đặt | Lắp đặt mặt sau Lắp đặt xuyên lỗ |
| Phát triển thứ cấp | Không hỗ trợ |
| Quạt có thể bảo trì | Hỗ trợ |
| Đầu nối có thể cắm | Hỗ trợ |
| Sao lưu thông số | Hỗ trợ |
| Tháo lắp | Không hỗ trợ lắp đặt trên thanh ray DIN. |
Biến tần đa trục Inovance MD810-50M4T37G531-INT với khả năng điều khiển động cơ đồng bộ và không đồng bộ cùng bộ mã hóa tuyệt đối 23-bit, là giải pháp lý tưởng cho các ngành công nghiệp đòi hỏi độ chính xác và khả năng đồng bộ cao. Sản phẩm đặc biệt phù hợp cho các ứng dụng trong ngành OEM như máy đóng gói, máy dệt, máy in, máy công cụ và các dây chuyền sản xuất tự động có nhiều trục chuyển động.
Khả năng kết nối mạnh mẽ với PLC qua bus tốc độ cao và tích hợp các giao thức truyền thông như EtherCAT, CANopen cho phép MD810-50M4T37G531-INT dễ dàng tích hợp vào các hệ thống điều khiển phức tạp, mang lại hiệu quả vận hành tối ưu và giảm thiểu chi phí.
