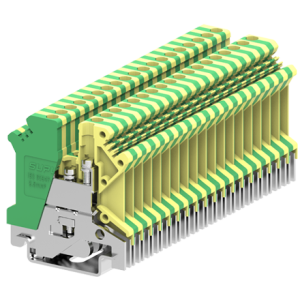

Cầu đấu dây tiếp địa SUPU 303903 là một giải pháp kết nối đất an toàn và đáng tin cậy cho hệ thống điện công nghiệp. Sử dụng công nghệ kết nối bắt vít tiêu chuẩn, sản phẩm đảm bảo độ bền cơ học cao và kết nối điện ổn định, thiết yếu cho chức năng tiếp địa bảo vệ. Với vật liệu cách điện PA66 chất lượng cao và các tiếp điểm bằng hợp kim đồng mạ Niken, cầu đấu SUPU 303903 mang lại khả năng cách điện vượt trội và chống ăn mòn hiệu quả trong môi trường công nghiệp. Sản phẩm được thiết kế để tuân thủ các tiêu chuẩn an toàn, đảm bảo hiệu suất hoạt động ổn định và an toàn cho hệ thống điện.
| Thông số | Giá trị |
| Mã SUPU | 303903 |
| Chiều rộng | 5.1mm |
| Số cấp | 1 |
| Số kết nối | 2 |
| Phương pháp kết nối | Kết nối bắt vít |
| Cấp độ bảo vệ | IP20 |
| Vật liệu cách điện | PA66 |
| Nhóm vật liệu cách điện | Ⅰ |
| Vật liệu tiếp điểm | Hợp kim đồng |
| Lớp mạ tiếp điểm | Mạ Niken |
| Nhiệt độ môi trường (vận hành) | -40℃～105℃ |
| Nhiệt độ môi trường (lắp đặt) | -5℃～70℃ |
| Nhiệt độ môi trường (lưu trữ) | -25℃～60℃ |
| Độ ẩm cho phép (lưu trữ/vận chuyển) | 30%～70% |
| Loại sản phẩm | Cầu đấu tiếp địa |
| Thông số | Giá trị |
| Dòng điện định mức (IEC) | Không áp dụng |
| Điện áp định mức (IEC) | 800V |
| Cấp quá điện áp | Ⅲ |
| Mức độ ô nhiễm | 3 |
| Điện áp xung định mức | 8kV |
| Dòng điện định mức (UL) | Không áp dụng |
| Điện áp định mức (UL) | 600V |
| Tiết diện dây cứng | 0.2-4mm² |
| Tiết diện dây mềm | 0.2-2.5mm² |
| Tiết diện dây mềm, có đầu cos | 0.25-2.5mm² |
| Tiêu chuẩn vít kẹp | M3 |
| Lực siết vít kẹp | 0.6-0.8N.m |
| Tiêu chuẩn vít cố định | Không áp dụng |
| Lực siết vít cố định | Không áp dụng |
| Chiều dài tuốt dây | 8mm |
| Nhóm sử dụng | B/C |
| Tiết diện dây định mức (AWG) | 28-12AWG |
Cầu đấu tiếp địa SUPU 303903 là lựa chọn lý tưởng cho các ứng dụng yêu cầu kết nối an toàn cho hệ thống tiếp địa trong tủ bảng điện công nghiệp, tủ điều khiển, hệ thống tự động hóa và các thiết bị điện khác. Sản phẩm phù hợp để thi công trong môi trường công nghiệp có nhiệt độ hoạt động rộng từ -40℃ đến 105℃, đảm bảo khả năng vận hành ổn định ngay cả trong điều kiện khắc nghiệt. Để đảm bảo an toàn tối đa và hiệu suất kết nối, cần tuân thủ đúng tiêu chuẩn lực siết vít kẹp (0.6-0.8N.m) và chiều dài tuốt dây (8mm) theo khuyến nghị của nhà sản xuất. Việc sử dụng đúng tiết diện dây dẫn (cứng 0.2-4mm², mềm 0.2-2.5mm²) cũng là yếu tố quan trọng để đảm bảo an toàn điện và độ bền của hệ thống tiếp địa.
