Cầu đấu nối đất dạng vít SUPU 316993 là một giải pháp kết nối tiếp địa mạnh mẽ và an toàn, được thiết kế đặc biệt cho các ứng dụng trong tủ điện công nghiệp. Với phương pháp kết nối bằng vít, sản phẩm đảm bảo độ bền cơ học cao và sự ổn định của kết nối điện, ngay cả trong môi trường rung động.
SUPU 316993 sử dụng vật liệu cách điện PA66 chất lượng cao, cung cấp khả năng cách điện tuyệt vời và chịu nhiệt độ hoạt động rộng từ -40℃ đến 105℃. Các tiếp điểm bằng đồng được mạ thiếc giúp tối ưu hóa khả năng dẫn điện, chống ăn mòn và giảm thiểu điện trở tiếp xúc. Cầu đấu này đạt cấp bảo vệ IP20, bảo vệ khỏi bụi và sự tiếp xúc ngón tay, đồng thời đáp ứng các tiêu chuẩn an toàn IEC 800V và UL 600V, khẳng định độ tin cậy và hiệu suất cho hệ thống tiếp địa trong mọi ứng dụng công nghiệp.
| Mô tả | Giá trị |
| Mã SUPU | 316993 |

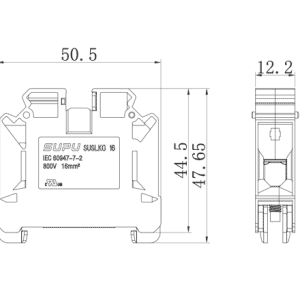

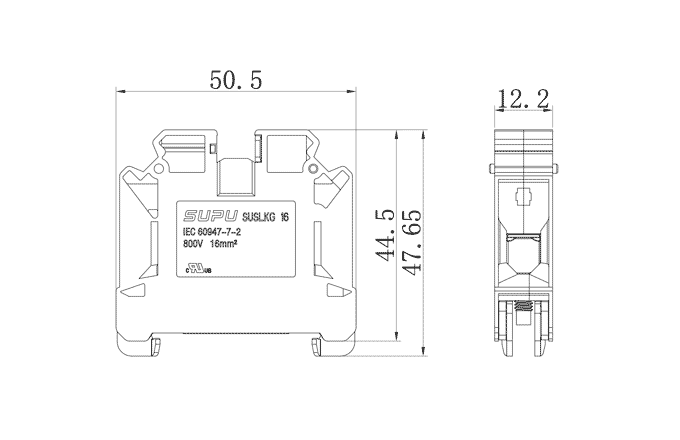

| Chiều rộng | 12.2mm |
| Số tầng | 1 |
| Số điểm kết nối | 2 |
| Phương pháp kết nối | Screw connection (Kết nối vít) |
| Cấp bảo vệ | IP20 |
| Vật liệu cách điện | PA66 |
| Nhóm vật liệu cách điện | Ⅰ |
| Vật liệu tiếp điểm | Copper (Đồng) |
| Lớp mạ tiếp điểm | Sn, Plated (Mạ Thiếc) |
| Nhiệt độ môi trường (vận hành) | -40℃～105℃ |
| Nhiệt độ môi trường (lắp ráp) | -5℃～70℃ |
| Nhiệt độ môi trường (lưu trữ) | -25℃～60℃ |
| Độ ẩm cho phép (lưu trữ/vận chuyển) | 30%～70% |
| Loại sản phẩm | Ground terminal (Cầu đấu nối đất) |
| Mô tả | Giá trị |
| Dòng định mức IEC | / |
| Điện áp định mức IEC | 800V |
| Cấp quá áp | Ⅲ |
| Mức độ ô nhiễm | 3 |
| Điện áp xung định mức | 8kV |
| Dòng định mức UL | / |
| Điện áp định mức UL | 600V |
| Tiết diện dây dẫn cứng | 0.2-25mm² |
| Tiết diện dây dẫn mềm | 0.2-16mm² |
| Tiết diện dây dẫn mềm, có đầu cos | 0.5-16mm² |
| Thông số vít kẹp | M5 |
| Lực siết vít kẹp | 2.0-2.5N.m |
| Thông số vít cố định | / |
| Chiều dài bóc vỏ dây | 12-13mm |
| Nhóm sử dụng | B/C |
| Tiết diện định mức (AWG) | 10-4AWG |
Cầu đấu nối đất dạng vít SUPU 316993 là lựa chọn lý tưởng cho việc tiếp địa trong các tủ bảng điện công nghiệp, hệ thống điều khiển tự động hóa, và các ứng dụng điện khác đòi hỏi độ tin cậy cao. Với khả năng chịu nhiệt độ môi trường rộng và cấp bảo vệ IP20, sản phẩm này có thể hoạt động ổn định trong nhiều điều kiện công nghiệp khác nhau. Khi thi công, cần đảm bảo lực siết vít kẹp đúng dải 2.0-2.5N.m và chiều dài bóc vỏ dây 12-13mm để tối ưu hóa kết nối điện, tránh hiện tượng quá nhiệt hoặc lỏng lẻo gây mất an toàn.
