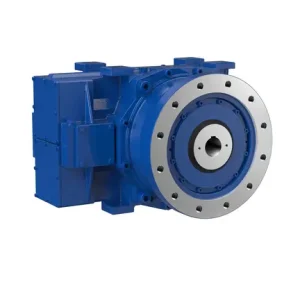

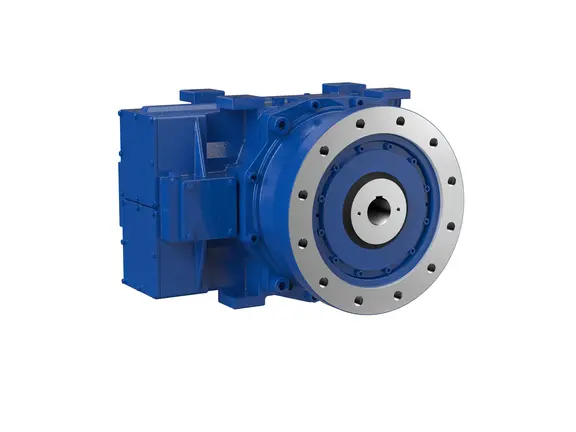

Hộp Giảm Tốc Máy Đùn Sumitomo PARAMAX® SEB Series (Extruder Drives)

Công ty TNHH Kỹ Thương Việt Trung (Việt Trung Techcom) là đại diện ủy quyền phân phối dòng Hộp giảm tốc PARAMAX® SEB Series của hãng Sumitomo Drive Technologies. Được thiết kế và tối ưu hóa đặc biệt dành riêng cho máy đùn (Extruders), thiết bị tích hợp cụm ổ bi chặn siêu lớn giúp hấp thụ hoàn toàn lực đẩy ngược từ trục vít, bảo vệ tuyệt đối hệ thống bánh răng cốt lõi.

PARAMAX® SEB - "Tấm Khiên" Tuyệt Đối Chống Lực Đẩy Máy Đùn

Đặc thù lớn nhất của nguyên lý ép đùn (nhựa, cao su, thực phẩm) là quá trình nén nguyên liệu qua khuôn sẽ sinh ra một lực đẩy ngược dọc trục (Thrust Load) cực kỳ dữ dội dội thẳng về phía hộp số. PARAMAX® SEB Series giải quyết triệt để bài toán này bằng cách sử dụng một trục tốc độ thấp dạng rỗng (exclusive hollow low speed shaft) kết hợp cùng cụm ổ trục chặn khổng lồ được tích hợp ngay bên trong vỏ máy.

3 Ưu thế cơ học định hình tiêu chuẩn máy đùn của SEB Series:

• Cấu hình 3 cấp độ Thrust Load (3 Different Thrust Load Types): Thay vì một thiết kế dùng chung gây lãng phí, Sumitomo cho phép kỹ sư lựa chọn 3 dải ổ bi chặn: Tải nhẹ (Light), Tải trung bình (Medium), và Tải nặng (Heavy). Điều này giúp tối ưu hóa chi phí đầu tư dựa trên đường kính trục vít (screw diameter) và áp suất đùn thực tế của từng nhà máy.
• Bánh răng góc áp lực 25° (High Strength Gears): Kế thừa DNA từ dòng Paramax 9000, SEB sử dụng biên dạng bánh răng 25° tạo ra phần chân răng (dedendum) dày hơn đáng kể. Cơ cấu này cung cấp khả năng chịu tải trọng cực cao, chống lại các cú sốc tải (strong impact loads) thường xuyên xảy ra khi máy đùn khởi động lạnh (Cold start) lúc nguyên liệu chưa nóng chảy hoàn toàn.
• Kết cấu gọn gàng & Đồng bộ: Việc tích hợp cụm vòng bi chặn lực đẩy vào thẳng lớp vỏ máy (Case) có độ cứng siêu cao giúp tiết kiệm đáng kể không gian chiều dài dây chuyền, loại bỏ sự cần thiết của các cụm gối đỡ chặn (Thrust block) rời cồng kềnh bên ngoài.

Hướng Dẫn Đọc Mã Ký Hiệu Hộp Số PARAMAX® SEB

Để quy chuẩn hóa việc đặt hàng vật tư cho máy đùn nhựa, mã danh pháp của Sumitomo SEB quy định cực kỳ rõ ràng về Frame size (Kích cỡ) và Cấp độ chịu lực đẩy (L, M, H).

Ví dụ mã đặt hàng chuẩn: SEB 050 - M - 14

Danh Sách Mã Đặt Hàng Hộp Giảm Tốc PARAMAX SEB Series

Sự khác biệt cốt lõi khi lên cấu hình cho dòng SEB là phải xác định đúng mã cấp độ Ổ bi chặn lực đẩy (Thrust Bearing). Đội ngũ Việt Trung Techcom đã phân rã hệ thống thành bảng mã PO chi tiết dưới đây dựa trên 3 phân khúc tải trọng:

Cấu hình Tải Nhẹ & Trung Bình (Light - L / Medium - M Thrust)

Ứng dụng cho máy ép đùn thực phẩm, ép đùn nhựa PVC biên dạng nhỏ, áp suất buồng nén ở mức tiêu chuẩn.

Cấu hình Siêu Tải Trọng (Heavy Thrust - H)

Bắt buộc sử dụng cho máy đùn cao su, máy đùn ống HDPE cỡ lớn, máy tạo hạt (Pelletizer) có đường kính trục vít lớn và áp suất dội ngược khổng lồ.

(Ghi chú: Lõi trục rỗng (Hollow shaft) của hộp số SEB được gia công then hoa (Spline) hoặc then cài tiêu chuẩn để cắm trực tiếp trục vít của máy đùn. Quý khách vui lòng cung cấp bản vẽ cốt trục vít để Việt Trung Techcom đối chiếu dung sai).

Tính Toán Sizing Máy Đùn Chuẩn Xác

Nếu tính toán sai lực đẩy dọc trục (Thrust load), cụm vòng bi và vỏ hộp số máy đùn có thể bị xé toạc chỉ sau vài tuần vận hành. Lựa chọn Việt Trung Techcom làm đối tác, quý nhà máy sẽ được đảm bảo:

1. Dịch vụ tính toán Thrust Load chuyên sâu: Kỹ sư của chúng tôi sẽ áp dụng công thức vật lý dựa trên Đường kính trục vít (Screw Diameter) và Áp suất khuôn đùn cực đại (Max Extrusion Pressure) để tính ra lực đẩy Newton (N) thực tế. Từ đó chỉ định chính xác cấu hình ổ bi L, M hay H.
2. Thiết kế Drop-in thay thế máy đùn cũ: Đối với các dây chuyền ép đùn của Châu Âu hay Đài Loan đã xuống cấp, chúng tôi cung cấp giải pháp gia công mâm đế chuyển đổi (Baseplate) để lắp ráp trọn bộ PARAMAX SEB tương thích 100% với chiều cao tâm trục (Center height) cũ.
3. Tích hợp hệ thống làm mát ngoại vi: Máy đùn sinh nhiệt rất lớn. Chúng tôi hỗ trợ tư vấn lắp đặt thêm bộ trao đổi nhiệt dầu-nước (Oil-Water Heat Exchanger) hoặc quạt tản nhiệt khí động học, kèm bảo hành 24 tháng chính hãng.

Câu Hỏi Thường Gặp Về PARAMAX® SEB Series (Extruder Drives)

Tại sao không dùng hộp số tải nặng Paramax 9000 thông thường cho máy đùn mà bắt buộc phải dùng dòng SEB?

Hộp giảm tốc tiêu chuẩn (như Paramax 9000) được thiết kế chủ yếu để chịu tải trọng hướng kính (Radial load) dội xuống từ xích hoặc dây đai.Chúng không được trang bị ổ bi chặn siêu lớn, do đó nếu dùng cho máy đùn, lực đẩy ngược (Thrust load) từ trục vít sẽ truyền thẳng vào bộ nhông gây phá hủy hộp số. Dòng SEB giải quyết điều này bằng cụm Optimized Thrust Bearing tích hợp chuyên biệt để hấp thụ hoàn toàn lực đẩy đó.

Làm sao để biết tôi cần chọn ổ bi chặn loại Light, Medium hay Heavy cho máy đùn?

Việc lựa chọn phụ thuộc trực tiếp vào đường kính trục vít (Screw Diameter) và áp suất làm việc của vật liệu đùn (Nhựa PVC, PE hay Cao su).Vật liệu càng cứng, áp suất nén qua khuôn càng cao thì lực đẩy dội ngược lại càng lớn, khi đó bạn bắt buộc phải chỉ định mã "H" (Heavy Thrust) để vỏ hộp số và cụm bi không bị xé rách dưới tải trọng tức thời.

Tính năng bánh răng góc áp lực 25° của SEB có tác dụng gì trong ngành nhựa?

Trong các nhà máy nhựa, hiện tượng kẹt trục vít do gia nhiệt chưa đủ (Cold starts) diễn ra rất thường xuyên. Bánh răng góc áp lực 25° cung cấp phần chân răng (dedendum) dày hơn và bền bỉ hơn rất nhiều so với bánh răng 20 độ tiêu chuẩn.Nhờ đó, nó chịu được các cú sốc tải cực đại (strong impact loads) khi trục vít bị kẹt mà không gây gãy mẻ bánh răng.
