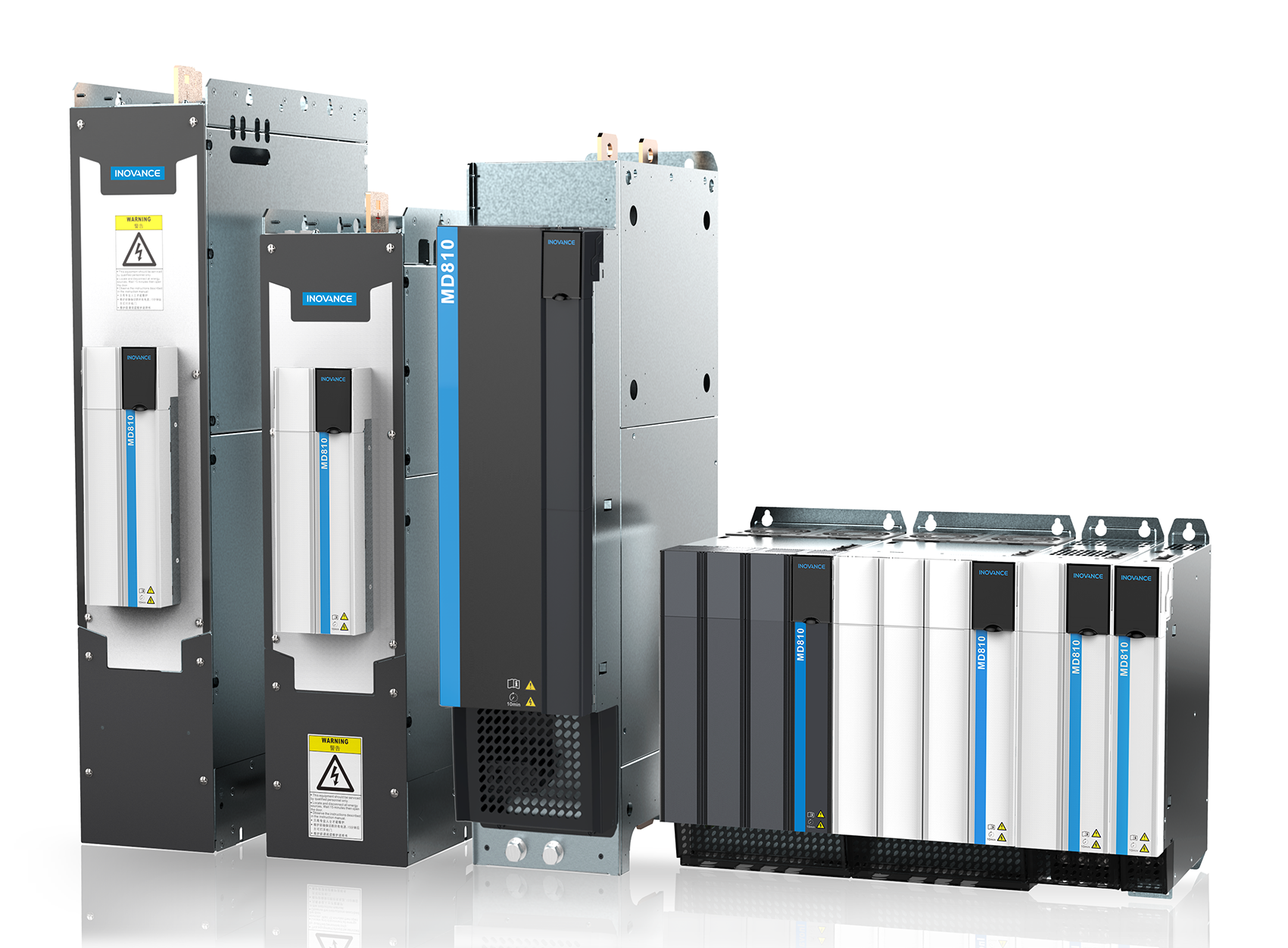

Module biến tần đa trục Inovance MD810-50M4TD7.5G201-INT là một hệ thống truyền động xoay chiều tiêu chuẩn thế hệ mới, chuyên biệt cho các ứng dụng đa trục công suất thấp. Sản phẩm này của Inovance đã mở đường cho việc phá vỡ các rào cản công nghệ và thế độc quyền thị trường quốc tế trong lĩnh vực hệ thống truyền động đa trục, thiết lập một tiền lệ quan trọng cho các giải pháp servo đa trục trong ngành công nghiệp OEM. Với khả năng kết nối trực tiếp với PLC AM610 hoặc H3U thông qua bus tốc độ cao, MD810 cho phép vận hành, điều khiển và giám sát hiệu quả trong cùng một mạng lưới. Thiết bị này tương thích rộng rãi với cả động cơ servo đồng bộ và không đồng bộ, đồng thời được trang bị bộ mã hóa tuyệt đối 23-bit, giúp nâng cao đáng kể độ chính xác và hiệu suất điều khiển tần số biến đổi.
| Cấp điện áp (V) | Ba pha AC 380 V đến 480 V |
| Công suất (kW) | 7.5 |
| Dòng điện đầu vào (A) | 44 |
| Dòng điện đầu ra (A) | 17 |
| Kích thước (mm) | 100 (Rộng) x 400 (Cao) x 305 (Sâu) |
| Chế độ điều khiển | Động cơ không đồng bộ: V/f, SVC, FVC; Động cơ đồng bộ: SVC, FVC |
| Tần số đầu ra tối đa | 599 Hz |
| Chức năng an toàn | STO SIL3 |
| Động cơ đồng bộ | Hỗ trợ |
| Động cơ không đồng bộ | Hỗ trợ |
| Động cơ từ trở | Không hỗ trợ |
| Điều khiển lực căng | Hỗ trợ |
| Chức năng định vị | Hỗ trợ |
| Đồng bộ tốc độ | Không hỗ trợ |
| Đồng bộ vị trí | Không hỗ trợ |
| Phân phối tải | Không hỗ trợ |
| Điều khiển Droop | Không hỗ trợ |
| Cảm biến nhiệt độ động cơ | PT100 và PT1000 được hỗ trợ bởi AI1 |
| Vượt qua sụt áp | Hỗ trợ |
| Ngắt mạch điện từ | Hỗ trợ |
| Chức năng phanh | Hỗ trợ |
| Vòng lặp kín hoàn toàn | Không hỗ trợ |
| Lập trình | Không hỗ trợ |
| Nguồn cấp 24 V độc lập | Hỗ trợ |
| Truyền động AC hai/bốn góc phần tư | Hai góc phần tư |
| Độ chính xác ổn định tốc độ | V/f: ±1.0% SVC: ±0.5% FVC: ±0.02% |
| Độ chính xác điều khiển mô-men xoắn | SVC: ±5% (trên 10 Hz) FVC: ±3% |
| Mô-men khởi động | SVC: 0.25 Hz/150% FVC: 0 Hz/180% |
| Khả năng quá tải | 1 giờ ở 115% tải định mức; 1 phút ở 150% tải định mức; 2 giây ở 178% tải định mức |
| Tần số sóng mang | V/f: 0.8 kHz đến 12 kHz; SVC, FVC: 2 kHz đến 12 kHz; Tần số sóng mang được điều chỉnh tự động theo nhiệt độ tản nhiệt. |
| DI | 2 (Một DI1 cho mỗi trục) |
| HDI | 1 (Đầu vào xung 100 kHz qua DIO1) |
| DO | Không hỗ trợ |
| HDO | Không hỗ trợ |
| DI/DO | 2 (Một DIO1 cho mỗi trục) |
| Rơ le | 1 (bao gồm tiếp điểm NO/NC; Trục 1 và trục 2 chia sẻ một rơ le.) |
| AI | 2 (Một AI1 cho mỗi trục; AI1: 0 V đến 10 V, -10 V đến +10 V, 0 mA đến 20 mA) |
| AO | Không hỗ trợ |
| Đầu ra +24 V | Hỗ trợ |
| Đầu ra +10 V | Hỗ trợ |
| Bộ hãm (B) | Không hỗ trợ |
| Cực bus dương và âm | Hỗ trợ |
| Cuộn kháng DC (-T) | Hỗ trợ |
| Tủ phân phối điện phụ (A) | Không hỗ trợ |
| Cuộn kháng đầu ra AC (-L) | Không hỗ trợ |
| Số khe cắm mở rộng | Không hỗ trợ |
| EtherCAT | Không hỗ trợ |
| Ethernet/IP | Không hỗ trợ |
| PROFINET | Không hỗ trợ |
| PROFIBUS DP | Không hỗ trợ |
| Modbus TCP | Không hỗ trợ |
| Modbus ASCII | Không hỗ trợ |
| Modbus-RTU | Giao diện tích hợp |
| CANopen | Giao diện tích hợp |
| CANlink | Giao diện tích hợp |
| Bộ mã hóa ABZ | Giao diện tích hợp |
| Resolver | Không hỗ trợ |
| Bộ mã hóa Inovance 23-bit | Không hỗ trợ |
| Bộ mã hóa Sin-Cos | Không hỗ trợ |
| Bộ mã hóa SSI | Không hỗ trợ |
| Card mở rộng I/O | Không hỗ trợ |
| Card lập trình (chỉ hỗ trợ cho các model trên 4T) | Không hỗ trợ |
| Card mở rộng định vị | Không hỗ trợ |
| Bảng điều khiển LCD gắn ngoài | SOP-20-810 |
| Khung gắn bảng điều khiển LCD gắn ngoài | Không hỗ trợ |
| Bảng điều khiển LED gắn ngoài | Không hỗ trợ |
| Khung gắn bảng điều khiển LED gắn ngoài | Không hỗ trợ |
| Cáp kết nối bảng điều khiển gắn ngoài | C45590-GNCN-C25003 (3 m) |
| Khung gắn xuyên lỗ | MD810-AZJ50M-W2 |
| Khung chắn EMC | MD810-PBJ50M-W2 |
| Thanh dẫn hướng gắn | Không hỗ trợ |
| Thanh cái đồng đầu ra UVW | Không hỗ trợ |
| Tiêu chuẩn EMC | Bộ lọc tích hợp C3 |
| Chứng nhận an toàn | CE, STO, EAC |
| Cấp độ bảo vệ IP | IP20 |
| Nhiệt độ | -10°C đến +50°C (Cần giảm tải khi nhiệt độ từ 40°C đến 50°C.) |
| Độ ẩm | 5% đến 95% RH, không ngưng tụ |
| Khả năng chống rung | Dưới 5.88 m/s² (0.6 g) |
| Độ cao | Tối đa 3000m. Đối với độ cao trên 1000m, giảm tải 1% cho mỗi 100 m tăng thêm. |
| Chế độ lắp đặt | Gắn trên tấm nền Gắn xuyên lỗ |
| Phát triển thứ cấp | Không hỗ trợ |
| Quạt có thể bảo trì | Hỗ trợ |
| Thiết bị đầu cuối có thể tháo rời | Hỗ trợ |
| Sao lưu thông số | Hỗ trợ |
| Tháo lắp | Không hỗ trợ lắp đặt trên thanh ray DIN. |
Module biến tần đa trục Inovance MD810-50M4TD7.5G201-INT được thiết kế đặc biệt cho các giải pháp servo đa trục trong ngành công nghiệp OEM, nơi yêu cầu sự đồng bộ và chính xác cao. Khả năng tích hợp liền mạch với các PLC của Inovance qua bus tốc độ cao giúp đơn giản hóa việc vận hành và điều khiển. Với sự hỗ trợ cho cả động cơ đồng bộ và không đồng bộ cùng bộ mã hóa tuyệt đối 23-bit, MD810 lý tưởng cho các máy móc cần điều khiển chuyển động phức tạp, như máy đóng gói, máy in, máy dệt, robot công nghiệp nhỏ và các dây chuyền sản xuất tự động yêu cầu độ chính xác cao và an toàn vận hành (STO SIL3).
