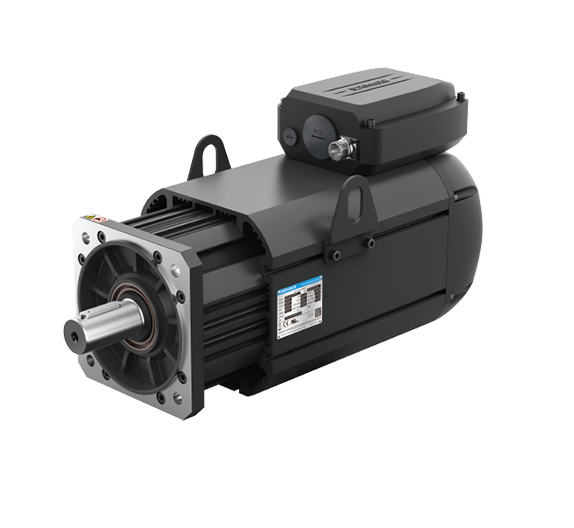

Dòng động cơ MEG20/MEG23 của Inovance đại diện cho thế hệ động cơ đồng bộ nam châm vĩnh cửu ba pha mới, được thiết kế đặc biệt cho các nền tảng servo thủy lực. Với công nghệ tiên tiến, động cơ này là lựa chọn tối ưu cho các máy ép phun, máy ép thủy lực và máy đùn định hình, nơi yêu cầu độ chính xác, hiệu suất cao và độ tin cậy vượt trội.
Điểm nổi bật của động cơ Inovance MEG20-29D17CD-A3A1F-K-INT là khả năng làm mát bằng quạt độc lập, giúp duy trì nhiệt độ ổn định trong quá trình vận hành liên tục. Cuộn dây stato được tích hợp cảm biến PT1000 cho chức năng bảo vệ nhiệt độ hiệu quả, trong khi cấu trúc rotor tích hợp cải thiện đáng kể khả năng chống khử từ, đảm bảo tuổi thọ và hiệu suất lâu dài của động cơ. Khi kết hợp với các bộ truyền động dòng ES680 của Inovance, động cơ MEG20 tạo thành một hệ thống truyền động toàn diện, mang lại hiệu suất vượt trội, tiết kiệm năng lượng và giảm thiểu tiếng ồn trong sản xuất.
| Công suất định mức (kW) | 28.1 |
| Mô-men xoắn định mức (N·m) | 158 |
| Tốc độ định mức (vòng/phút) | 1700 |
| Tốc độ tối đa (vòng/phút) | 2850 |
| Tần số định mức (Hz) | - |
| Mô-men xoắn tối đa (N·m) | 113.3 |
| Cấp điện áp (V) | 380 |
| Chứng nhận | CE UL/cUL |
| Hiệu suất điểm định mức (%) | 94.2 |
| Dòng điện định mức (A) | 45.5 |
| Điện áp cung cấp (VDC)±10% | 112.5 |
| Có/Không phanh | - |
| Dòng điện tối đa (A) | - |
| Hệ số quá tải | - |
| Mô-men quán tính Rotor (kg·cm²) | 194 |
| Hệ số mô-men xoắn (N·m/A) | - |
| Số cực động cơ | - |
| Điện trở pha ở 20℃ (mΩ) | - |
| Cấu hình tiêu chuẩn bảo vệ nhiệt | - |
| Hằng số mô-men xoắn ở 20℃ (N·m/A) | - |
| Độ phân giải Encoder | - |
| Hệ số nhiệt độ suất điện động ngược (V/krpm) | - |
| Mô-men xoắn hãm (N·m) | - |
| Dòng điện hãm (A) | - |
| Cấp cách điện | - |
| Phương pháp làm mát | - |
| Cấp bảo vệ | - |
| Phương pháp kết nối | - |
| Phương pháp lắp đặt | - |
| Rung động hướng tâm tối đa | 206 |
| Rung động hướng trục tối đa | 58.5 |
| Điện trở cách điện | 8 |
| Điện áp cách điện | 2.4 |
| Loại quạt | 5.4 |
| Công suất quạt (W) | - |
| Điện áp quạt (V) | 3.5 |
| Tần số quạt (Hz) | - |
| Số cực động cơ (2p) | F |
| Giới hạn PTC tích hợp | Fan cooling |
| Điện trở KTY ở 10℃ đến 30℃ | IP54 |
| Chế độ kết nối cuộn dây | - |
| Điện trở KTY ở 10℃~30℃ | - |
| Phương pháp đấu dây cuộn dây | Y |
| Phương pháp kích từ | Permanent magnet |
| Nhiệt độ môi trường | IM B35/IM V1 |
| Độ ẩm môi trường | Peak acceleration 50m/s2, duration 30 ms |
| Nhiệt độ lưu trữ | - |
| Độ ẩm lưu trữ | 500 VDC, above 50 MΩ |
| Độ cao định mức (m) | 180 VAC for 1 min (380 V class) |
| Giảm công suất theo độ cao | Capacitor-run single-phase centrifugal fan |
| Giảm công suất theo nhiệt độ môi trường | 48/55 |
| Nhiệt độ môi trường | ‑20℃ to +40℃ (non-frozen) |
| Độ ẩm môi trường | 20% to 90% RH (without condensation) |
| Nhiệt độ lưu trữ | ‑20℃ to +60℃ (non-frozen) |
| Độ ẩm lưu trữ | 20% to 90% RH (without condensation) |
| Độ cao định mức (m) | ＜1000 m |
| Giảm công suất theo độ cao | ＜1000 m, derating needed for altitudes above 1000 m |
| Giảm công suất theo nhiệt độ môi trường | - |
| Mặt bích lắp đặt (mm) | 207–253 |
| Đường kính trục (mm) | 50/60 |
| Chiều dài nhô ra của trục (mm) | 8 |
| Trọng lượng (kg) | - |
| Mặt bích lắp đặt (mm) | 200 |
| Đường kính trục (mm) | 42h6 |
| Chiều dài nhô ra của trục (mm) | 82±0.5 |
| Trọng lượng (kg) | 96 |
Động cơ Servo Inovance MEG20-29D17CD-A3A1F-K-INT được thiết kế chuyên biệt cho các nền tảng servo thủy lực, nơi đòi hỏi khả năng điều khiển chính xác và phản ứng nhanh. Sản phẩm này đặc biệt phù hợp cho các ứng dụng trong máy ép phun, giúp kiểm soát chính xác quá trình ép và đúc. Ngoài ra, nó cũng là lựa chọn lý tưởng cho máy ép thủy lực và máy đùn định hình, nơi cần hiệu suất ổn định và mô-men xoắn cao để xử lý vật liệu hiệu quả.
