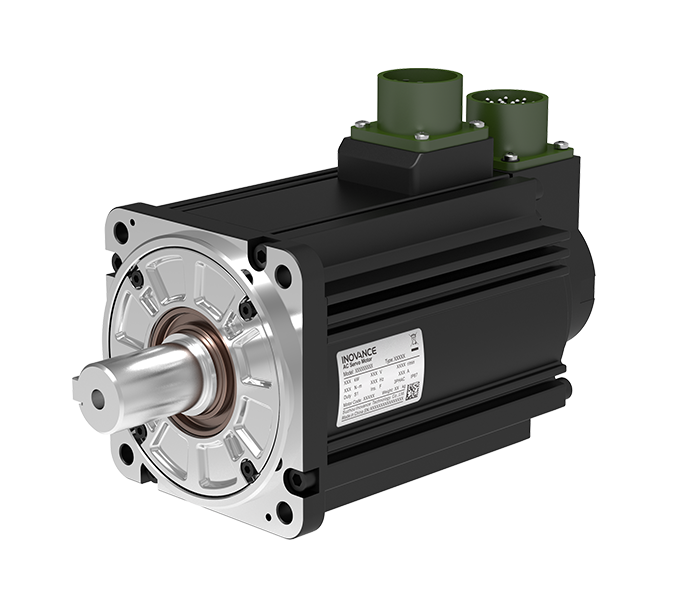

Là thế hệ động cơ servo mới nhất của Inovance, dòng MS1-R-INT (trong đó có mã MS1H2-10C30CD-S631R-INT) đại diện cho sự kết hợp hoàn hảo giữa hiệu suất cao và độ tin cậy vượt trội trong tự động hóa công nghiệp. Với dải công suất rộng cùng nhiều cấu hình quán tính và tốc độ khác nhau, động cơ servo Inovance MS1H2-10C30CD-S631R-INT được thiết kế để đáp ứng các yêu cầu khắt khe nhất về điều khiển chính xác, từ 0.05 kW đến 7.5 kW (dải chung của dòng).
Đặc biệt, phiên bản MS1H2-10C30CD-S631R-INT với công suất 1 kW được trang bị bộ mã hóa (encoder) độ phân giải 26 bit, đảm bảo khả năng điều khiển vị trí, tốc độ và mô-men xoắn ở cấp độ vi mô, mang lại sự ổn định và hiệu quả tối ưu cho các hệ thống máy móc. Với độ bền cao, cấp bảo vệ IP67 và khả năng hoạt động ổn định trong nhiều điều kiện môi trường, MS1H2-10C30CD-S631R-INT là lựa chọn tin cậy cho các ứng dụng công nghiệp trọng yếu.
| Công suất định mức (kW) | 1 |
| Mô-men xoắn định mức (N·m) | 3.18 |
| Tốc độ định mức (vòng/phút) | 3000 |
| Tốc độ tối đa (vòng/phút) | 6000 |
| Mô-men xoắn cực đại (N·m) | 9.54 |
| Tần số định mức (Hz) | 250 |
| Cấp điện áp (V) | 380 |
| Chứng nhận | CE UL EAC |
| Hiệu suất tại điểm định mức (%) | - |
| Dòng điện định mức (A) | 3.3 |
| Dòng điện tối đa (A) | 11 |
| Dòng điện đỉnh ở tốc độ định mức (A) | - |
| Dòng điện đỉnh ở tốc độ tối đa (A) | - |
| Gia tốc góc tại mô-men xoắn đỉnh | - |
| Mô-men quán tính Rotor (kg·cm²) | 1.78 |
| Hệ số mô-men xoắn (N·m/A) | 1.07 |
| Mô-men giữ (N·m) | - |
| Điện áp cấp (VDC)±10% | - |
| Công suất định mức (W) | - |
| Có/Không phanh | Không hỗ trợ |
| Khả năng quá tải | 3 |
| PTC | Không hỗ trợ |
| Độ phân giải Encoder | 26bit |
| Điện trở cuộn dây ở 20℃ (Ω)±5% | - |
| Dòng kích từ ở 20℃ (A)±10% | - |
| Thời gian tác dụng (ms) | - |
| Thời gian nhả (ms) | - |
| Độ rơ (° ) | - |
| Lực đẩy liên tục | - |
| Sức điện động phản pha | - |
| Mô-men xoắn khi dừng (N·m) | - |
| Dòng điện khi dừng (A) | - |
| Số cực động cơ | - |
| Điện cảm trục d (mH) | - |
| Điện cảm trục q (mH) | - |
| Điện trở pha ở 20℃ (mΩ) | - |
| Hằng số mô-men xoắn ở 20℃ (N·m/A) | - |
| Hệ số nhiệt độ sức điện động phản pha (V/krpm) | - |
| Cấp cách điện | F(155) |
| Phương pháp làm mát | Thông gió tự nhiên |
| Cấp bảo vệ | IP67 |
| Phương pháp kết nối | Dạng đầu nối |
| Phương pháp lắp đặt | Dạng mặt bích |
| Chấn động tối đa | 490 m/s² |
| Rung động hướng tâm tối đa | - |
| Rung động hướng trục tối đa | - |
| Điện trở cách điện | 500 VDC, trên 10 MΩ |
| Điện áp cách điện | 1500 VAC trong 1 phút (cấp 220 V) 1800 VAC trong 1 phút (cấp 380 V) |
| Loại quạt | - |
| Công suất quạt (W) | - |
| Điện áp quạt (V) | - |
| Tần số quạt (Hz) | - |
| Số cặp cực động cơ 2p | - |
| Giới hạn PTC tích hợp | - |
| Điện trở KTY ở 10℃ đến 30℃ | - |
| Phương pháp đấu nối cuộn dây | - |
| Phương pháp kích từ | Nam châm vĩnh cửu |
| Nhiệt độ môi trường | 0℃ đến 40℃ (không đóng băng) (Tham khảo đường cong giảm tải cho nhiệt độ trên 40℃.) |
| Độ ẩm môi trường | 20% đến 80% (không ngưng tụ) |
| Nhiệt độ lưu trữ | ‑20℃ đến +60℃ (không đóng băng) |
| Độ ẩm lưu trữ | 20% đến 80% RH (không ngưng tụ) |
| Độ cao định mức (m) | ≤1000 m |
| Giảm công suất theo độ cao | ＜1000 m, cần giảm công suất cho độ cao trên 1000 m |
| Giảm công suất theo nhiệt độ môi trường | - |
| Kích thước mặt bích (mm) | 100 |
| Đường kính trục (mm) | 24 |
| Chiều dài nhô ra của trục (mm) | 45±1 |
| Trọng lượng (kg) | 3.85 |
Động cơ Servo Inovance MS1H2-10C30CD-S631R-INT được thiết kế đặc biệt cho các ứng dụng yêu cầu điều khiển vị trí, tốc độ và mô-men xoắn chính xác cao. Sản phẩm này phù hợp lý tưởng cho các ngành công nghiệp đòi hỏi sự khắt khe như sản xuất bán dẫn, pin lithium, máy công cụ, dây chuyền sản xuất điện thoại di động, máy in và đóng gói, thiết bị dược phẩm, máy dệt và hệ thống hiển thị.
