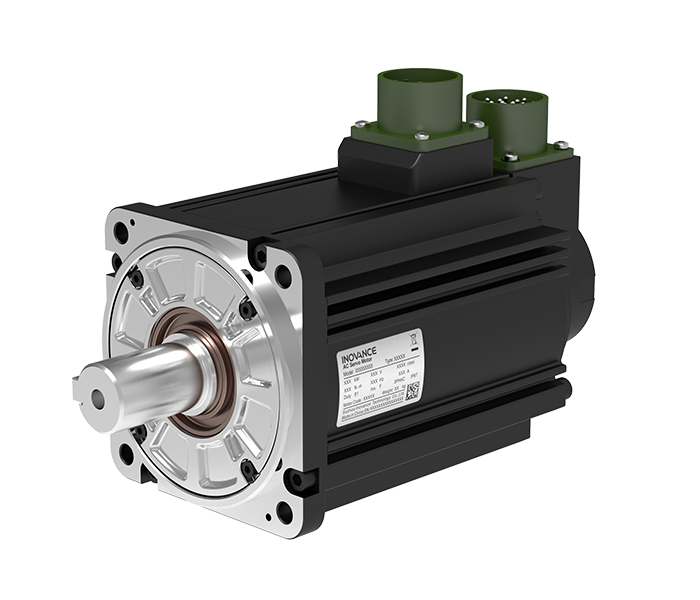

Động cơ servo Inovance MS1H2-20C30CD-A631R-INT thuộc dòng MS1-R-INT tiên tiến, là sản phẩm thế hệ mới được Inovance phát triển để đáp ứng nhu cầu khắt khe của ngành công nghiệp tự động hóa hiện đại. Với công suất định mức 2 kW, dải công suất tổng thể của dòng này từ 0.05 kW đến 7.5 kW, cùng với các kích thước mặt bích từ 40 mm đến 180 mm, mang lại sự linh hoạt cao trong lựa chọn cho các ứng dụng đa dạng.
Động cơ được thiết kế với nhiều cấu hình quán tính và tốc độ khác nhau, cùng khả năng tích hợp các loại encoder theo yêu cầu của khách hàng, đảm bảo hiệu suất tối ưu và độ chính xác cao. Inovance MS1H2-20C30CD-A631R-INT nổi bật với khả năng điều khiển vị trí, tốc độ và mô-men xoắn một cách chính xác, là lựa chọn tin cậy cho các hệ thống yêu cầu độ lặp lại và ổn định cao trong môi trường sản xuất công nghiệp.
| Công suất định mức (kW) | 2 |
|---|---|
| Mô-men xoắn định mức (N·m) | 6.36 |
| Tốc độ định mức (vòng/phút) | 3000 |
| Tốc độ tối đa (vòng/phút) | 6000 |
| Mô-men xoắn tối đa (N·m) | 19.1 |
| Tần số định mức (Hz) | 250 |
| Cấp điện áp (V) | 380 |
| Chứng nhận | CE UL EAC |
| Hiệu suất tại điểm định mức (%) | - |
| Dòng điện định mức (A) | 5.6 |
| Dòng điện tối đa (A) | 20 |
| Dòng điện đỉnh ở tốc độ định mức (A) | - |
| Dòng điện đỉnh ở tốc độ tối đa (A) | - |
| Gia tốc góc ở mô-men xoắn đỉnh | - |
| Mô-men quán tính Rotor (kg·cm²) | 2.92 |
| Hệ số mô-men xoắn (N·m/A) | 1.19 |
| Mô-men giữ (N·m) | - |
| Điện áp cấp (VDC)±10% | - |
| Công suất định mức (W) | - |
| Có/Không phanh | Không hỗ trợ |
| Hệ số quá tải | 3 |
| PTC | Không hỗ trợ |
| Độ phân giải Encoder | 26bit |
| Điện trở cuộn dây ở 20℃ (Ω)±5% | - |
| Dòng kích từ ở 20℃ (A)±10% | - |
| Thời gian tác dụng (ms) | - |
| Thời gian nhả (ms) | - |
| Độ rơ (° ) | - |
| Lực đẩy liên tục | - |
| EMF giữa các pha | - |
| Mô-men xoắn khi dừng (N·m) | - |
| Dòng điện khi dừng (A) | - |
| Số cực động cơ | - |
| Độ tự cảm trục d (mH) | - |
| Độ tự cảm trục q (mH) | - |
| Điện trở pha ở 20℃ (mΩ) | - |
| Hằng số mô-men xoắn ở 20℃ (N·m/A) | - |
| Hệ số nhiệt độ EMF ngược (V/krpm) | - |
| Cấp cách điện | F(155) |
|---|---|
| Phương pháp làm mát | Thông gió tự nhiên |
| Cấp độ bảo vệ | IP67 |
| Phương pháp kết nối | Kiểu đầu nối |
| Phương pháp lắp đặt | Kiểu mặt bích |
| Va đập tối đa | 490 m/s² |
| Rung hướng tâm tối đa | - |
| Rung dọc trục tối đa | - |
| Điện trở cách điện | 500 VDC, trên 10 MΩ |
| Điện áp cách điện | 1500 VAC trong 1 phút (cấp 220 V) 1800 VAC trong 1 phút (cấp 380 V) |
| Loại quạt | - |
| Công suất quạt (W) | - |
| Điện áp quạt (V) | - |
| Tần số quạt (Hz) | - |
| Số cặp cực động cơ 2p | - |
| Giới hạn PTC tích hợp | - |
| Điện trở KTY ở 10℃ đến 30℃ | - |
| Phương pháp đấu dây cuộn | - |
| Phương pháp kích từ | Nam châm vĩnh cửu |
| Nhiệt độ môi trường | 0℃ đến 40℃ (không đóng băng) (Tham khảo đường cong giảm công suất cho nhiệt độ trên 40℃.) |
|---|---|
| Độ ẩm môi trường | 20% đến 80% (không ngưng tụ) |
| Nhiệt độ lưu trữ | ‑20℃ đến +60℃ (không đóng băng) |
| Độ ẩm lưu trữ | 20% đến 80% RH (không ngưng tụ) |
| Độ cao định mức (m) | ≤1000 m |
| Giảm công suất theo độ cao | ＜1000 m, cần giảm công suất cho độ cao trên 1000 m |
| Giảm công suất theo nhiệt độ môi trường | - |
| Kích thước mặt bích (mm) | 100 |
|---|---|
| Đường kính trục (mm) | 24 |
| Chiều dài trục nhô ra (mm) | 45±1 |
| Trọng lượng (kg) | 5.5 |
Động cơ servo Inovance MS1H2-20C30CD-A631R-INT được thiết kế để cung cấp khả năng điều khiển vị trí, tốc độ và mô-men xoắn chính xác, phù hợp cho nhiều ngành công nghiệp yêu cầu tự động hóa cao. Các ứng dụng tiêu biểu bao gồm máy móc trong ngành bán dẫn, sản xuất pin Lithium, silicon, công cụ máy CNC, dây chuyền lắp ráp điện thoại di động, máy in và đóng gói, thiết bị dược phẩm, máy dệt và hệ thống hiển thị.
