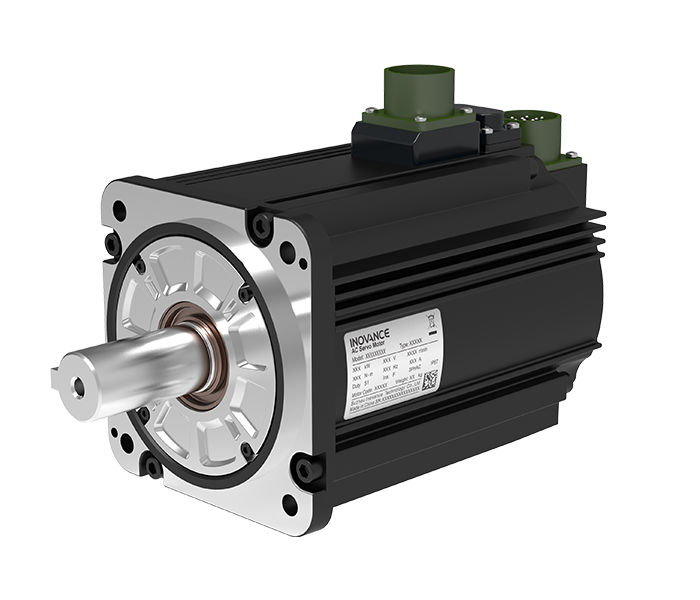

Động cơ Servo Inovance MS1H2-30C30CB-S634R-INT là một phần của dòng sản phẩm MS1-R-INT, đại diện cho thế hệ động cơ servo tiên tiến nhất được phát triển bởi Inovance. Với dải công suất linh hoạt từ 0.05 kW đến 7.5 kW và kích thước mặt bích từ 40 mm đến 180 mm, dòng động cơ này cung cấp nhiều cấu hình momen quán tính và tốc độ khác nhau, cùng với khả năng tích hợp các loại bộ mã hóa (encoder) theo yêu cầu cụ thể của khách hàng.
Inovance MS1H2-30C30CB-S634R-INT được thiết kế đặc biệt để đáp ứng các yêu cầu điều khiển vị trí, tốc độ và momen xoắn cực kỳ chính xác trong nhiều ngành công nghiệp. Sự kết hợp giữa công nghệ tiên tiến và độ tin cậy đã được chứng minh của Inovance đảm bảo hiệu suất ổn định và tuổi thọ cao, ngay cả trong những môi trường sản xuất khắc nghiệt nhất, từ đó tối ưu hóa hiệu quả hoạt động và năng suất cho các hệ thống tự động hóa.
| Công suất định mức (kW) | 3 |
|---|---|
| Momen xoắn định mức (N·m) | 9.8 |
| Tốc độ định mức (vòng/phút) | 3000 |
| Tốc độ tối đa (vòng/phút) | 6000 |
| Momen xoắn tối đa (N·m) | 24.5 |
| Tần số định mức (Hz) | 150 |
| Cấp điện áp (V) | 220 |
| Chứng nhận | CE UL EAC |
| Hiệu suất điểm định mức (%) | - |
| Dòng điện định mức (A) | 16.6 |
| Dòng điện tối đa (A) | 55 |
| Dòng điện đỉnh tại tốc độ định mức (A) | - |
| Dòng điện đỉnh tại tốc độ tối đa (A) | - |
| Gia tốc góc tại momen xoắn đỉnh | - |
| Momen quán tính roto (kg·cm²) | 9.38 |
| Hệ số momen xoắn (N·m/A) | 0.67 |
| Momen giữ (N·m) | 16 |
| Điện áp cung cấp (VDC)±10% | 24 |
| Công suất định mức (W) | 24 |
| Có/Không phanh | Supported |
| Hệ số quá tải | 2.5 |
| Cảm biến nhiệt PTC | Not supported |
| Độ phân giải Encoder | 26bit |
| Điện trở cuộn dây ở 20℃ (Ω)±5% | 24 |
| Dòng kích từ ở 20℃ (A)±10% | 1 |
| Thời gian cấp nguồn (ms) | ≤120 |
| Thời gian nhả (ms) | ≤60 |
| Độ rơ (° ) | ≤1 |
| Lực đẩy liên tục | - |
| Sức điện động phản kháng giữa các pha | - |
| Momen dừng (N·m) | - |
| Dòng dừng (A) | - |
| Số cực động cơ | - |
| Điện cảm trục d (mH) | - |
| Điện cảm trục q (mH) | - |
| Điện trở pha ở 20℃ (mΩ) | - |
| Hằng số momen xoắn ở 20℃ (N·m/A) | - |
| Hệ số nhiệt độ sức điện động phản kháng (V/krpm) | - |
| Cấp cách điện | F(155) |
|---|---|
| Phương pháp làm mát | Natural ventilation |
| Cấp độ bảo vệ | IP67 |
| Phương pháp kết nối | Connector type |
| Phương pháp lắp đặt | Flange type |
| Khả năng chịu sốc tối đa | 490 m/s² |
| Độ rung xuyên tâm tối đa | - |
| Độ rung hướng trục tối đa | - |
| Điện trở cách điện | 500 VDC, above 10 MΩ |
| Điện áp cách điện | 1500 VAC for 1 min (220 V class) 1800 VAC for 1 min (380 V class) |
| Loại quạt | - |
| Công suất quạt (W) | - |
| Điện áp quạt (V) | - |
| Tần số quạt (Hz) | - |
| Số cặp cực động cơ 2p | - |
| Giới hạn PTC tích hợp | - |
| Điện trở KTY ở 10℃ đến 30℃ | - |
| Phương pháp đấu nối cuộn dây | - |
| Phương pháp kích từ | Permanent magnet |
| Nhiệt độ môi trường | 0℃ to 40℃ (non-frozen) (See the derating curve for temperatures above 40℃.) |
|---|---|
| Độ ẩm môi trường | 20% to 80% (without condensation) |
| Nhiệt độ lưu trữ | ‑20℃ to +60℃ (non-frozen) |
| Độ ẩm lưu trữ | 20% to 80% RH (without condensation) |
| Độ cao định mức (m) | ≤1000 m |
| Giảm tải theo độ cao | ＜1000 m, derating needed for altitudes above 1000 m |
| Giảm tải theo nhiệt độ môi trường | - |
| Kích thước mặt bích (mm) | 130 |
|---|---|
| Đường kính trục (mm) | 28 |
| Chiều dài nhô ra của trục (mm) | 63±1 |
| Trọng lượng (kg) | 11.9 |
Động cơ Servo Inovance MS1H2-30C30CB-S634R-INT được thiết kế để đáp ứng các yêu cầu kiểm soát vị trí, tốc độ và momen xoắn chính xác cao trong nhiều ngành công nghiệp. Sản phẩm này đặc biệt phù hợp cho các ứng dụng trong ngành sản xuất bán dẫn, pin lithium, sản xuất silicon, máy công cụ, dây chuyền lắp ráp điện thoại di động, máy in và đóng gói, thiết bị dược phẩm, máy dệt và các hệ thống hiển thị.
