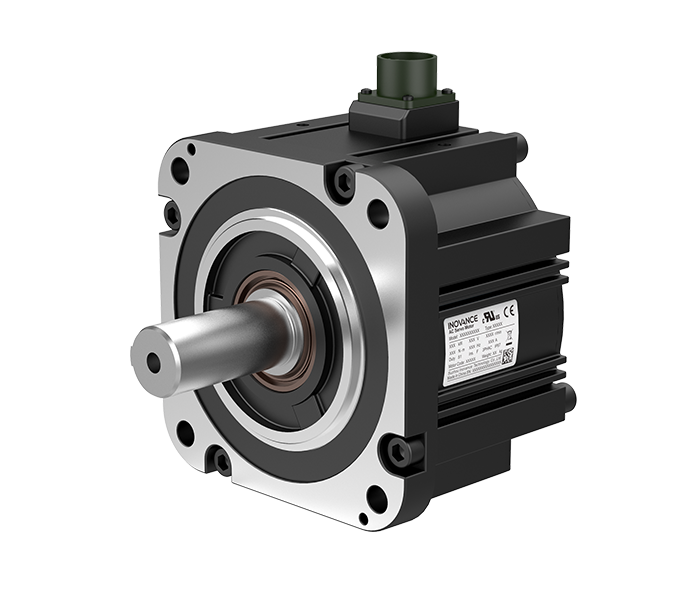

Là thế hệ động cơ servo mới nhất được Inovance phát triển, dòng MS1-R-INT đại diện cho sự kết hợp hoàn hảo giữa hiệu suất cao, độ tin cậy và khả năng tùy biến linh hoạt. Động cơ servo Inovance MS1H3-55C15CD-S634R-INT với công suất 5.5 kW được thiết kế để cung cấp khả năng điều khiển vị trí, tốc độ và momen một cách chính xác, đáp ứng những yêu cầu khắt khe nhất trong tự động hóa công nghiệp. Với cấu hình tốc độ và quán tính đa dạng, cùng khả năng tích hợp các loại encoder khác nhau (độ phân giải 26-bit trên model này), dòng sản phẩm này mang lại sự linh hoạt tối ưu cho các nhà tích hợp hệ thống.
Động cơ MS1H3-55C15CD-S634R-INT được tin dùng trong nhiều ngành công nghiệp trọng điểm như sản xuất bán dẫn, pin lithium, silicon, máy công cụ, điện thoại di động, in ấn và đóng gói, dược phẩm, dệt may và công nghệ màn hình hiển thị, khẳng định cam kết của Inovance về công nghệ dẫn đầu và độ bền vượt thời gian.
| Công suất định mức (kW) | 5.5 |
| Momen định mức (N·m) | 35 |
| Tốc độ định mức (rpm) | 1500 |
| Tốc độ tối đa (rpm) | 4500 |
| Momen tối đa (N·m) | 87.6 |
| Tần số định mức (Hz) | 125 |
| Cấp điện áp (V) | 380 |
| Chứng nhận | CE UL EAC |
| Hiệu suất điểm định mức (%) | - |
| Dòng điện định mức (A) | 20.7 |
| Dòng điện tối đa (A) | 52 |
| Dòng điện đỉnh ở tốc độ định mức (A) | - |
| Dòng điện đỉnh ở tốc độ tối đa (A) | - |
| Gia tốc góc tại momen đỉnh | - |
| Momen quán tính Rotor (kg·cm²) | 94.55 |
| Hệ số momen (N·m/A) | 1.92 |
| Momen giữ (N·m) | 50 |
| Điện áp cấp (VDC)±10% | 24 |
| Công suất định mức (W) (Phanh) | 31 |
| Có/Không phanh | Hỗ trợ |
| Khả năng quá tải | 2.5 |
| PTC | Không hỗ trợ |
| Độ phân giải Encoder | 26bit |
| Điện trở cuộn dây ở 20℃ (Ω)±5% | 18.58 |
| Dòng điện kích từ ở 20℃ (A)±10% | 1.29 |
| Thời gian tác động (ms) | ≤200 |
| Thời gian nhả (ms) | ≤100 |
| Độ rơ (°) | ≤1 |
| Lực đẩy liên tục | - |
| Suất điện động ngược pha | - |
| Momen đứng yên (N·m) | - |
| Dòng điện đứng yên (A) | - |
| Số cực động cơ | - |
| Độ tự cảm trục d (mH) | - |
| Độ tự cảm trục q (mH) | - |
| Điện trở pha ở 20℃ (mΩ) | - |
| Hằng số momen ở 20℃ (N·m/A) | - |
| Hệ số nhiệt độ suất điện động ngược (V/krpm) | - |
| Cấp cách điện | F(155) |
| Phương pháp làm mát | Thông gió tự nhiên |
| Cấp bảo vệ | IP67 |
| Phương pháp kết nối | Loại đầu nối |
| Phương pháp lắp đặt | Loại mặt bích |
| Khả năng chống sốc tối đa | 490 m/s² |
| Rung động hướng tâm tối đa | - |
| Rung động dọc trục tối đa | - |
| Điện trở cách điện | 500 VDC, trên 10 MΩ |
| Điện áp cách điện | 1500 VAC trong 1 phút (cấp 220 V) 1800 VAC trong 1 phút (cấp 380 V) |
| Loại quạt | - |
| Công suất quạt (W) | - |
| Điện áp quạt (V) | - |
| Tần số quạt (Hz) | - |
| Số cực động cơ 2p | - |
| Giới hạn PTC tích hợp | - |
| Điện trở KTY ở 10℃ đến 30℃ | - |
| Phương pháp đấu dây cuộn dây | - |
| Phương pháp kích từ | Nam châm vĩnh cửu |
| Nhiệt độ môi trường | 0℃ đến 40℃ (không đóng băng) (Tham khảo đường cong giảm định mức cho nhiệt độ trên 40℃.) |
| Độ ẩm môi trường | 20% đến 80% (không ngưng tụ) |
| Nhiệt độ lưu trữ | ‑20℃ đến +60℃ (không đóng băng) |
| Độ ẩm lưu trữ | 20% đến 80% RH (không ngưng tụ) |
| Độ cao định mức (m) | ≤1000 m |
| Giảm định mức theo độ cao | ＜1000 m, cần giảm định mức cho độ cao trên 1000 m |
| Giảm định mức theo nhiệt độ môi trường | - |
| Kích thước mặt bích (mm) | 180 |
| Đường kính trục (mm) | 42 |
| Chiều dài trục mở rộng (mm) | 113±1 |
| Trọng lượng (kg) | 25.9 |
Động cơ Servo Inovance MS1H3-55C15CD-S634R-INT là lựa chọn lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao trong điều khiển vị trí, tốc độ và momen. Sản phẩm phù hợp với nhiều loại máy móc và dây chuyền sản xuất trong các ngành công nghiệp như:
