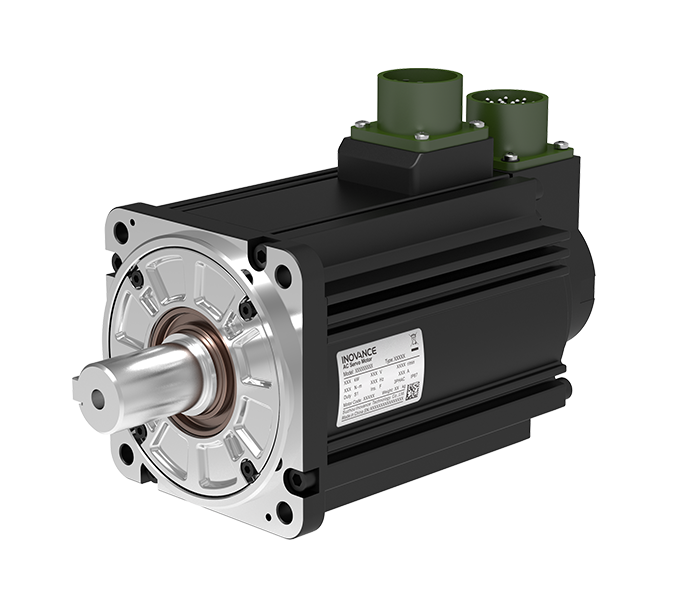

Động cơ Servo Inovance MS1H2-20C30CB-A631R-INT thuộc dòng MS1-R-INT, là thế hệ động cơ servo mới nhất được phát triển bởi Inovance. Dòng sản phẩm này nổi bật với dải công suất rộng từ 0.05 kW đến 7.5 kW, với kích thước khung từ 40 mm đến 180 mm, mang lại sự linh hoạt cao trong thiết kế hệ thống.
Động cơ MS1H2-20C30CB-A631R-INT cung cấp nhiều cấu hình quán tính và tốc độ khác nhau, cùng khả năng tích hợp các loại bộ mã hóa (encoder) theo yêu cầu của khách hàng. Thiết bị này lý tưởng cho các ứng dụng đòi hỏi điều khiển vị trí, tốc độ và mô-men xoắn chính xác cao trong các ngành công nghiệp tiên tiến như bán dẫn, sản xuất pin Lithium, silicon, công cụ máy, điện thoại di động, in ấn và đóng gói, dược phẩm, dệt may và màn hình hiển thị.
| Công suất định mức (kW) | 2 |
|---|---|
| Mô-men xoắn định mức (N·m) | 6.36 |
| Tốc độ định mức (vòng/phút) | 3000 |
| Tốc độ tối đa (vòng/phút) | 6000 |
| Mô-men xoắn tối đa (N·m) | 19.1 |
| Tần số định mức (Hz) | 250 |
| Cấp điện áp (V) | 220 |
| Chứng nhận | CE UL EAC |
| Hiệu suất tại điểm định mức (%) | - |
| Dòng điện định mức (A) | 11.3 |
| Dòng điện tối đa (A) | 42 |
| Dòng điện đỉnh ở tốc độ định mức (A) | - |
| Dòng điện đỉnh ở tốc độ tối đa (A) | - |
| Gia tốc góc tại mô-men xoắn đỉnh | - |
| Mô-men quán tính Rotor (kg·cm²) | 2.92 |
| Hệ số mô-men xoắn (N·m/A) | 0.6 |
| Mô-men giữ (N·m) | - |
| Điện áp cấp (VDC)±10% | - |
| Công suất định mức (W) | - |
| Có/Không phanh | Not supported |
| Khả năng quá tải | 3 |
| PTC | Not supported |
| Độ phân giải Encoder | 26bit |
| Điện trở cuộn dây ở 20℃ (Ω)±5% | - |
| Dòng điện kích từ ở 20℃ (A)±10% | - |
| Thời gian áp dụng (ms) | - |
| Thời gian nhả (ms) | - |
| Độ rơ (° ) | - |
| Lực đẩy liên tục | - |
| Suất điện động ngược giữa các pha | - |
| Mô-men xoắn dừng (N·m) | - |
| Dòng điện dừng (A) | - |
| Số cực động cơ | - |
| Độ tự cảm trục d (mH) | - |
| Độ tự cảm trục q (mH) | - |
| Điện trở pha ở 20℃ (mΩ) | - |
| Hằng số mô-men xoắn ở 20℃ (N·m/A) | - |
| Hệ số nhiệt độ suất điện động ngược (V/krpm) | - |
| Cấp cách điện | F(155) |
|---|---|
| Phương pháp làm mát | Natural ventilation |
| Cấp bảo vệ | IP67 |
| Phương pháp kết nối | Connector type |
| Phương pháp lắp đặt | Flange type |
| Khả năng chịu sốc tối đa | 490 m/s² |
| Độ rung hướng tâm tối đa | - |
| Độ rung dọc trục tối đa | - |
| Điện trở cách điện | 500 VDC, above 10 MΩ |
| Điện áp cách điện | 1500 VAC for 1 min (220 V class) 1800 VAC for 1 min (380 V class) |
| Loại quạt | - |
| Công suất quạt (W) | - |
| Điện áp quạt (V) | - |
| Tần số quạt (Hz) | - |
| Số cực động cơ 2p | - |
| Giới hạn PTC tích hợp | - |
| Điện trở KTY ở 10℃ đến 30℃ | - |
| Phương pháp kết nối cuộn dây | - |
| Phương pháp kích từ | Permanent magnet |
| Nhiệt độ môi trường | 0℃ to 40℃ (non-frozen) (See the derating curve for temperatures above 40℃.) |
|---|---|
| Độ ẩm môi trường | 20% to 80% (without condensation) |
| Nhiệt độ lưu trữ | ‑20℃ to +60℃ (non-frozen) |
| Độ ẩm lưu trữ | 20% to 80% RH (without condensation) |
| Độ cao định mức (m) | ≤1000 m |
| Giảm tải theo độ cao | ＜1000 m, derating needed for altitudes above 1000 m |
| Giảm tải theo nhiệt độ môi trường | - |
| Kích thước mặt bích (mm) | 100 |
|---|---|
| Đường kính trục (mm) | 24 |
| Chiều dài trục kéo dài (mm) | 45±1 |
| Trọng lượng (kg) | 5.5 |
Động cơ Servo Inovance MS1H2-20C30CB-A631R-INT được thiết kế để đáp ứng các yêu cầu khắt khe về điều khiển vị trí, tốc độ và mô-men xoắn trong môi trường công nghiệp. Với độ chính xác cao và hiệu suất ổn định, thiết bị này là lựa chọn lý tưởng cho các loại máy móc và dây chuyền sản xuất cần sự đồng bộ hóa và điều khiển chuyển động tinh vi. Các ứng dụng tiêu biểu bao gồm máy công cụ, dây chuyền sản xuất bán dẫn, pin lithium, thiết bị trong ngành dệt may, máy in và đóng gói, thiết bị dược phẩm, cũng như các hệ thống sản xuất màn hình hiển thị và điện thoại di động.
