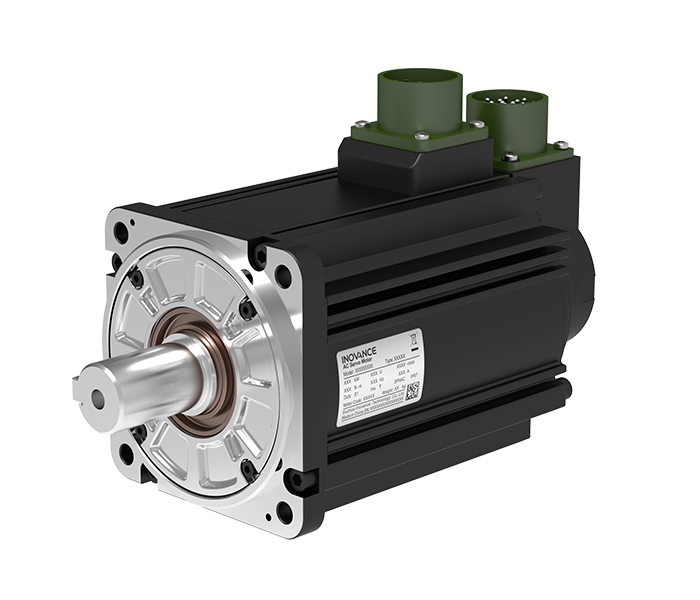

Động cơ Servo Inovance MS1H2-25C30CB-A334R-INT là một phần của dòng sản phẩm MS1-R-INT, thế hệ động cơ servo mới nhất được Inovance phát triển. Dòng sản phẩm này nổi bật với dải công suất rộng, từ 0.05 kW đến 7.5 kW, cùng với nhiều kích thước khung từ 40 mm đến 180 mm, mang lại sự linh hoạt cao trong lựa chọn. MS1H2-25C30CB-A334R-INT được thiết kế để cung cấp khả năng điều khiển vị trí, tốc độ và mô-men xoắn chính xác, là giải pháp đáng tin cậy cho các ứng dụng công nghiệp đòi hỏi độ chính xác cao.
Inovance đã trang bị cho dòng động cơ này nhiều cấu hình quán tính và tốc độ khác nhau, cùng với khả năng tùy chọn các loại bộ mã hóa (encoder) theo yêu cầu cụ thể của khách hàng. Điều này giúp tối ưu hóa hiệu suất và khả năng tương thích với nhiều hệ thống điều khiển khác nhau, khẳng định cam kết của Inovance về công nghệ cốt lõi và độ tin cậy trong môi trường sản xuất hiện đại.
| Công suất định mức (kW) | 2.5 |
|---|---|
| Mô-men xoắn định mức (N·m) | 7.96 |
| Tốc độ định mức (vòng/phút) | 3000 |
| Tốc độ tối đa (vòng/phút) | 6000 |
| Mô-men xoắn tối đa (N·m) | 23.9 |
| Tần số định mức (Hz) | 250 |
| Cấp điện áp (V) | 220 |
| Chứng nhận | CE UL EAC |
| Hiệu suất tại điểm định mức (%) | - |
| Dòng điện định mức (A) | 14.7 |
| Dòng điện tối đa (A) | 53 |
| Dòng điện đỉnh tại tốc độ định mức (A) | - |
| Dòng điện đỉnh tại tốc độ tối đa (A) | - |
| Gia tốc góc tại mô-men xoắn đỉnh | - |
| Mô-men quán tính Rotor (kg·cm²) | 4.3 |
| Hệ số mô-men xoắn (N·m/A) | 0.6 |
| Mô-men giữ (N·m) | 8 |
| Điện áp cấp (VDC)±10% | 24 |
| Công suất định mức (W) | 17.6 |
| Có/Không phanh | Supported |
| Khả năng quá tải | 3 |
| PTC | Not supported |
| Độ phân giải Encoder | 23bit |
| Điện trở cuộn dây ở 20℃ (Ω)±5% | 32.73 |
| Dòng điện kích từ ở 20℃ (A)±10% | 0.73 |
| Thời gian tác động (ms) | ≤100 |
| Thời gian nhả (ms) | ≤40 |
| Độ rơ (° ) | ≤1 |
| Lực đẩy liên tục | - |
| Sức điện động phản hồi giữa các pha | - |
| Mô-men xoắn dừng (N·m) | - |
| Dòng điện dừng (A) | - |
| Số cực động cơ | - |
| Điện cảm trục d (mH) | - |
| Điện cảm trục q (mH) | - |
| Điện trở pha ở 20℃ (mΩ) | - |
| Hằng số mô-men xoắn ở 20℃ (N·m/A) | - |
| Hệ số nhiệt độ sức điện động phản hồi (V/krpm) | - |
| Cấp cách điện | F(155) |
|---|---|
| Phương pháp làm mát | Natural ventilation |
| Cấp bảo vệ | IP67 |
| Phương thức kết nối | Connector type |
| Phương thức lắp đặt | Flange type |
| Khả năng chịu sốc tối đa | 490 m/s² |
| Độ rung xuyên tâm tối đa | - |
| Độ rung dọc trục tối đa | - |
| Điện trở cách điện | 500 VDC, above 10 MΩ |
| Điện áp cách điện | 1500 VAC for 1 min (220 V class) 1800 VAC for 1 min (380 V class) |
| Loại quạt | - |
| Công suất quạt (W) | - |
| Điện áp quạt (V) | - |
| Tần số quạt (Hz) | - |
| Số cặp cực động cơ 2p | - |
| Giới hạn PTC tích hợp | - |
| Điện trở KTY ở 10℃ đến 30℃ | - |
| Phương pháp đấu dây cuộn dây | - |
| Phương pháp kích từ | Permanent magnet |
| Nhiệt độ môi trường | 0℃ to 40℃ (non-frozen) (See the derating curve for temperatures above 40℃.) |
|---|---|
| Độ ẩm môi trường | 20% to 80% (without condensation) |
| Nhiệt độ lưu trữ | ‑20℃ to +60℃ (non-frozen) |
| Độ ẩm lưu trữ | 20% to 80% RH (without condensation) |
| Độ cao định mức (m) | ≤1000 m |
| Giảm hiệu suất theo độ cao | ＜1000 m, derating needed for altitudes above 1000 m |
| Giảm hiệu suất theo nhiệt độ môi trường | - |
| Kích thước mặt bích (mm) | 100 |
|---|---|
| Đường kính trục (mm) | 24 |
| Chiều dài trục mở rộng (mm) | 45±1 |
| Trọng lượng (kg) | 7.35 |
Động cơ Servo Inovance MS1H2-25C30CB-A334R-INT được thiết kế để phục vụ các yêu cầu điều khiển vị trí, tốc độ và mô-men xoắn chính xác trong nhiều ngành công nghiệp. Sản phẩm này lý tưởng cho các ứng dụng trong ngành bán dẫn, sản xuất pin Lithium, silicon, máy công cụ, sản xuất điện thoại di động, in ấn và đóng gói, dược phẩm, dệt may và công nghiệp màn hình hiển thị, nơi cần sự ổn định và độ chính xác cao trong vận hành.
