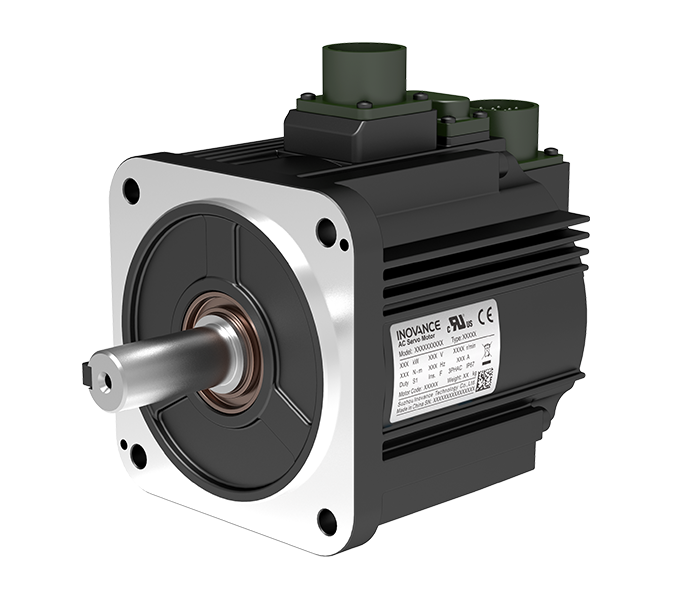

Động cơ servo Inovance MS1H3-13C15CD-S631R-INT thuộc dòng MS1-R-INT, đại diện cho thế hệ động cơ servo mới nhất được phát triển bởi Inovance. Dòng sản phẩm này cung cấp dải công suất rộng từ 0.05 kW đến 7.5 kW, với kích thước mặt bích đa dạng từ 40 mm đến 180 mm, đáp ứng linh hoạt các yêu cầu ứng dụng khác nhau. Thiết bị được thiết kế để mang lại hiệu suất vượt trội và độ tin cậy cao trong môi trường công nghiệp khắc nghiệt.
Động cơ Inovance MS1H3-13C15CD-S631R-INT nổi bật với khả năng cung cấp nhiều cấu hình quán tính và tốc độ khác nhau, cùng với tùy chọn các loại encoder theo yêu cầu của khách hàng, đảm bảo sự chính xác tuyệt đối trong điều khiển vị trí, tốc độ và mô-men xoắn. Đây là giải pháp lý tưởng cho các ngành công nghiệp đòi hỏi sự tự động hóa cao và độ chính xác tối ưu như bán dẫn, pin lithium, máy công cụ, điện thoại di động, in ấn và đóng gói, dược phẩm, dệt may và các hệ thống hiển thị.
| Công suất định mức (kW) | 1.3 |
|---|---|
| Mô-men xoắn định mức (N·m) | 8.34 |
| Tốc độ định mức (rpm) | 1500 |
| Tốc độ tối đa (rpm) | 4500 |
| Mô-men xoắn cực đại (N·m) | 20.85 |
| Tần số định mức (Hz) | 125 |
| Cấp điện áp (V) | 380 |
| Chứng nhận | CE UL EAC |
| Hiệu suất tại điểm định mức (%) | - |
| Dòng điện định mức (A) | 5.1 |
| Dòng điện tối đa (A) | 12.6 |
| Dòng điện đỉnh tại tốc độ định mức (A) | - |
| Dòng điện đỉnh tại tốc độ tối đa (A) | - |
| Gia tốc góc tại mô-men xoắn đỉnh | - |
| Mô-men quán tính Rotor (kg·cm²) | 19.25 |
| Hệ số mô-men xoắn (N·m/A) | 1.85 |
| Mô-men giữ (N·m) | - |
| Điện áp cấp (VDC)±10% | - |
| Công suất định mức (W) | - |
| Có/Không phanh | Không hỗ trợ |
| Hệ số quá tải | 2.5 |
| PTC | Không hỗ trợ |
| Độ phân giải Encoder | 26bit |
| Điện trở cuộn dây tại 20℃ (Ω)±5% | - |
| Dòng kích từ tại 20℃ (A)±10% | - |
| Thời gian kích hoạt (ms) | - |
| Thời gian nhả (ms) | - |
| Độ rơ (° ) | - |
| Lực đẩy liên tục | - |
| EMF ngược giữa các pha | - |
| Mô-men xoắn dừng (N·m) | - |
| Dòng điện dừng (A) | - |
| Số cực động cơ | - |
| Độ tự cảm trục d (mH) | - |
| Độ tự cảm trục q (mH) | - |
| Điện trở pha tại 20℃ (mΩ) | - |
| Hằng số mô-men xoắn tại 20℃ (N·m/A) | - |
| Hệ số nhiệt độ EMF ngược (V/krpm) | - |
| Cấp cách điện | F(155) |
|---|---|
| Phương pháp làm mát | Làm mát tự nhiên |
| Cấp bảo vệ | IP67 |
| Phương pháp kết nối | Kiểu đầu nối |
| Phương pháp lắp đặt | Kiểu mặt bích |
| Chấn động tối đa | 490 m/s² |
| Rung động hướng kính tối đa | - |
| Rung động hướng trục tối đa | - |
| Điện trở cách điện | 500 VDC, trên 10 MΩ |
| Điện áp cách điện | 1500 VAC trong 1 phút (Cấp 220V) 1800 VAC trong 1 phút (Cấp 380V) |
| Loại quạt | - |
| Công suất quạt (W) | - |
| Điện áp quạt (V) | - |
| Tần số quạt (Hz) | - |
| Số cặp cực động cơ 2p | - |
| Giới hạn PTC tích hợp | - |
| Điện trở KTY tại 10℃ đến 30℃ | - |
| Phương pháp đấu nối cuộn dây | - |
| Phương pháp kích từ | Nam châm vĩnh cửu |
| Nhiệt độ môi trường | 0℃ đến 40℃ (không đóng băng) (Tham khảo đường cong giảm tải cho nhiệt độ trên 40℃.) |
|---|---|
| Độ ẩm môi trường | 20% đến 80% (không ngưng tụ) |
| Nhiệt độ lưu trữ | ‑20℃ đến +60℃ (không đóng băng) |
| Độ ẩm lưu trữ | 20% đến 80% RH (không ngưng tụ) |
| Độ cao định mức (m) | ≤1000 m |
| Giảm tải theo độ cao | ＜1000 m, cần giảm tải cho độ cao trên 1000 m |
| Giảm tải theo nhiệt độ môi trường | - |
| Kích thước mặt bích (mm) | 130 |
|---|---|
| Đường kính trục (mm) | 22 |
| Chiều dài nhô ra của trục (mm) | 55±1 |
| Trọng lượng (kg) | 7.1 |
Động cơ servo Inovance MS1H3-13C15CD-S631R-INT được thiết kế đặc biệt cho các ứng dụng yêu cầu điều khiển vị trí, tốc độ và mô-men xoắn với độ chính xác cao. Sản phẩm này là lựa chọn lý tưởng cho các ngành công nghiệp đòi hỏi tự động hóa tiên tiến như sản xuất bán dẫn, pin lithium, máy công cụ CNC, dây chuyền sản xuất điện thoại di động, máy in, máy đóng gói, thiết bị dược phẩm, máy dệt và các hệ thống hiển thị. Khả năng hoạt động ổn định và chính xác giúp tối ưu hóa hiệu suất và nâng cao chất lượng sản xuất.
