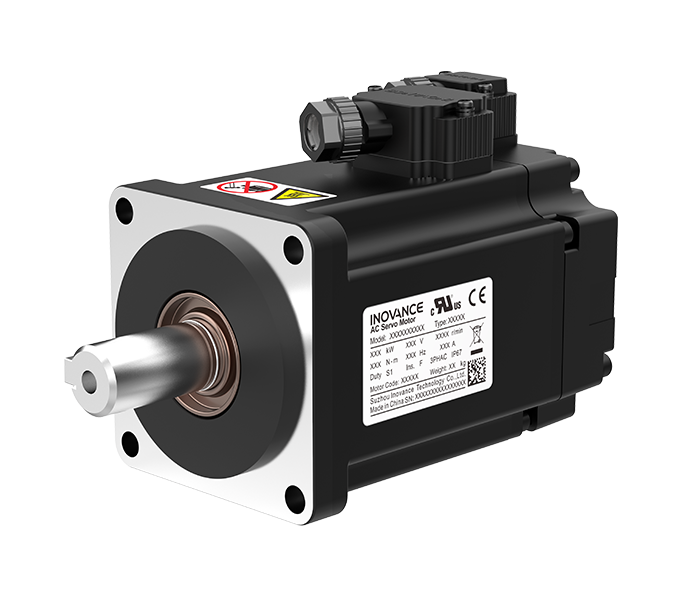

Động cơ servo Inovance MS1H4-20B30CB-A634R-INT thuộc dòng MS1-R-INT là thế hệ động cơ servo tiên tiến nhất được phát triển bởi Inovance, mang lại hiệu suất vượt trội và độ tin cậy cao cho các ứng dụng tự động hóa công nghiệp. Với dải công suất rộng từ 0.05 kW đến 7.5 kW và kích thước mặt bích từ 40 mm đến 180 mm, dòng sản phẩm này cung cấp sự linh hoạt tối đa để đáp ứng các yêu cầu đa dạng của khách hàng.
Inovance MS1H4-20B30CB-A634R-INT được thiết kế để cung cấp khả năng điều khiển vị trí, tốc độ và mô-men xoắn chính xác, là giải pháp lý tưởng cho các ngành công nghiệp đòi hỏi độ chính xác cao và khả năng vận hành ổn định trong môi trường khắc nghiệt.
| Tên thông số | Giá trị |
|---|---|
| Công suất định mức (kW) | 0.2 |
| Mô-men xoắn định mức (N·m) | 0.64 |
| Tốc độ định mức (rpm) | 3000 |
| Tốc độ tối đa (rpm) | 7000 |
| Mô-men xoắn tối đa (N·m) | 2.24 |
| Tần số định mức (Hz) | 250 |
| Cấp điện áp (V) | 220 |
| Chứng nhận | CE UL EAC |
| Hiệu suất tại điểm định mức (%) | - |
| Dòng điện định mức (A) | 1.3 |
| Dòng điện tối đa (A) | 5.3 |
| Dòng điện đỉnh ở tốc độ định mức (A) | - |
| Dòng điện đỉnh ở tốc độ tối đa (A) | - |
| Gia tốc góc tại mô-men xoắn đỉnh | - |
| Mô-men quán tính Rotor (kg·cm²) | 0.23 |
| Hệ số mô-men xoắn (N·m/A) | 0.46 |
| Mô-men giữ (N·m) | 1.5 |
| Điện áp nguồn (VDC)±10% | 24 |
| Công suất định mức (W) | 7.6 |
| Có/Không phanh | Hỗ trợ |
| Khả năng quá tải | 3.5 |
| PTC | Không hỗ trợ |
| Độ phân giải Encoder | 26bit |
| Điện trở cuộn dây ở 20℃ (Ω)±5% | 75.79 |
| Dòng điện kích từ ở 20℃ (A)±10% | 0.32 |
| Thời gian kích hoạt (ms) | ≤60 |
| Thời gian nhả (ms) | ≤20 |
| Độ rơ (° ) | ≤1.5 |
| Lực đẩy liên tục | - |
| Suất điện động phản kháng giữa các pha | - |
| Mô-men xoắn hãm (N·m) | - |
| Dòng điện hãm (A) | - |
| Số cực động cơ | - |
| Độ tự cảm trục d (mH) | - |
| Độ tự cảm trục q (mH) | - |
| Điện trở pha ở 20℃ (mΩ) | - |
| Hằng số mô-men xoắn ở 20℃ (N·m/A) | - |
| Hệ số nhiệt độ suất điện động phản kháng (V/krpm) | - |
| Tên thông số | Giá trị |
|---|---|
| Cấp cách điện | F(155) |
| Phương pháp làm mát | Thông gió tự nhiên |
| Cấp bảo vệ | IP67 |
| Phương pháp kết nối | Kiểu đấu nối terminal |
| Phương pháp lắp đặt | Kiểu mặt bích |
| Chấn động tối đa | 490 m/s² |
| Rung động hướng tâm tối đa | - |
| Rung động dọc trục tối đa | - |
| Điện trở cách điện | 500 VDC, trên 10 MΩ |
| Điện áp cách điện | 1500 VAC trong 1 phút (cấp 220 V) 1800 VAC trong 1 phút (cấp 380 V) |
| Loại quạt | - |
| Công suất quạt (W) | - |
| Điện áp quạt (V) | - |
| Tần số quạt (Hz) | - |
| Số cực động cơ 2p | - |
| Giới hạn PTC tích hợp | - |
| Điện trở KTY ở 10℃ đến 30℃ | - |
| Phương pháp nối dây cuộn | - |
| Phương pháp kích từ | Nam châm vĩnh cửu |
| Tên thông số | Giá trị |
|---|---|
| Nhiệt độ môi trường | 0℃ đến 40℃ (không đóng băng) (Tham khảo đường cong giảm công suất cho nhiệt độ trên 40℃.) |
| Độ ẩm môi trường | 20% đến 80% (không ngưng tụ) |
| Nhiệt độ lưu trữ | ‑20℃ đến +60℃ (không đóng băng) |
| Độ ẩm lưu trữ | 20% đến 80% RH (không ngưng tụ) |
| Độ cao định mức (m) | ≤1000 m |
| Giảm công suất theo độ cao | ＜1000 m, cần giảm công suất cho độ cao trên 1000 m |
| Giảm công suất theo nhiệt độ môi trường | - |
| Tên thông số | Giá trị |
|---|---|
| Kích thước mặt bích (mm) | 60 |
| Đường kính trục (mm) | 14 |
| Chiều dài nhô ra của trục (mm) | 30±0.5 |
| Trọng lượng (kg) | 17.9 |
Động cơ servo Inovance MS1H4-20B30CB-A634R-INT lý tưởng cho các ứng dụng yêu cầu điều khiển vị trí, tốc độ và mô-men xoắn chính xác. Sản phẩm này phù hợp cho nhiều ngành công nghiệp như sản xuất chất bán dẫn, pin lithium, máy công cụ, điện thoại di động, in ấn và đóng gói, dược phẩm, dệt may và công nghệ màn hình hiển thị.
