Hộp Giảm Tốc Treo Trục Sumitomo HSM (Helical Shaft Mount)

Công ty TNHH Kỹ Thương Việt Trung (Việt Trung Techcom) là đại lý ủy quyền phân phối dòng Hộp giảm tốc treo trục HSM (Helical Shaft-Mounted Speed Reducer) của Sumitomo Drive Technologies. Với hơn 1 triệu thiết bị đang vận hành trên toàn cầu và tỷ lệ hỏng hóc dưới 0.01%, HSM là biểu tượng của sự bền bỉ trong các hệ thống băng tải và vít tải công nghiệp nặng.

Sumitomo HSM - Nhẹ Hơn Nhưng Cung Cấp Mô-men Xoắn Lớn Hơn

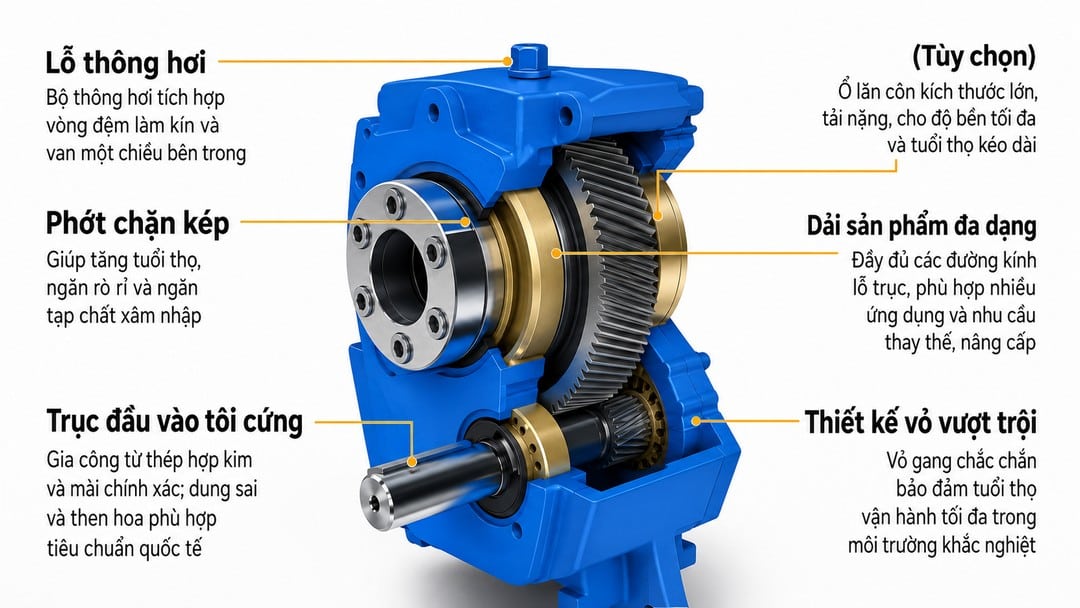

Với triết lý thiết kế "Less Weight, More Torque", Hộp giảm tốc treo trục Sumitomo HSM loại bỏ hoàn toàn các cấu trúc bệ móng cồng kềnh bằng cách treo trực tiếp lên trục dẫn động của băng tải. Khối vỏ máy (Gear case) được gia công từ gang xám (grey cast iron) doa lỗ độ xác cao, kết hợp cùng vòng bi đũa tải trọng nặng (Heavy Duty Roller Bearings) giúp thiết bị đạt tuổi thọ thiết kế vượt trội.

Bí mật nằm ở hệ thống bánh răng (It's all in the gears): Thay vì sử dụng bánh răng góc áp lực 20 độ tiêu chuẩn, Sumitomo trang bị cho dòng HSM bánh răng có góc áp lực 25 độ (25-Degrees Pressure-Angled Gears). Biên dạng răng này tạo ra phần chân răng dày hơn, kết hợp với cụm trục đầu vào và bánh răng quả dứa được đúc nguyên khối (Integral Pinion), cho phép hộp số HSM chịu đựng các cú sốc tải cực mạnh mà không bị gãy mẻ.

Công Nghệ Khóa Không Then Taper-Grip® Bushing Độc Quyền

Sự vất vả lớn nhất của kỹ sư bảo trì là việc tháo lắp các hộp số cốt âm bị kẹt gỉ sét vào trục máy. Sumitomo giải quyết dứt điểm vấn đề này bằng hệ thống ống lót Taper-Grip® Bushing bằng thép được cấp bằng sáng chế:

• Truyền lực không cần then (Keyless): Taper-Grip hoạt động theo nguyên lý ma sát bóp chóp nón. Kỹ sư chỉ cần trượt hộp số vào trục máy trơn (không dính dầu mỡ) và siết các ốc lục giác (cap head screws) theo lực định mức bằng cờ lê lực (torque wrench).
• Không yêu cầu gia công trục tùy chỉnh: Thiết kế này loại bỏ chi phí gia công rãnh then trên trục băng tải, không làm suy yếu trục, đồng thời cam kết truyền tải mô-men xoắn với độ rơ (backlash) bằng 0.

Danh Sách Mã Đặt Hàng Hộp Giảm Tốc Treo Trục HSM

Mã danh pháp của dòng HSM được cấu thành bởi dải size (ví dụ 107, 215, 315, 415...) kèm theo một mã chữ cái (C, D, E, F, G, H, J, K, L, M) và kết thúc bằng Tỷ số truyền (05, 09, 14, 20, 25). Đội ngũ kỹ thuật Việt Trung Techcom đã tổng hợp bảng mã PO chính xác nhất phân loại theo kích cỡ (Size).

Bảng Mã PO Dòng HSM Tải Nhẹ - Trung (Frame Size 107C đến 215G)

Dải sản phẩm lý tưởng cho động cơ từ 0.2kW đến khoảng 15kW.

Bảng Mã PO Dòng HSM Tải Nặng - Siêu Nặng (Frame Size 307H đến 608M)

Dải thiết bị phục vụ công nghiệp khai khoáng, trạm nghiền đá, đáp ứng công suất động cơ lên tới 220kW (300 HP).

(Ghi chú: Khi đặt hàng, quý khách vui lòng thông báo thêm đường kính trục thực tế của băng tải để Việt Trung Techcom cung cấp lõi Taper-Grip Bushing có đường kính bore chuẩn xác).

Lợi Thế Kỹ Thuật Khi Mua Hộp Giảm Tốc HSM Tại Đại Lý Ủy Quyền Việt Trung

Khi lựa chọn mua Hộp giảm tốc treo trục HSM tại Việt Trung Techcom - Đại diện ủy quyền của Sumitomo tại Việt Nam, quý khách hàng nhận được các giải pháp công nghiệp chuyên sâu:

1. Cấu hình vít tải (CEMA Screw-Conveyor Drive Option): Chúng tôi cung cấp bộ phụ kiện chuyển đổi chuyên dụng tuân thủ tiêu chuẩn CEMA, biến hộp số HSM thành khối dẫn động trực tiếp cho hệ thống vít tải xi măng, cám, bột.
2. Tính toán Service Factor (Lớp tải trọng): Kỹ sư của chúng tôi sẽ phân tích các cấp độ tải (Load Classification) gồm Class I (Tải đều), Class II (Sốc tải vừa) và Class III (Sốc tải nặng) để tính toán Sizing chính xác, đảm bảo hệ số an toàn (SF) hoàn hảo cho thiết bị.
3. Hệ thống chống quay ngược (Integrated BackStop Option): Đối với các băng tải góc nghiêng, chúng tôi hỗ trợ lắp đặt tùy chọn vòng bi một chiều Backstop bên trong hộp số để ngăn chặn hiện tượng trôi ngược hàng hóa khi mất điện đột ngột. Cùng với đó là CO/CQ chính hãng và bảo hành 24 tháng.

Câu Hỏi Thường Gặp Về Công Nghệ Khóa Taper-Grip® & HSM

Khóa Taper-Grip® trên hộp số HSM có ưu điểm gì so với dùng then (keyway) truyền thống?

Hệ thống Taper-Grip® sử dụng nguyên lý ma sát không cần then (Keyless).Thay vì phải gia công phay rãnh then trên trục dẫn động gây tốn kém và làm yếu trục, bạn chỉ cần dùng lục giác siết ốc để ống lót Taper-Grip ôm chặt lấy cốt máy. Thiết kế này giúp tháo lắp hộp số cực kỳ dễ dàng, không bao giờ bị kẹt gỉ sét hay dơ lắc (zero backlash) như then truyền thống.

Tỷ lệ hỏng hóc (Warranty claims) của dòng hộp giảm tốc Sumitomo HSM là bao nhiêu?

Dựa trên kỷ lục thống kê toàn cầu với hơn 1 triệu thiết bị đã được xuất xưởng, dòng hộp giảm tốc treo trục Sumitomo HSM ghi nhận tỷ lệ yêu cầu bảo hành (Warranty Claims) ở mức đáng kinh ngạc: dưới 0.01%.Con số này khẳng định độ tin cậy tuyệt đối của lớp vỏ gang đúc nguyên khối và hệ thống bánh răng góc áp lực 25 độ siêu bền.

Hộp giảm tốc HSM có lắp trực tiếp lên hệ thống vít tải (Screw Conveyor) được không?

Hoàn toàn được. Sumitomo cung cấp tùy chọn hệ truyền động vít tải tuân thủ tiêu chuẩn CEMA (CEMA Screw-Conveyor Drive Option).Tùy chọn này đi kèm bộ chuyển đổi mặt bích (adapter) và phớt chặn chống rò rỉ nguyên vật liệu dạng bột, cho phép hộp số HSM tích hợp trực tiếp lên đầu vít tải một cách vững chắc nhất.
