Hộp Giảm Tốc Trục Vít Lõm Sumitomo HEDCON® (Double-Enveloping Worm Gear)

Công ty TNHH Kỹ Thương Việt Trung (Việt Trung Techcom) phân phối chính thức dòng Hộp giảm tốc trục vít HEDCON® của hãng Sumitomo Drive Technologies. Khác biệt với trục vít trụ truyền thống, HEDCON® ứng dụng công nghệ trục vít lõm dạng đồng hồ cát (Hourglass worm gear), cho phép diện tích ăn khớp khổng lồ, mang lại hiệu suất truyền động và năng lực chịu tải vô song.

HEDCON® - Cuộc Cách Mạng Công Nghệ Trục Vít Lõm (Hourglass Worm Gear)

HEDCON® Worm Gear Reducer định hình lại giới hạn của hộp số trục vít bằng thiết kế biên dạng răng bọc kép (Double-enveloping). Thiết bị cung cấp mô-men xoắn cực đại lên tới 82,100 N·m nhưng sở hữu kích thước cực kỳ nhỏ gọn so với các hộp số bánh răng xoắn ốc cùng mức tải.

4 Ưu thế kỹ thuật vượt trội của Sumitomo HEDCON®:

• Tải trọng cực cao (High Load Capacity): Cấu trúc trục vít dạng đồng hồ cát (Hourglass) cho phép toàn bộ bề mặt răng của trục vít ôm trọn và ăn khớp cùng lúc với nhiều răng trên bánh vít (wheel gear). Sự gia tăng diện tích tiếp xúc này triệt tiêu áp suất bề mặt, giúp thiết bị chịu được các cú sốc tải lớn.
• Hiệu suất tối đa & Ít sinh nhiệt: Góc trượt lớn (large sliding angle) kết hợp cùng bán kính cong tương đối lớn tạo điều kiện hình thành lớp màng dầu bôi trơn hoàn hảo trên bề mặt răng. Hệ số ma sát được giảm xuống mức tối thiểu, mang lại hiệu suất cao vượt trội so với trục vít trụ tiêu chuẩn.
• Vận hành tĩnh lặng tuyệt đối (Low Noise / Low Vibration): Việc có nhiều răng ăn khớp đồng thời cùng biên dạng răng mài chính xác (precise tooth profile) giúp hộp số vận hành cực kỳ êm ái, triệt tiêu sự biến thiên tốc độ (speed fluctuation).
• Tính năng tự khóa (Self-Locking): Khi sử dụng tỷ số truyền từ 50:1 trở lên, hệ thống cung cấp tính năng tự khóa cơ học. Khi kết hợp với động cơ có phanh, đây là giải pháp an toàn tuyệt đối cho các hệ thống tời nâng hạ, tời kéo.

Hướng Dẫn Đọc Mã Ký Hiệu Hộp Giảm Tốc Trục Vít HEDCON®

Hệ thống danh pháp của HEDCON® chia làm các mã cơ bản như CB, CT, CW (cốt dương) và CHB, CHT, CHW (cốt âm). Việc đọc mã chính xác giúp kỹ sư thay thế thiết bị chuẩn xác 100%.

Ví dụ mã đặt hàng chuẩn: C H B - A150 - K - R - 80

Danh Sách Mã Đặt Hàng (PO) Hộp Giảm Tốc HEDCON®

Đội ngũ kỹ thuật Việt Trung Techcom đã thiết lập bảng mã PO tiêu chuẩn cho 2 dòng thiết kế thông dụng nhất trong nhà máy: CB (Cốt dương, Trục vít nằm dưới) và CHB (Cốt âm, Trục vít nằm dưới).

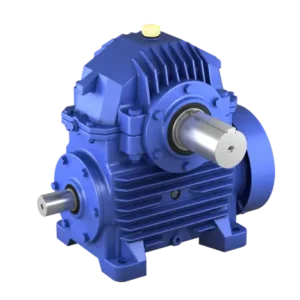

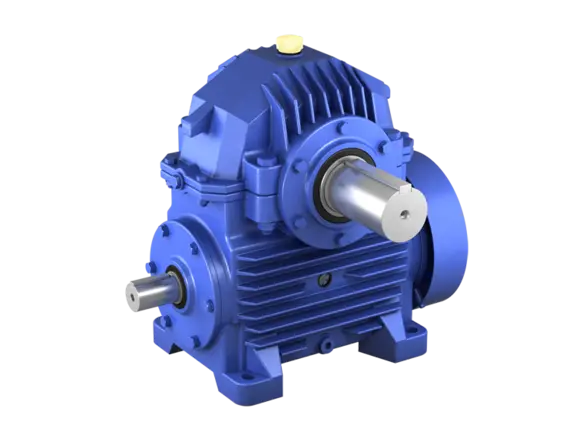

Dòng HEDCON® Cốt Dương (Solid Shaft - CB Type)

Dòng thiết kế CB lý tưởng cho hệ thống băng tải, máy trộn công nghiệp truyền động qua khớp nối.

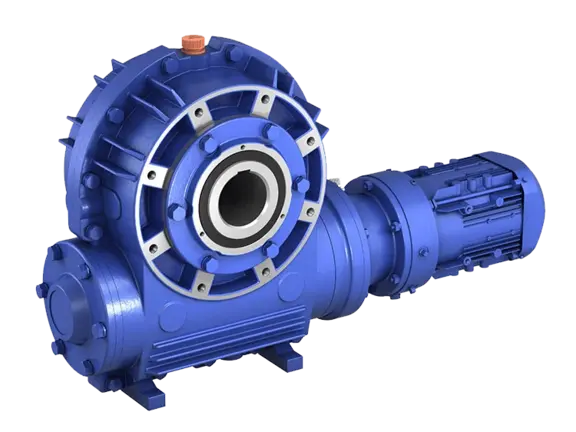

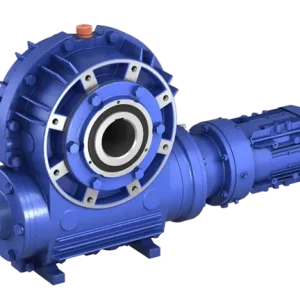

Dòng HEDCON® Cốt Âm (Hollow Shaft - CHB Type)

Lắp đặt trực tiếp (treo) lên trục thiết bị, giúp loại bỏ khớp nối, tiết kiệm tối đa không gian.

Tối Ưu Giải Pháp Góc Vuông

Việc nâng cấp từ hộp số trục vít trụ (Cylindrical worm) lên công nghệ trục vít lõm HEDCON® là một khoản đầu tư sinh lời vượt trội. Khi đặt hàng tại Việt Trung Techcom - Đại diện ủy quyền của Sumitomo, nhà máy của bạn được đảm bảo:

1. Dịch vụ tính toán nhiệt năng (Thermal Capacity): Hộp số tốc độ cao rất dễ bị quá nhiệt. Đội ngũ Việt Trung sẽ tính toán kỹ lưỡng Hệ số Dịch vụ (Service Factor) và Hệ số khởi động để chỉ định chính xác cấu hình cần lắp quạt tản nhiệt hoặc bơm dầu cưỡng bức.
2. Mở rộng tỷ số truyền vô hạn: Nếu ứng dụng của bạn yêu cầu tỷ số truyền lớn hơn 100:1 (ví dụ máy ép lọc - Filter Press), chúng tôi cung cấp giải pháp Kết nối trực tiếp Đầu giảm tốc Cyclo® (Direct Connection) vào cấp đầu vào của HEDCON, tạo ra tỷ số truyền khổng lồ lên tới 1/10000 mà không gây rủi ro cơ học.
3. Tùy chọn độ rơ thấp (Low Backlash): Phục vụ các hệ thống định vị yêu cầu cấp độ chính xác cao. Đầy đủ chứng từ CO/CQ và bảo hành 24 tháng.

Câu Hỏi Thường Gặp Về Hộp Giảm Tốc Trục Vít Lõm Sumitomo HEDCON

Sự khác biệt giữa trục vít lõm (Hourglass worm) trên HEDCON và trục vít thông thường là gì?

Bánh răng trục vít trụ thông thường chỉ ăn khớp từ 1 đến 2 răng tại một thời điểm, dẫn đến ứng suất bề mặt cực cao và dễ mài mòn . Ngược lại, thiết kế trục vít đồng hồ cát (Hourglass) của HEDCON® cho phép đường viền trục vít ôm trọn theo độ cong của bánh vít, làm tăng số lượng răng ăn khớp đồng thời lên rất nhiều. Nhờ đó, nó chịu tải trọng lớn hơn hẳn trong cùng một kích thước vỏ.

Hộp giảm tốc HEDCON có khả năng chống trượt ngược (tự khóa) không?

Có. Khi lựa chọn cấu hình có tỷ số truyền (Reduction Ratio) vượt quá 50:1 , HEDCON® sẽ kích hoạt tính năng tự khóa an toàn (Self-Locking feature) . Tính năng này ngăn chặn hệ thống bị quay ngược dưới tác động của trọng lực. Để đảm bảo an toàn tuyệt đối 100% cho các ứng dụng rủi ro cao, kỹ sư cần kết hợp HEDCON với động cơ điện có phanh từ.

HEDCON sử dụng vật liệu gì để đảm bảo tuổi thọ cao?

Trục vít tốc độ cao được gia công từ thép hợp kim Cr-Mo tôi thấm cacbon siêu cứng, trong khi bánh vít (Wheel) được đúc ly tâm bằng vật liệu đồng phốt-pho (phosphor-bronze) đặc biệt . Sự kết hợp hai vật liệu này mang lại khả năng chống mài mòn, chống kẹt xước (seizure resistance) xuất sắc, kéo dài tuổi thọ thiết bị lên hàng chục năm.
