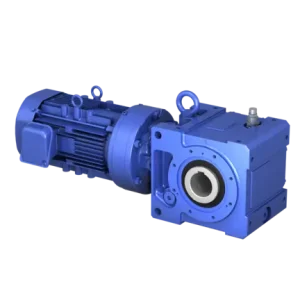

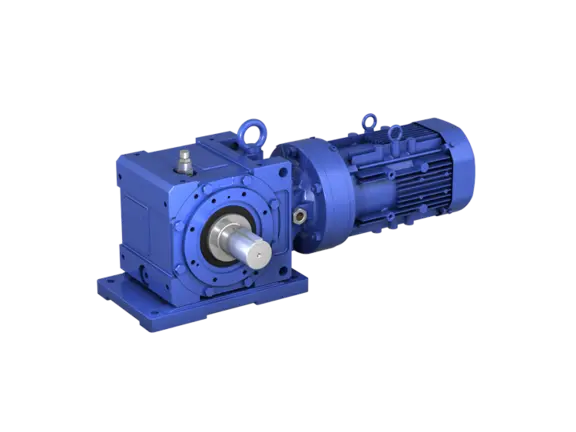

Động Cơ Giảm Tốc Góc Vuông Sumitomo Bevel Buddybox® 4 (BBB4 Series)

Tổng Quan Động Cơ Giảm Tốc Sumitomo Bevel Buddybox® 4 (BBB4)

Bevel Buddybox® 4 (BBB4) là thế hệ động cơ giảm tốc góc vuông tiên tiến nhất của Sumitomo. Thiết kế này giải quyết triệt để bài toán truyền tải nặng trong không gian hẹp bằng cách kết hợp sức mạnh, độ linh hoạt của cơ cấu Cyclo® Reducer tại cấp đầu vào và hộp số bánh răng nón xoắn (spiral bevel) một cấp ở đầu ra.

Toàn bộ các linh kiện truyền động bên trong đều được chế tạo từ 100% thép cứng (All-Steel Internal Components), biến BBB4 trở thành lựa chọn xuất sắc cho các ứng dụng băng tải, máy trộn nhựa đường và thiết bị xử lý vật liệu hạng nặng.

6 Đặc Tính Đột Phá Của Dòng Bevel Buddybox® 4

Để đạt được hiệu suất truyền động lên tới 94%, các kỹ sư Sumitomo đã tối ưu hóa BBB4 với các công nghệ độc quyền:

Vỏ Gang Dẻo Siêu Bền (Ductile Iron Housing) & Thiết Kế Nhỏ Gọn

BBB4 sử dụng vật liệu vỏ gang dẻo tiêu chuẩn có độ bền gấp đôi so với gang đúc thông thường. Kết hợp cùng thiết kế mật độ momen xoắn cao (torque-dense), sản phẩm có khả năng chịu tải hướng kính (radial load) cực lớn trong một hình khối rất nhỏ gọn.

Khả Năng Chịu Tải Treo (Overhung Load) Tăng 375%

So với các thế hệ trước, Cyclo® BBB4 được tối ưu hóa cấu trúc vòng bi và trục, giúp tăng cường sức chịu tải treo (Overhung load capacity) lên hơn 375%. Đồng thời, Sumitomo bổ sung thêm Frame Size F hoàn toàn mới để đáp ứng các đường kính trục lớn hơn và mức momen xoắn tối đa đạt 17,400 N·m.

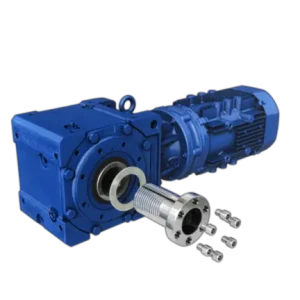

Hệ Thống Khóa Trục Côn Taper-Grip® (Taper-Grip® Bushing System)

Thay vì sử dụng kết nối then hoa truyền thống, BBB4 cung cấp tùy chọn khóa trục côn không then Taper-Grip®. Hệ thống này cho phép lắp đặt và tháo dỡ thiết bị cực kỳ đơn giản, đáng tin cậy mà không yêu cầu khách hàng phải gia công trục máy theo chuẩn riêng.

Hệ Thống Bôi Trơn Đồng Nhất (Unified Lubrication System)

BBB4 sử dụng một hệ thống bôi trơn ngâm dầu (single oil-bath) duy nhất cho toàn bộ cơ cấu Cyclo và bánh răng nón. Điều này giúp giảm thiểu thời gian bảo trì, dễ dàng kiểm tra mức dầu và đảm bảo hộp số luôn hoạt động trơn tru ở hiệu suất cao nhất. Bên cạnh đó, hãng cũng cung cấp các tùy chọn bôi trơn vĩnh cửu (Maintenance Free Options).

Hệ Thống Phớt Chống Bụi Taconite (Optional Taconite Seal System)

Với các môi trường vận hành khắc nghiệt nhất (xi măng, khai khoáng), người dùng có thể tùy chọn hệ thống phớt Taconite tăng cường, có thể bơm mỡ làm sạch (grease purgeable) để chống lại sự xâm nhập của bụi bẩn và độ ẩm.

Bảng Thông Số Kỹ Thuật Động Cơ Bevel Buddybox® 4

Hướng Dẫn Giải Mã Ký Hiệu (Nomenclature) BBB4

Để lập mã đặt hàng (PO) chính xác, mã thiết bị BBB4 được thiết lập theo quy tắc Nomenclature toàn cầu của Sumitomo.

Ví dụ một mã tiêu chuẩn: LHYM3-4A105M-EPY1-B-46

Danh Sách Mã Đặt Hàng (PO) Động Cơ BBB4 Chi Tiết Nhất

Đội ngũ kỹ thuật Việt Trung Techcom đã cấu hình sẵn danh sách các mã PO hoàn chỉnh cho dòng Bevel Buddybox 4 trục rỗng (LHYM) - phiên bản được ưa chuộng nhất cho các hệ thống băng tải, vít tải.

Bảng mã PO BBB4 Công suất 0.75kW (Mã Công Suất: 1)

Bảng mã PO BBB4 Công suất 2.2kW (Mã Công Suất: 3)

Bảng mã PO BBB4 Công suất 5.5kW (Mã Công Suất: 8)

(Ghi chú: Nếu yêu cầu tích hợp Động cơ hiệu suất cao Premium IE3 hoặc Biến tần, chỉ cần chèn hậu tố EP hoặc AV vào trước mã vị trí lắp Y1. Ví dụ: LHYM3-4B120M-EP-Y1-60)

Tại Sao Nên Mua Động Cơ Sumitomo BBB4 Tại Kỹ Thương Việt Trung?

Hộp giảm tốc góc vuông Bevel Buddybox 4 là thiết bị truyền tải trọng yếu. Khách hàng B2B lựa chọn Việt Trung Techcom bởi những đặc quyền sau:

1. Đại diện phân phối trực tiếp: Cung cấp đầy đủ giấy tờ CO/CQ chứng nhận nguồn gốc xuất xứ chính hãng từ nhà máy Sumitomo.
2. Khảo sát & Chọn Size (Sizing) chuẩn xác: Kỹ sư Việt Trung Techcom sẽ trực tiếp hỗ trợ tính toán Hệ số tải (Service Factor), Tải trọng hướng kính (Radial Load) và tư vấn lựa chọn loại khóa trục Shrink Disc hay Taper-Grip® phù hợp nhất với điều kiện rung lắc của băng tải.
3. Bảo hành toàn cầu: Áp dụng chính sách bảo hành chính hãng Sumitomo lên tới 24 tháng không giới hạn số giờ hoạt động.

Câu Hỏi Thường Gặp Về Động Cơ Sumitomo BBB4

Sự kết hợp giữa Cyclo® và Bánh răng nón xoắn (Spiral Bevel) trên BBB4 mang lại lợi ích gì?

Cơ cấu Cyclo ở đầu vào đóng vai trò hấp thụ và phân tán các lực sốc lớn cực kỳ hiệu quả. Khi kết hợp với bánh răng nón xoắn ở đầu ra, BBB4 vừa có độ bền bỉ, chống gãy vỡ răng của Cyclo, vừa mang lại khả năng truyền động góc vuông với hiệu suất năng lượng lên tới 94%.

Khóa trục Taper-Grip® trên động cơ BBB4 hoạt động như thế nào?

Khóa Taper-Grip® là hệ thống kết nối trục rỗng không dùng then (keyless). Hệ thống này bám siết trục tải bằng lực ma sát thông qua cơ cấu côn, giúp thao tác lắp ráp/tháo dỡ dễ dàng, loại bỏ hiện tượng mòn dập then (fretting corrosion) và không yêu cầu khách hàng phải chế tạo trục máy với dung sai quá khắt khe.

Vỏ gang dẻo (Ductile Iron) của BBB4 có ưu điểm gì so với gang đúc thông thường?

Vỏ gang dẻo tiêu chuẩn của Bevel Buddybox® 4 có độ bền kéo đứt và sức chịu va đập cao gấp 2 lần so với vật liệu gang đúc (cast iron) thông thường. Đặc tính này giúp BBB4 trở thành một trong những hộp giảm tốc góc vuông cứng cáp nhất thị trường, tăng khả năng chịu tải hướng kính (radial load) mà vẫn giữ được thiết kế siêu nhỏ gọn.
