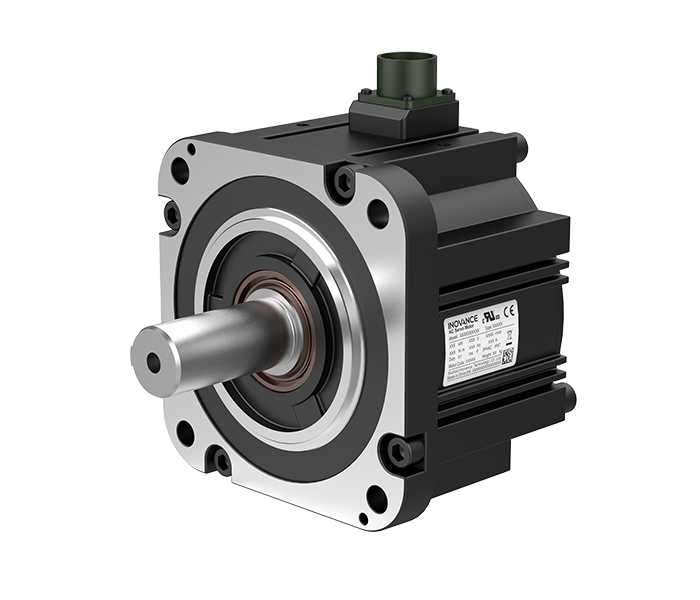

Là thế hệ động cơ servo mới nhất được phát triển bởi Inovance, dòng sản phẩm MS1-R-INT mang đến hiệu suất vượt trội và độ tin cậy cao cho các ứng dụng tự động hóa công nghiệp. Động cơ Servo Inovance MS1H3-44C15CB-S634R-INT cụ thể trong dòng này có công suất định mức 4.4 kW, cung cấp khả năng điều khiển vị trí, tốc độ và mô-men xoắn chính xác.
Dòng động cơ MS1-R-INT có dải công suất từ 0.05 kW đến 7.5 kW với kích thước mặt bích đa dạng từ 40 mm đến 180 mm. Sản phẩm cung cấp nhiều loại quán tính và cấu hình tốc độ khác nhau, cùng với các loại bộ mã hóa (encoder) được cấu hình theo yêu cầu cụ thể của khách hàng, đảm bảo tính linh hoạt tối đa trong mọi hệ thống tự động hóa.
| Công suất định mức (kW) | 4.4 |
| Mô-men xoắn định mức (N·m) | 28.4 |
| Tốc độ định mức (vòng/phút) | 1500 |
| Tốc độ tối đa (vòng/phút) | 4500 |
| Mô-men xoắn tối đa (N·m) | 71.1 |
| Tần số định mức (Hz) | 125 |
| Cấp điện áp (V) | 220 |
| Chứng nhận | CE UL EAC |
| Hiệu suất tại điểm định mức (%) | - |
| Dòng điện định mức (A) | 25.5 |
| Dòng điện tối đa (A) | 67 |
| Dòng điện đỉnh tại tốc độ định mức (A) | - |
| Dòng điện đỉnh tại tốc độ tối đa (A) | - |
| Gia tốc góc tại mô-men xoắn đỉnh | - |
| Quán tính rotor (kg·cm²) | 72.55 |
| Hệ số mô-men xoắn (N·m/A) | 1.25 |
| Mô-men giữ (N·m) | 50 |
| Điện áp cấp (VDC)±10% | 24 |
| Công suất định mức (W) | 31 |
| Có/Không phanh | Hỗ trợ |
| Hệ số quá tải | 2.5 |
| PTC | Không hỗ trợ |
| Độ phân giải Encoder | 26bit |
| Điện trở cuộn dây ở 20℃ (Ω)±5% | 18.58 |
| Dòng kích từ ở 20℃ (A)±10% | 1.29 |
| Thời gian kích hoạt (ms) | ≤200 |
| Thời gian nhả (ms) | ≤100 |
| Độ rơ (° ) | ≤1 |
| Lực đẩy liên tục | - |
| Suất điện động ngược giữa các pha | - |
| Mô-men xoắn hãm (N·m) | - |
| Dòng điện hãm (A) | - |
| Số cực động cơ | - |
| Độ tự cảm trục d (mH) | - |
| Độ tự cảm trục q (mH) | - |
| Điện trở pha ở 20℃ (mΩ) | - |
| Hằng số mô-men xoắn ở 20℃ (N·m/A) | - |
| Hệ số nhiệt độ suất điện động ngược (V/krpm) | - |
| Cấp cách điện | F(155) |
| Phương pháp làm mát | Thông gió tự nhiên |
| Cấp độ bảo vệ | IP67 |
| Phương pháp kết nối | Kiểu đầu nối |
| Phương pháp lắp đặt | Kiểu mặt bích |
| Chấn động tối đa | 490 m/s² |
| Độ rung xuyên tâm tối đa | - |
| Độ rung dọc trục tối đa | - |
| Điện trở cách điện | 500 VDC, trên 10 MΩ |
| Điện áp cách điện | 1500 VAC trong 1 phút (Cấp 220 V) 1800 VAC trong 1 phút (Cấp 380 V) |
| Loại quạt | - |
| Công suất quạt (W) | - |
| Điện áp quạt (V) | - |
| Tần số quạt (Hz) | - |
| Số cực động cơ 2p | - |
| Giới hạn PTC tích hợp | - |
| Điện trở KTY ở 10℃ đến 30℃ | - |
| Phương pháp kết nối cuộn dây | - |
| Phương pháp kích từ | Nam châm vĩnh cửu |
| Nhiệt độ môi trường | 0℃ đến 40℃ (không đóng băng) (Tham khảo đường cong giảm tải cho nhiệt độ trên 40℃.) |
| Độ ẩm môi trường | 20% đến 80% (không ngưng tụ) |
| Nhiệt độ lưu trữ | -20℃ đến +60℃ (không đóng băng) |
| Độ ẩm lưu trữ | 20% đến 80% RH (không ngưng tụ) |
| Độ cao định mức (m) | ≤1000 m |
| Giảm tải theo độ cao | ＜1000 m, cần giảm tải cho độ cao trên 1000 m |
| Giảm tải theo nhiệt độ môi trường | - |
| Kích thước mặt bích (mm) | 180 |
| Đường kính trục (mm) | 35 |
| Chiều dài trục mở rộng (mm) | 79±1 |
| Trọng lượng (kg) | 21.9 |
Động cơ Servo Inovance MS1H3-44C15CB-S634R-INT được thiết kế để cung cấp khả năng điều khiển chính xác cao cho các hệ thống đòi hỏi độ tin cậy và hiệu suất vượt trội. Sản phẩm lý tưởng cho các ngành công nghiệp như sản xuất chất bán dẫn, pin lithium, máy công cụ, sản xuất điện thoại di động, máy in và đóng gói, dược phẩm, dệt may và công nghệ màn hình hiển thị, nơi yêu cầu điều khiển vị trí, tốc độ và mô-men xoắn cực kỳ chính xác.
