Khối Trượt Tròn Có Vỏ Nhôm SHAC SME Series

Tổng quan Khối Trượt Tròn Có Vỏ Nhôm SHAC Dòng SME chính hãng SHAC

Khối Trượt Tròn Có Vỏ Nhôm SHAC Dòng SME là một giải pháp truyền động tuyến tính tiêu chuẩn với thiết kế vỏ bằng hợp kim nhôm, đáp ứng nhu cầu sử dụng rộng rãi tại thị trường châu Á, châu Âu và nhiều quốc gia khác. Sản phẩm được thiết kế để đơn giản hóa quá trình lắp ráp bạc đạn tuyến tính, giúp giảm thiểu đáng kể công việc cho các kỹ sư thiết kế cơ khí. Mỗi khối trượt bao gồm một bạc đạn tuyến tính tiêu chuẩn và một vỏ nhôm đúc sẵn với các lỗ lắp đặt đã được khoan.

Với vật liệu cao cấp, Khối Trượt Tròn Dòng SME của SHAC đảm bảo chất lượng vượt trội cùng mức giá phải chăng. Đây là một thành phần truyền động lý tưởng cho các chuyển động tuyến tính, được ứng dụng rộng rãi trong các máy CNC, hệ thống tự động hóa nhà máy và các loại máy móc công nghiệp khác. Kỹ Thương Việt Trung tự hào là đại lý phân phối ủy quyền chính thức của hãng SHAC tại Việt Nam, cam kết cung cấp sản phẩm chính hãng, chất lượng cao đến quý khách hàng.

Danh sách các mã Model (Series) chi tiết

Dòng sản phẩm Gối Đỡ / Khối Trượt Tròn Có Vỏ Nhôm SHAC Series SME (Tiêu chuẩn Châu Âu) được thiết kế sẵn vỏ nhôm taro ren, giúp tiết kiệm thời gian gia công bệ gá cho kỹ sư. Dòng sản phẩm này cung cấp 2 tùy chọn về chiều dài để đáp ứng các bài toán chịu tải trọng khác nhau.

Bảng tra cứu nhanh các mã model SME Series:

Phân tích đặc tính kỹ thuật:

• Dòng SME_UU (Tiêu chuẩn): Khối vỏ nhôm chứa 1 bạc đạn tuyến tính LME bên trong. Kích thước tổng thể và lỗ bắt ốc được thiết kế theo tiêu chuẩn Châu Âu, thường dùng trong các máy móc nhập khẩu từ phương Tây.
• Dòng SME_LUU (Dáng dài): Thân vỏ nhôm được đúc dài gấp đôi, tích hợp 2 bạc đạn LME (hoặc 1 bạc đạn dáng dài). Chuyên trị các cơ cấu máy có tải trọng nặng, hành trình dài hoặc yêu cầu chống mô-men lật cao.

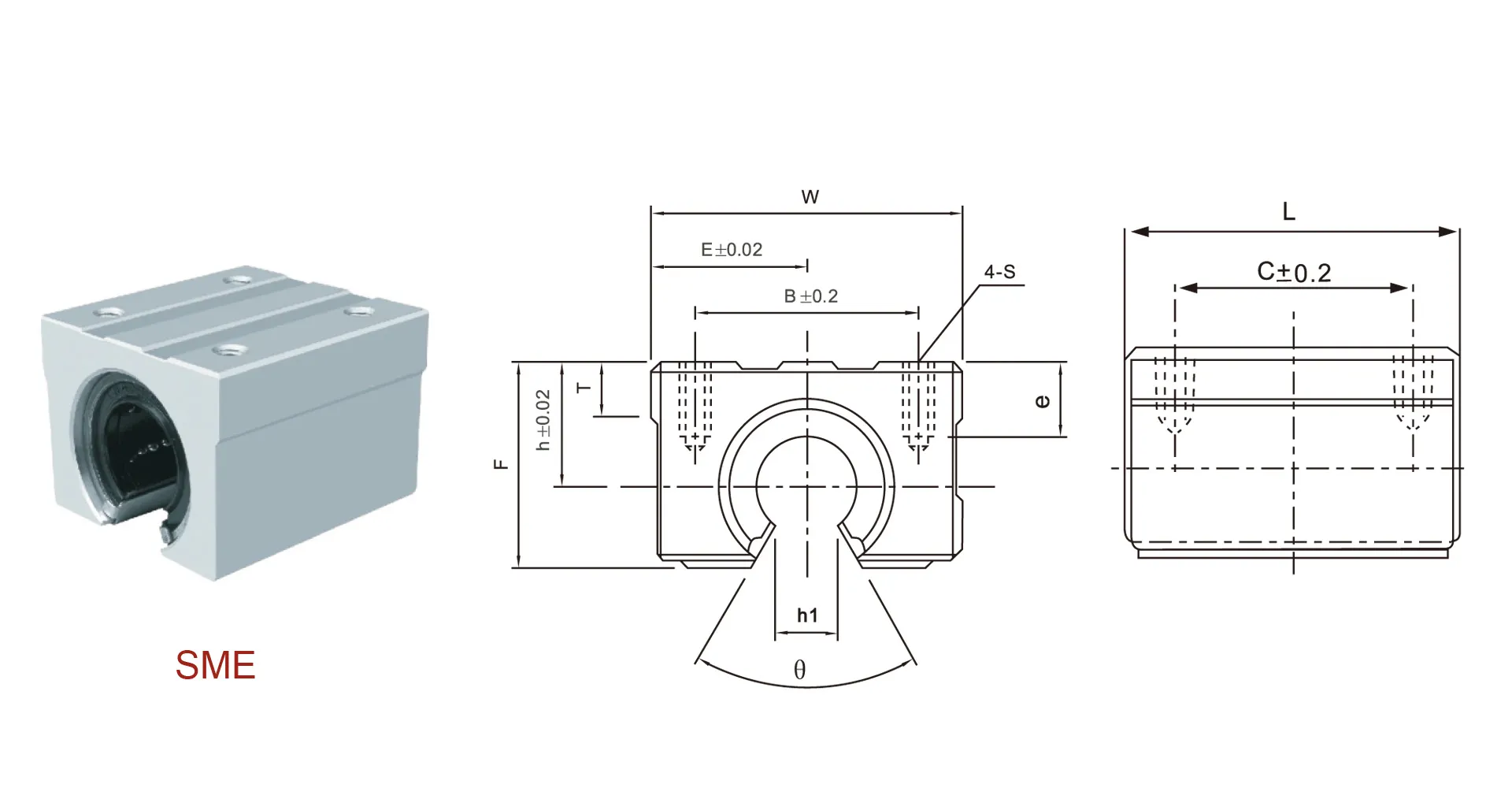

Đặc tính và Thông số kỹ thuật Khối Trượt Tròn Có Vỏ Nhôm SHAC Dòng SME

Dưới đây là các thông số và đặc tính kỹ thuật cốt lõi của sản phẩm (tham khảo chi tiết catalog để có kích thước lắp ráp chuẩn xác nhất):

• Vật liệu vỏ: Hợp kim nhôm tiêu chuẩn.
• Kiểu bạc đạn tích hợp: Bạc đạn tuyến tính loại hở (Open type linear bearing), ví dụ LM..UU-OP hoặc LM..UU-OP×2 cho dòng SME_L.
• Kích thước danh nghĩa (đường kính trục tương thích): Đa dạng từ Ø16mm đến Ø50mm.
• Tải trọng động cơ bản C: Từ 774 N đến 3820 N (đối với dòng SME) và từ 1230 N đến 2490 N (đối với dòng SME_L).
• Tải trọng tĩnh cơ bản Co: Từ 1180 N đến 7940 N (đối với dòng SME) và từ 2350 N đến 5490 N (đối với dòng SME_L).
• Thiết kế: Gồm bạc đạn tuyến tính và vỏ nhôm định hình, có lỗ lắp đặt được khoan sẵn.
• Đặc điểm nổi bật: Độ chính xác cao, độ cứng vững tốt, ma sát thấp, dễ dàng lắp đặt và thay thế.
• Ứng dụng điển hình: Máy CNC, hệ thống tự động hóa nhà máy, máy móc công nghiệp.
• Trọng lượng: Khoảng từ 150g đến 3000g (dòng SME) và từ 300g đến 1260g (dòng SME_L).
