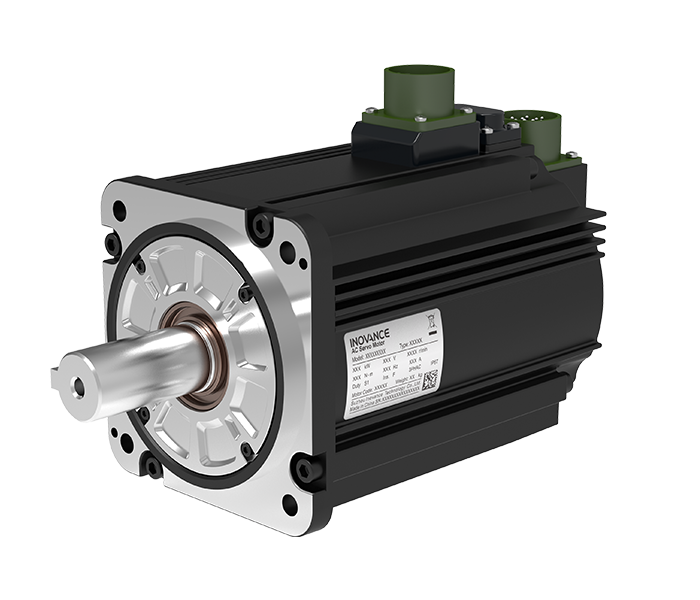

Động cơ Servo Inovance MS1H2-30C30CB-A334R-INT thuộc dòng MS1-R-INT, là thế hệ động cơ servo mới nhất được phát triển bởi Inovance, mang lại hiệu suất vượt trội và độ tin cậy cao trong các ứng dụng công nghiệp. Với dải công suất rộng từ 0.05 kW đến 7.5 kW và nhiều cấu hình quán tính, tốc độ khác nhau, dòng MS1-R-INT đáp ứng linh hoạt các yêu cầu đa dạng của khách hàng.
Sản phẩm được trang bị bộ mã hóa (encoder) có độ chính xác cao, cho phép điều khiển vị trí, tốc độ và mô-men xoắn một cách chuẩn xác. Động cơ servo Inovance MS1H2-30C30CB-A334R-INT là lựa chọn lý tưởng cho các ngành công nghiệp đòi hỏi sự kiểm soát chuyển động tinh vi như bán dẫn, pin lithium, máy công cụ, điện thoại di động, in ấn & đóng gói, dược phẩm, dệt may và công nghiệp màn hình hiển thị.
| Công suất định mức (kW) | 3 |
| Mô-men xoắn định mức (N·m) | 9.8 |
| Tốc độ định mức (rpm) | 3000 |
| Tốc độ tối đa (rpm) | 6000 |
| Mô-men xoắn tối đa (N·m) | 24.5 |
| Tần số định mức (Hz) | 150 |
| Cấp điện áp (V) | 220 |
| Chứng nhận | CE UL EAC |
| Hiệu suất tại điểm định mức (%) | - |
| Dòng điện định mức (A) | 16.6 |
| Dòng điện tối đa (A) | 55 |
| Dòng điện đỉnh ở tốc độ định mức (A) | - |
| Dòng điện đỉnh ở tốc độ tối đa (A) | - |
| Gia tốc góc tại mô-men xoắn đỉnh | - |
| Mô-men quán tính Rotor (kg·cm²) | 9.38 |
| Hệ số mô-men xoắn (N·m/A) | 0.67 |
| Mô-men giữ (N·m) | 16 |
| Điện áp cấp (VDC)±10% | 24 |
| Công suất định mức (W) | 24 |
| Có/Không phanh | Được hỗ trợ |
| Hệ số quá tải | 2.5 |
| PTC | Không được hỗ trợ |
| Độ phân giải Encoder | 23bit |
| Điện trở cuộn dây ở 20℃ (Ω)±5% | 24 |
| Dòng điện kích thích ở 20℃ (A)±10% | 1 |
| Thời gian áp dụng (ms) | ≤120 |
| Thời gian nhả (ms) | ≤60 |
| Độ trễ (° ) | ≤1 |
| Lực đẩy liên tục | - |
| Điện áp phản điện từ giữa các pha | - |
| Mô-men xoắn hãm (N·m) | - |
| Dòng điện hãm (A) | - |
| Số cực động cơ | - |
| Độ tự cảm trục d (mH) | - |
| Độ tự cảm trục q (mH) | - |
| Điện trở pha ở 20℃ (mΩ) | - |
| Hằng số mô-men xoắn ở 20℃ (N·m/A) | - |
| Hệ số nhiệt độ phản điện từ (V/krpm) | - |
| Cấp cách điện | F(155) |
| Phương pháp làm mát | Thông gió tự nhiên |
| Mức độ bảo vệ | IP67 |
| Phương pháp kết nối | Kiểu đầu nối |
| Phương pháp lắp đặt | Kiểu mặt bích |
| Chấn động tối đa | 490 m/s² |
| Độ rung xuyên tâm tối đa | - |
| Độ rung hướng trục tối đa | - |
| Điện trở cách điện | 500 VDC, trên 10 MΩ |
| Điện áp cách điện | 1500 VAC trong 1 phút (cấp 220 V) 1800 VAC trong 1 phút (cấp 380 V) |
| Loại quạt | - |
| Công suất quạt (W) | - |
| Điện áp quạt (V) | - |
| Tần số quạt (Hz) | - |
| Số cực động cơ 2p | - |
| Giới hạn PTC tích hợp | - |
| Điện trở KTY ở 10℃ đến 30℃ | - |
| Phương pháp nối dây cuộn | - |
| Phương pháp kích thích | Nam châm vĩnh cửu |
| Nhiệt độ môi trường | 0℃ đến 40℃ (không đóng băng) (Tham khảo đường cong suy giảm công suất cho nhiệt độ trên 40℃.) |
| Độ ẩm môi trường | 20% đến 80% (không ngưng tụ) |
| Nhiệt độ lưu trữ | ‑20℃ đến +60℃ (không đóng băng) |
| Độ ẩm lưu trữ | 20% đến 80% RH (không ngưng tụ) |
| Độ cao định mức (m) | ≤1000 m |
| Giảm công suất theo độ cao | ＜1000 m, cần giảm công suất cho độ cao trên 1000 m |
| Giảm công suất theo nhiệt độ môi trường | - |
| Kích thước mặt bích (mm) | 130 |
| Đường kính trục (mm) | 28 |
| Chiều dài trục nhô ra (mm) | 63±1 |
| Trọng lượng (kg) | 11.9 |
Động cơ Servo Inovance MS1H2-30C30CB-A334R-INT được thiết kế đặc biệt cho các ứng dụng đòi hỏi độ chính xác cao trong kiểm soát vị trí, tốc độ và mô-men xoắn. Sản phẩm này lý tưởng cho việc tích hợp vào các máy công cụ CNC, robot công nghiệp, hệ thống đóng gói và in ấn, dây chuyền sản xuất thiết bị điện tử, và các ứng dụng trong ngành bán dẫn, pin lithium, dệt may. Khả năng hoạt động ổn định trong môi trường khắc nghiệt (IP67) và độ phân giải encoder cao giúp nó đáp ứng yêu cầu khắt khe của các quy trình sản xuất hiện đại, cải thiện hiệu suất và độ tin cậy của hệ thống tự động hóa.
