Dòng sản phẩm Ray Trượt Tuyến Tính SHAC GMN-C/GMN-H là giải pháp truyền động tuyến tính nhỏ gọn, được thiết kế đặc biệt cho các ứng dụng yêu cầu độ chính xác cao trong không gian hạn chế. Với kích thước danh định từ 5mm đến 15mm, dòng sản phẩm này mang lại hiệu suất vượt trội, khả năng chịu tải đa hướng và hoạt động êm ái, bền bỉ. Sản phẩm được sản xuất với quy trình kiểm soát chất lượng nghiêm ngặt của SHAC, đảm bảo độ tin cậy và tuổi thọ cao. Công ty TNHH Kỹ Thương Việt Trung tự hào là đại lý phân phối ủy quyền chính thức của hãng SHAC tại Việt Nam, cam kết cung cấp sản phẩm chính hãng với chất lượng tốt nhất.
Dòng sản phẩm Ray Trượt Tuyến Tính GMN-C/GMN-H được chia thành các mã model chi tiết dưới đây, đáp ứng đa dạng yêu cầu tải trọng và kích thước lắp đặt:

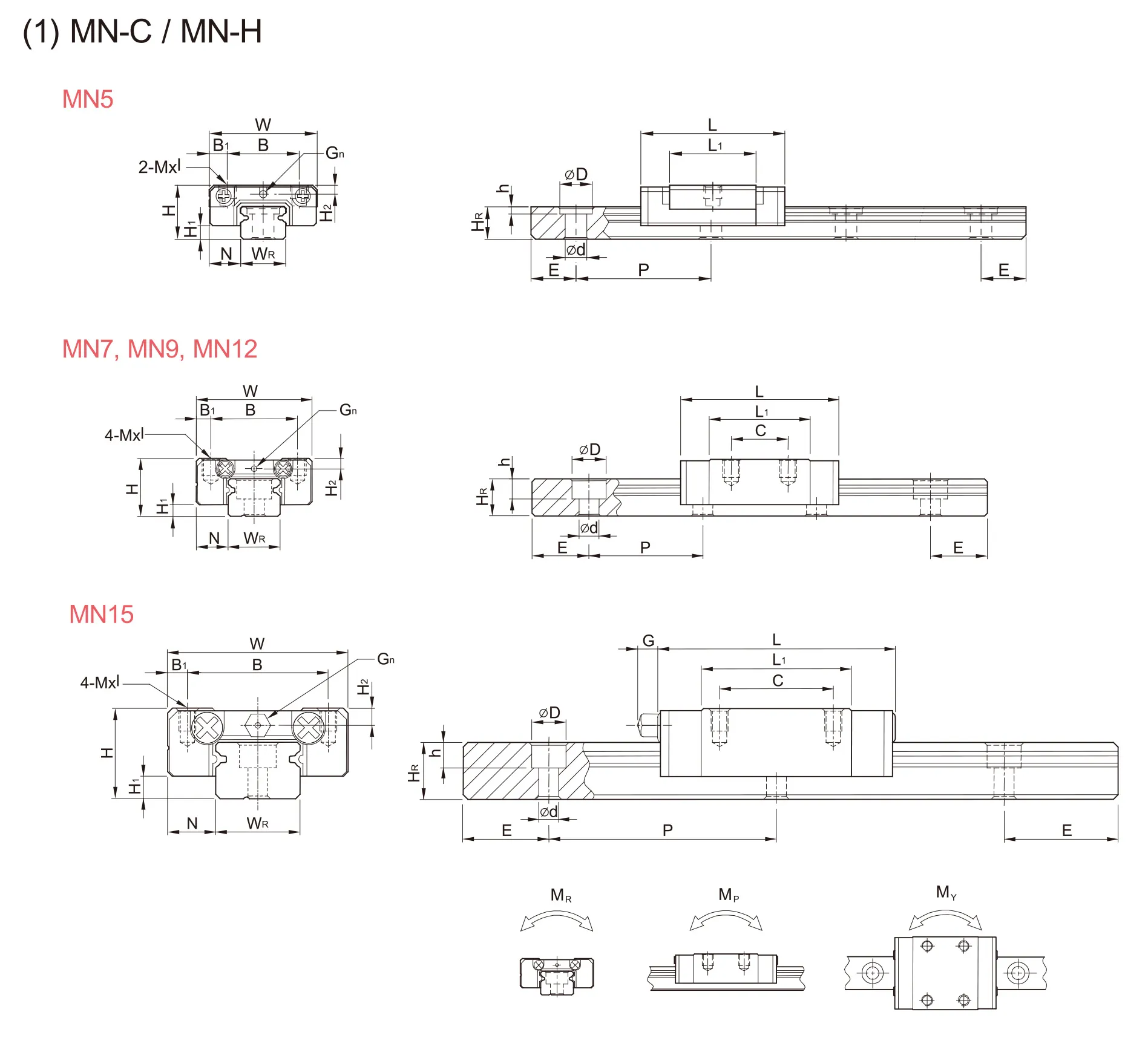

Dưới đây là các thông số và đặc tính kỹ thuật cốt lõi của sản phẩm (tham khảo chi tiết catalog để có kích thước lắp ráp chuẩn xác nhất):
| Model NO. | Dimensions of | Dimensions of | Dimensions of | Mounting Bolt for Rail | Basic Dynamic Load Rating | Basic Static Load Rating | Static Rated Moment | Weight | ||||||||||||||||||||
| Assembly(mm) | Block (mm) | Rail (mm) | MR | MP | MY | Block | Rail | |||||||||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | G | Gn | MxL | H2 | WR | HR | D | h | d | P | E | (mm) | C(kN) | C0(kN) | kN-m | kN-m | kN-m | kg | kg/m | |
| MN5C | 6 | 1.5 | 3.5 | 12 | 8 | 2 | – | 9.6 | 16 | – | φ0.8 | M2x1.5 | 1 | 5 | 3.6 | 3.6 | 0.8 | 2.4 | 15 | 5 | M2x6 | 0.54 | 0.86 | 2 | 1.3 | 1.3 | 0.008 | 0.15 |
| MN7C | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 13.5 | 22.5 | – | φ1.2 | M2x2.5 | 1.5 | 7 | 4.8 | 4.2 | 2.3 | 2.4 | 15 | 5 | M2x6 | 0.98 | 1.24 | 4.7 | 2.84 | 2.84 | 0.01 | 0.22 |
| MN7H | 13 | 21.8 | 30.8 | 1.37 | 1.96 | 7.64 | 4.8 | 4.8 | 0.015 | |||||||||||||||||||
| MN9C | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 18.9 | 28.9 | – | φ1.4 | M3x3 | 1.8 | 9 | 6.5 | 6 | 3.5 | 3.5 | 20 | 7.5 | M3x8 | 1.86 | 2.55 | 11.76 | 7.35 | 7.35 | 0.016 | 0.38 |
| MN9H | 16 | 29.9 | 39.9 | 2.55 | 4.02 | 19.6 | 18.62 | 18.62 | 0.026 | |||||||||||||||||||
| MN12C | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.7 | 34.7 | – | φ2 | M3x3.5 | 2.5 | 12 | 8 | 6 | 4.5 | 3.5 | 25 | 10 | M3x8 | 5.84 | 3.92 | 25.48 | 13.72 | 13.72 | 0.034 | 0.65 |
| MN12H | 20 | 32.4 | 45.4 | 3.72 | 5.88 | 38.22 | 36.26 | 36.26 | 0.054 | |||||||||||||||||||
| MN15C | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 26.7 | 42.1 | 4.5 | M3 | M3x4 | 3 | 15 | 10 | 6 | 4.5 | 3.5 | 40 | 15 | M3x10 | 4.61 | 5.59 | 45.08 | 21.56 | 21.86 | 0.059 | 1.06 |
| MN15H | 25 | 43.4 | 58.8 | 6.37 | 9.11 | 73.5 | 57.82 | 57.82 | 0.092 | |||||||||||||||||||
| Note: 1kgf = 9.81N | ||||||||||||||||||||||||||||
